本人刚刚从事手机音腔设计,是否有这样的软件，只要输入音腔的3D图和单元喇叭的特性就可以得知整个音腔的频响曲线，也就是声腔的声学模拟和测量，根据SPEAKER和声腔的参数用软件系统模拟出频响曲线,对设计作初期评估，这样就可以确保设计的时效，希望那位高人能有这样的软件，谢谢！

以下是引用wdele在2008-02-17 16:10:13的发言：

手机声腔的设计符合一般声学设计的理念，但是有些事实上行不通。要注意以下几点：

1、尽量避免声短路，即喇叭背面的声音要与正面的声音彻底隔离开，这样才不会发生声干涉、短路，保住手机喇叭的低频端。在喇叭正面发生空的周边附近一定要避免有声泄露的孔、缝隙。

2、前腔影响高频；后腔影响低频；但后腔体一定是一个足够的空间至少一个喇叭的厚度，如果只是一条缝隙反而破坏低音音质。

3、参照音箱留一个倒相孔管道有助于提升低音与声压，N95就采用了类似的结构。

4、双喇叭放出的是立体声，距离有限，远达不到立体声的声学定位收听要求，但是尽量拉开距离，例如两侧发音。效果会好得多。wdele@vip.163.com

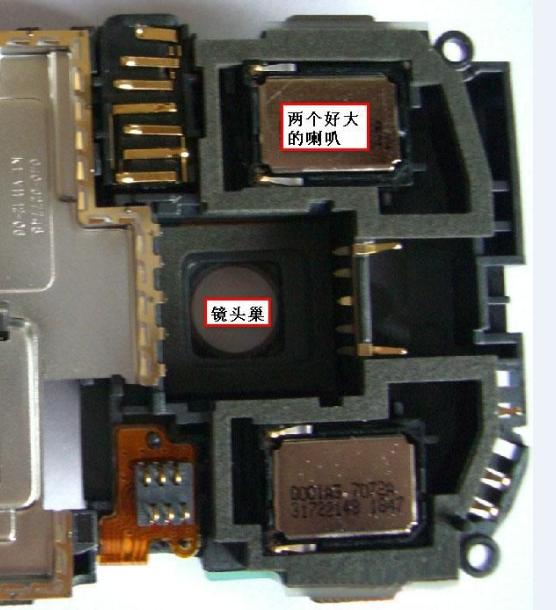

wdele兄,能否解释N95如何采用了倒相孔管结构?期待中......我有附上N95的图片

兄弟,我也是在网上下载的,是飞利浦的

以下是引用ccty12在2008-02-28 21:46:33的发言：

BOX的结构强度一定要考虑，否则会产生共振！

非常赞成!我设计的音腔的壁厚一般为0.8mm

不知各位的音腔的所用材质是否有要求?期待各位谈谈......

以下是引用ALI-SKY在2008-03-02 21:16:57的发言：

壁厚个人认为0.6就足够了，要避免腔体的共振增加壁厚不是很好的方向，比较好的是增加加强筋；

材质应该考虑适合超音波的材质；

请教DX降低F0的方法？？？？？本人也遇到如此困境！

超音波的材质有哪些呢，能否谈谈
