主题：请问如何测试倒相箱的Q值？
帅哥哟，离线，有人找我吗？
音响初哥
 小大  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 东厂仅一位
等级：超级版主 帖子：2753 积分：21824 威望：10 精华：20 注册：2005-10-31 11:19:00 		  发帖心情 Post By：2006-6-25 1:28:30 [显示全部帖子]

以下是引用qianslong在2006-06-23 11:19:41的发言：
请问如何测试倒相箱的Q值？如何知道一个成品箱的频响曲线？（我是说比喻巴特沃斯，贝塞尔等），谢谢！

倒相箱的Ｑ？？如指ＱＬ么？很简单测试阻抗曲线，然后根据阻抗曲线计算就可以了！！

很难从测得的频响曲线中看出成品箱的响应类型，必须结合阻抗曲线，同时你的测量应足够精确！

比如B4响应，你箱体调谐频率和频响曲线的-3dB点频率及扬声器单元的谐振频率是相等的，贝塞尔响应（Be4）箱体调谐频率和扬声器单体谐振频率近似相等，略高一点（约2%与箱体损耗情况有关），频响曲线的的-3dB点频率约为扬声器单体的谐振频率的1.54倍。。。。。。。。。。

除了根据这些频率关系判断外，你还可以通过低频的滚降情况作简单的判断，CHEBYSHEV响应低频滚降较快，BESSEL响应相对和缓，而BUTTERWORTH响应低频平坦，滚降相对适中，但判断过程中仍然需要结合其他因素，否则很难判断。

设计及承建消声室/试听室;提供专业隔声门/吸声尖劈
mobile:13632682797
qq:93514358
 回到顶部
帅哥哟，离线，有人找我吗？
音响初哥
 小大  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 东厂仅一位
等级：超级版主 帖子：2753 积分：21824 威望：10 精华：20 注册：2005-10-31 11:19:00 		  发帖心情 Post By：2006-6-25 1:34:01 [显示全部帖子]

以下是引用qianslong在2006-06-23 21:44:27的发言：

再顶一下，请问如何测试无源四阶带通音箱的频带？现有一款5。25寸喇叭，F0=65，Q0=0。95，VAS=5。9L ，请问适合做无源四阶带通音箱吗？如果可以它的带宽取多少比较合适？谢谢！

可以做，具体可以查查声学楼中的关于四阶带通式音箱设计的帖子，扬声器的选择及箱体设计与你的设计目标有关系。

设计及承建消声室/试听室;提供专业隔声门/吸声尖劈
mobile:13632682797
qq:93514358
 回到顶部
帅哥哟，离线，有人找我吗？
音响初哥
 小大  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 东厂仅一位
等级：超级版主 帖子：2753 积分：21824 威望：10 精华：20 注册：2005-10-31 11:19:00 		  发帖心情 Post By：2006-6-25 1:35:41 [显示全部帖子]



设计及承建消声室/试听室;提供专业隔声门/吸声尖劈
mobile:13632682797
qq:93514358
 回到顶部
帅哥哟，离线，有人找我吗？
音响初哥
 小大  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 东厂仅一位
等级：超级版主 帖子：2753 积分：21824 威望：10 精华：20 注册：2005-10-31 11:19:00 		  发帖心情 Post By：2006-7-12 1:26:18 [显示全部帖子]

呵呵,俺哪有什么东东教大家,只是帮大家复习一下而已!!

真诚希望大家多发言,多提问,也就是多支持声学楼论坛!!!

设计及承建消声室/试听室;提供专业隔声门/吸声尖劈
mobile:13632682797
qq:93514358
 回到顶部
帅哥哟，离线，有人找我吗？
音响初哥
 小大  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 东厂仅一位
等级：超级版主 帖子：2753 积分：21824 威望：10 精华：20 注册：2005-10-31 11:19:00 		  发帖心情 Post By：2006-8-23 2:17:00 [显示全部帖子]

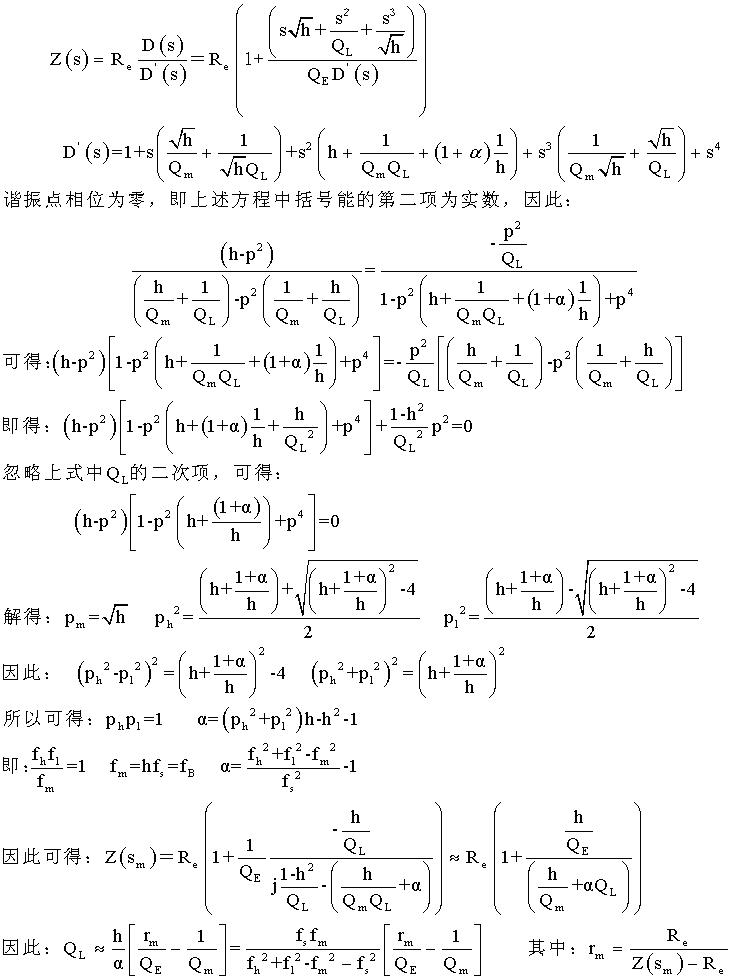

图片点击可在新窗口打开查看此主题相关图片如下：
图片点击可在新窗口打开查看

设计及承建消声室/试听室;提供专业隔声门/吸声尖劈
mobile:13632682797
qq:93514358
 回到顶部
帅哥哟，离线，有人找我吗？
音响初哥
 小大  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 东厂仅一位
等级：超级版主 帖子：2753 积分：21824 威望：10 精华：20 注册：2005-10-31 11:19:00 		  发帖心情 Post By：2006-8-23 2:30:10 [显示全部帖子]

更正一下，上式中fh*fl/fm =1应为：fh*fl/(fm*fs) =1


设计及承建消声室/试听室;提供专业隔声门/吸声尖劈
mobile:13632682797
qq:93514358
 回到顶部
帅哥哟，离线，有人找我吗？
音响初哥
 小大  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 东厂仅一位
等级：超级版主 帖子：2753 积分：21824 威望：10 精华：20 注册：2005-10-31 11:19:00 		  发帖心情 Post By：2006-8-24 11:30:07 [显示全部帖子]

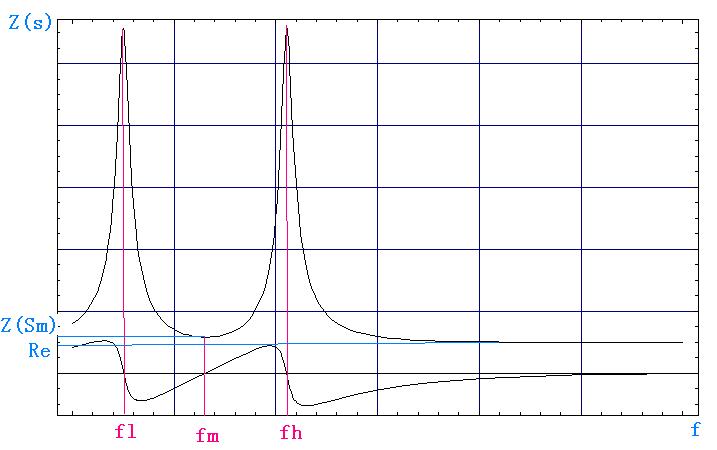

图片点击可在新窗口打开查看此主题相关图片如下：
图片点击可在新窗口打开查看
