音腔仿真求助  发帖心情 Post By:2009-3-9 22:23:03 [显示全部帖子]

用matlab做了一个音腔的仿真程序,但不知道正确与否,谁可以提供一下下表中的参数以及参数对应的频响曲线和阻抗曲线,以便我验证我的程序结果!
只需要提供扬声器的参数即可,先考虑扬声器置于无限大障板中的情况。
非常感谢!
Ps:
图中的参数是我从水仙版主发的文章《音箱的等效电路及仿真计算》中找到的,这个是30cm大口径喇叭的(如果我没计算错的,初学声学,不太自信),如果有小口径(直径在18~40mm最好)的喇叭的ts参数就更好了!




图片点击可在新窗口打开查看
[此贴子已经被作者于2009-03-09 22:38:02编辑过]


Don't be a working poor.
 回到顶部
帅哥哟,离线,有人找我吗?
tone
  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:44 积分:375 威望:0 精华:0 注册:2008-10-23 14:00:35
  发帖心情 Post By:2009-3-9 23:39:03 [显示全部帖子]

还需要知道扬声器的音圈电感量!



Don't be a working poor.
 回到顶部
帅哥哟,离线,有人找我吗?
tone
  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:44 积分:375 威望:0 精华:0 注册:2008-10-23 14:00:35
就是那本经典教材《精通MTALAB 6.5版》北航出版社的。  发帖心情 Post By:2009-3-10 12:14:40 [显示全部帖子]

就是那本经典教材《精通MTALAB 6.5版》北航出版社的
里面有一章是关于GUI的编写的。


Don't be a working poor.
 回到顶部
帅哥哟,离线,有人找我吗?
tone
  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:44 积分:375 威望:0 精华:0 注册:2008-10-23 14:00:35
谢谢啊,我仿真一下试试。  发帖心情 Post By:2009-3-10 12:16:13 [显示全部帖子]

谢谢啊,我仿真一下试试。
有结果我会再贴上来的!谢谢啊!


Don't be a working poor.
 回到顶部
帅哥哟,离线,有人找我吗?
tone
  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:44 积分:375 威望:0 精华:0 注册:2008-10-23 14:00:35
  发帖心情 Post By:2009-3-11 10:53:23 [显示全部帖子]

采用水仙版主提供的YD1709做的仿真结果,请水仙版主贴出原先频响和阻抗曲线,以便于比对,错误之处请大家多多指正,我新手上路,您的意见就是我前进的源泉,谢谢!


图片点击可在新窗口打开查看


图片点击可在新窗口打开查看


Don't be a working poor.
 回到顶部
帅哥哟,离线,有人找我吗?
tone
  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:44 积分:375 威望:0 精华:0 注册:2008-10-23 14:00:35
  发帖心情 Post By:2009-3-11 11:38:18 [显示全部帖子]

相差很大,尤其是在谐振峰的形状完全错了。有什么提示没有啊?
你们的测试距离是多少啊?



Don't be a working poor.
 回到顶部
帅哥哟,离线,有人找我吗?
tone
  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:44 积分:375 威望:0 精华:0 注册:2008-10-23 14:00:35
  发帖心情 Post By:2009-3-17 17:32:13 [显示全部帖子]

我的图上谐振峰过高是公式中漏了一个参数,置于在高频处不衰减还没有解决~
最近心情不爽,项目被咔嚓了。。。唉,白忙乎了几个月!


Don't be a working poor.
 回到顶部
帅哥哟,离线,有人找我吗?
tone
  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:44 积分:375 威望:0 精华:0 注册:2008-10-23 14:00:35

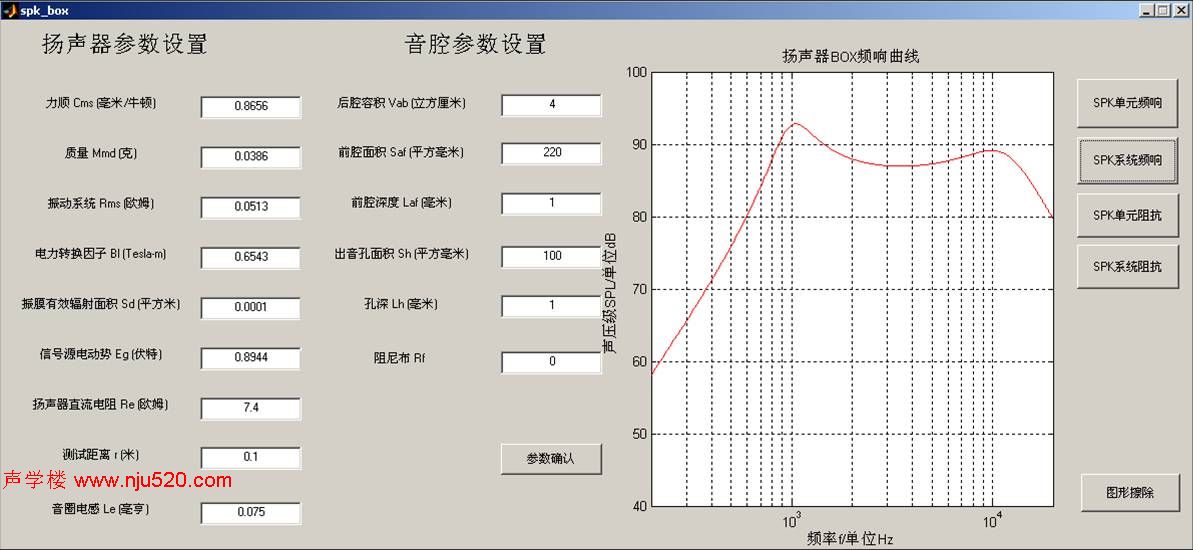

研究扬声器是业余爱好,忙中偷闲发个图:)  发帖心情 Post By:2009-3-24 10:04:45 [显示全部帖子]
