主题：如何解決高音谷
帅哥哟，离线，有人找我吗？
benson-zhuang
 小大  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 我为耳机狂
等级：新手上路 帖子：126 积分：1235 威望：0 精华：0 注册：2007-1-9 11:24:05 		如何解決高音谷  发帖心情 Post By：2009-8-12 14:26:27 [只看该作者]

 各位坛友﹕
本人碰到一个喇叭的难题﹐请大家帮忙﹕

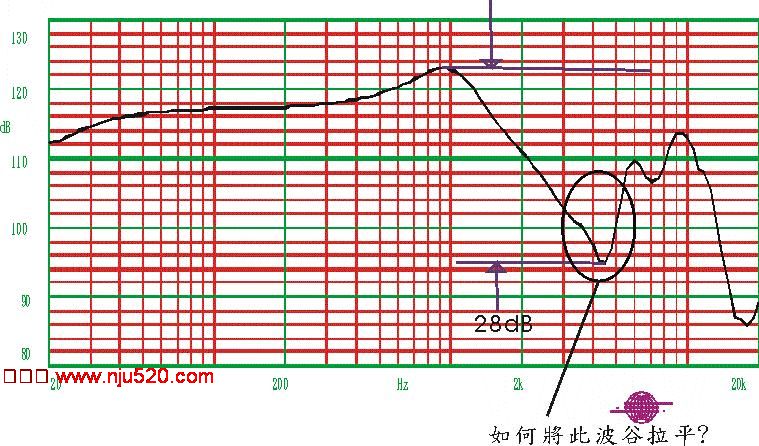

附件是一个31mm音乐喇叭频响曲线﹐在曲线高频4~~5KHz有一个很深波谷﹐请教高手﹕如何提升这个波谷﹐谢谢﹗
备注﹕我己尝试加大喇叭背后阻尼﹐也改过音圈线径﹐都没有任何改变,是否只能改变振膜形状﹐该如何做呢?﹔
烦请指点﹐谢谢﹗


按此在新窗口浏览图片
 回到顶部
美女呀，离线，留言给我吧！
电声工程师
 小大  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：137 积分：2015 威望：0 精华：0 注册：2008-2-23 20:38:27 		  发帖心情 Post By：2009-8-13 12:18:43 [只看该作者]

高频延伸确实很差，阁下的DIAPHRAGM 是什么样的材质，包括帽子的结构，结构多少芯，进可能从这三个角度去考虑哦！
同样也可以将图片传送上来。

 回到顶部
帅哥哟，离线，有人找我吗？
benson-zhuang
 小大  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 我为耳机狂
等级：新手上路 帖子：126 积分：1235 威望：0 精华：0 注册：2007-1-9 11:24:05 		  发帖心情 Post By：2009-8-14 7:58:39 [只看该作者]

振膜是PET的﹐25u,用的是U型轭铁
 回到顶部
帅哥哟，离线，有人找我吗？
wudihkjaac
 小大  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：72 积分：1716 威望：0 精华：0 注册：2007-8-6 19:36:44 		  发帖心情 Post By：2009-8-14 9:57:41 [只看该作者]

这种尺寸的用25膜显得是薄了
 回到顶部
帅哥哟，离线，有人找我吗？
benson-zhuang
 小大  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 我为耳机狂
等级：新手上路 帖子：126 积分：1235 威望：0 精华：0 注册：2007-1-9 11:24:05 		  发帖心情 Post By：2009-8-14 10:58:11 [只看该作者]

请问﹕膜的厚薄会對那个DIP影响很大吗?
 回到顶部
帅哥哟，离线，有人找我吗？
benson-zhuang
 小大  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 我为耳机狂
等级：新手上路 帖子：126 积分：1235 威望：0 精华：0 注册：2007-1-9 11:24:05 		  发帖心情 Post By：2009-8-17 8:18:15 [只看该作者]

請高手指教

 回到顶部
帅哥哟，离线，有人找我吗？
不远处
 小大  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 如你所愿
等级：新手上路 帖子：133 积分：1269 威望：0 精华：0 注册：2007-3-2 14:55:21 		  发帖心情 Post By：2009-8-17 8:55:10 [只看该作者]

这是什么软件测试的啊？
这不怎么像高音喇叭，高频部分整体都不好

[此贴子已经被作者于2009-08-17 08:56:00编辑过]

专业喇叭设计，有需要请随时联系yxspeaker@126.com
 回到顶部
帅哥哟，离线，有人找我吗？
benson-zhuang
 小大  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 我为耳机狂
等级：新手上路 帖子：126 积分：1235 威望：0 精华：0 注册：2007-1-9 11:24:05 		  发帖心情 Post By：2009-8-17 12:05:00 [只看该作者]

那是用B&K﹐在IEC318(4153)上面量測
 回到顶部
帅哥哟，离线，有人找我吗？
benson-zhuang
 小大  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 我为耳机狂
等级：新手上路 帖子：126 积分：1235 威望：0 精华：0 注册：2007-1-9 11:24:05 		  发帖心情 Post By：2009-8-19 8:13:37 [只看该作者]

????

 回到顶部
美女呀，离线，留言给我吧！
阿輝
 小大  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：6 积分：42 威望：0 精华：0 注册：2009-8-19 17:23:28 		  发帖心情 Post By：2009-8-19 18:12:27 [只看该作者]

建議試做音圈定位膠 與 組裝線音半膠水 同時降低音圈高度

 回到顶部
帅哥哟，离线，有人找我吗？
benson-zhuang
 小大  11楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 我为耳机狂
等级：新手上路 帖子：126 积分：1235 威望：0 精华：0 注册：2007-1-9 11:24:05 		  发帖心情 Post By：2009-8-22 8:10:57 [只看该作者]



謝謝阿輝﹗

我将音圈的高度降了一半﹐影响不是很大﹔
 回到顶部
美女呀，离线，留言给我吧！
TinkerBell
 小大  12楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：黑侠 帖子：394 积分：3462 威望：0 精华：0 注册：2009-1-5 20:22:02 		  发帖心情 Post By：2009-8-23 0:14:58 [只看该作者]

我感觉这个喇叭不仅仅是你说的4~~5KHz有一个很深波谷的问题呵呵
你们这款喇叭的设计参数如何要求的？
频宽？
F0？

而且要检查一下你们的测试系统，觉得不正常！
根本不像高频单元的曲线呵呵
 回到顶部
帅哥哟，离线，有人找我吗？
DAAS
 小大  13楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 野兔帮--组织部长
等级：版主 帖子：877 积分：7027 威望：1 精华：10 注册：2005-11-2 19:06:06 		  发帖心情 Post By：2009-8-28 12:54:10 [只看该作者]

以下是引用benson-zhuang在2009-08-12 14:26:27的发言：

 各位坛友﹕
本人碰到一个喇叭的难题﹐请大家帮忙﹕
附件是一个31mm音乐喇叭频响曲线﹐在曲线高频4~~5KHz有一个很深波谷﹐请教高手﹕如何提升这个波谷﹐谢谢﹗
备注﹕我己尝试加大喇叭背后阻尼﹐也改过音圈线径﹐都没有任何改变,是否只能改变振膜形状﹐该如何做呢?﹔
烦请指点﹐谢谢﹗


按此在新窗口浏览图片

单从曲线上判断,貌似FH好低.

cone的颈部/整体强度(刚性)好差.

野兔帮-南声第一个帮派
立志吃尽南声免费野菜
 回到顶部
帅哥哟，离线，有人找我吗？
benson-zhuang
 小大  14楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 我为耳机狂
等级：新手上路 帖子：126 积分：1235 威望：0 精华：0 注册：2007-1-9 11:24:05 		  发帖心情 Post By：2009-8-28 16:19:52 [只看该作者]

频宽？F0？都不重要﹐主要是如何將4~~5KHz拉起來﹗
 回到顶部
帅哥哟，离线，有人找我吗？
bugcainiao
 小大  15楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 工程师
等级：新手上路 帖子：145 积分：2290 威望：0 精华：0 注册：2006-7-14 11:15:45 		  发帖心情 Post By：2009-8-28 17:13:50 [只看该作者]

是耳机用受话器吧？？？
25μ的膜片用在31mm的口径上，有点厚了，通用的是12μ和16μ，我做过9μ的。
建议采用16μ膜片，必要时支架透气孔可以放一个，调音纸厚度则要具体测试才能选定，一般是Y4的比较合适。


攻人之恶，毋太严，要思其堪受；教人以善，毋过高，当使其可从。
 回到顶部
帅哥哟，离线，有人找我吗？
benson-zhuang
 小大  16楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 我为耳机狂
等级：新手上路 帖子：126 积分：1235 威望：0 精华：0 注册：2007-1-9 11:24:05 		  发帖心情 Post By：2009-8-29 9:38:57 [只看该作者]

以下是引用bugcainiao在2009-08-28 17:13:50的发言：
是耳机用受话器吧？？？
25μ的膜片用在31mm的口径上，有点厚了，通用的是12μ和16μ，我做过9μ的。
建议采用16μ膜片，必要时支架透气孔可以放一个，调音纸厚度则要具体测试才能选定，一般是Y4的比较合适。



没错﹐是耳机的喇叭﹔
喇叭胶壳及轭铁上己经都开过孔了﹐没多大的效果﹗
 回到顶部
帅哥哟，离线，有人找我吗？
yangran_2009
 小大  17楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：161 积分：1253 威望：0 精华：0 注册：2009-1-19 11:07:34 		  发帖心情 Post By：2009-8-29 11:32:30 [只看该作者]

改善中高頻穀底,可以增加振膜剛度,如變材質或厚度,
31mm外徑25um的配合作耳機SPK,低頻會好嗎?
請參考!

 回到顶部
帅哥哟，离线，有人找我吗？
benson-zhuang
 小大  18楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 我为耳机狂
等级：新手上路 帖子：126 积分：1235 威望：0 精华：0 注册：2007-1-9 11:24:05 		  发帖心情 Post By：2009-9-2 17:16:47 [只看该作者]

謝謝﹐不知還有高見?
 回到顶部
帅哥哟，离线，有人找我吗？
yangran_2009
 小大  19楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：161 积分：1253 威望：0 精华：0 注册：2009-1-19 11:07:34 		  发帖心情 Post By：2009-9-3 16:15:06 [只看该作者]

膜片上加點花紋,建議採用16或19um 厚度,
25的作報警器還行!
 回到顶部
帅哥哟，离线，有人找我吗？
rain0909
 小大  20楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：5 积分：37 威望：0 精华：0 注册：2009-9-8 10:29:12 		  发帖心情 Post By：2009-9-8 11:17:08 [只看该作者]

曲线高频4~~5KHz有一个很深波谷：振动膜在音圈位的刚性不够。1修改此位置的尺寸。2.增加胶水的浓度及胶量。
