主题:笔记本SPK BOX箱体风管设计请教

帅哥哟,离线,有人找我吗?
jacky9148
  1楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:业余侠客 帖子:54 积分:462 威望:0 精华:0 注册:2010-1-7 9:06:15
笔记本SPK BOX箱体风管设计请教  发帖心情 Post By:2010-2-5 13:15:57 [只看该作者]

现在在设计一款笔记本SPK BOX,风管的长度和分管口面积怎么定义,请教各位大虾!!

喇叭用的2515 布+纸膜片


查看使用道具详细信息
获赠金币帖,共获得 0 个金币
 回到顶部
帅哥哟,离线,有人找我吗?
爱拼才会赢
  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:685 积分:5245 威望:0 精华:1 注册:2009-3-19 9:48:57
  发帖心情 Post By:2010-2-6 15:40:20 [只看该作者]

"风管"起什么作用?

赠送楼主:0个金币
 回到顶部
帅哥哟,离线,有人找我吗?
huangjie1983
  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:业余侠客 帖子:68 积分:932 威望:0 精华:0 注册:2007-4-14 8:06:40
  发帖心情 Post By:2010-2-6 16:04:06 [只看该作者]

最好能说仔细一点

赠送楼主:0个金币
 回到顶部
帅哥哟,离线,有人找我吗?
jacky9148
  4楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:业余侠客 帖子:54 积分:462 威望:0 精华:0 注册:2010-1-7 9:06:15
  发帖心情 Post By:2010-2-7 9:17:59 [只看该作者]

风管起到导向的作用

赠送楼主:0个金币
 回到顶部
帅哥哟,离线,有人找我吗?
jacky9148
  5楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:业余侠客 帖子:54 积分:462 威望:0 精华:0 注册:2010-1-7 9:06:15
  发帖心情 Post By:2010-2-7 9:19:55 [只看该作者]

我目前做的单体SPK Fo:550Hz,箱体容积大概1升

赠送楼主:0个金币
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2010-2-7 9:24:48 [只看该作者]

建议还是设法测试一下扬声器的参数


学无止境! 赠送楼主:0个金币
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2010-2-7 12:24:59 [只看该作者]

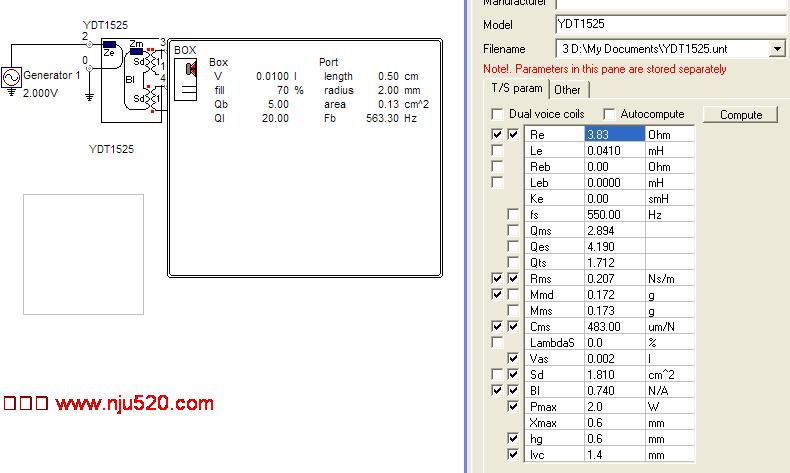

图片点击可在新窗口打开查看


学无止境! 赠送楼主:0个金币
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2010-2-7 12:26:29 [只看该作者]

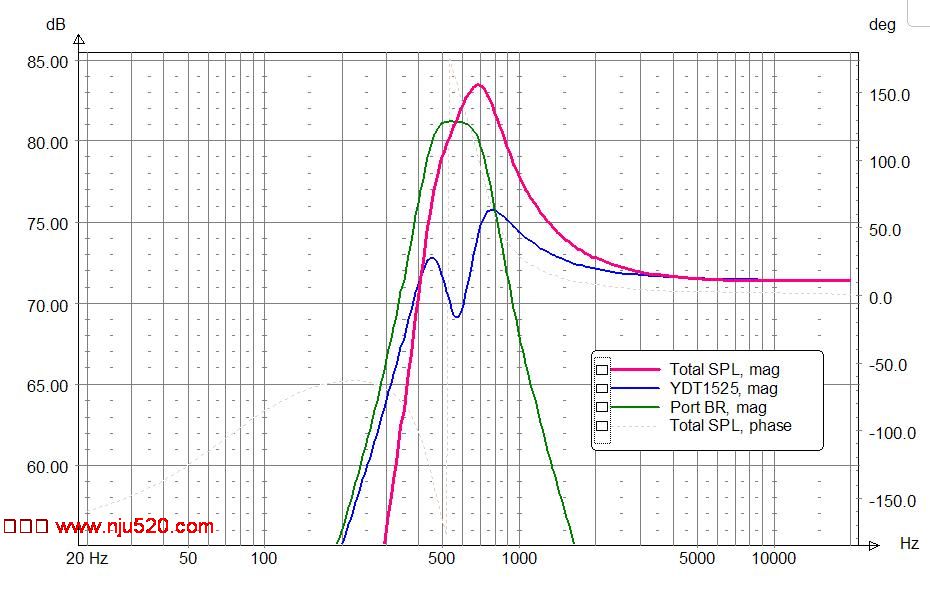

图片点击可在新窗口打开查看


学无止境! 赠送楼主:0个金币
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2010-2-7 12:27:30 [只看该作者]

箱体容积大概1升, 似乎太大了点.


学无止境! 赠送楼主:0个金币
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2010-2-7 12:28:29 [只看该作者]

上图给的曲线是用0.01升的箱体


学无止境! 赠送楼主:0个金币
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  11楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2010-2-7 12:35:06 [只看该作者]

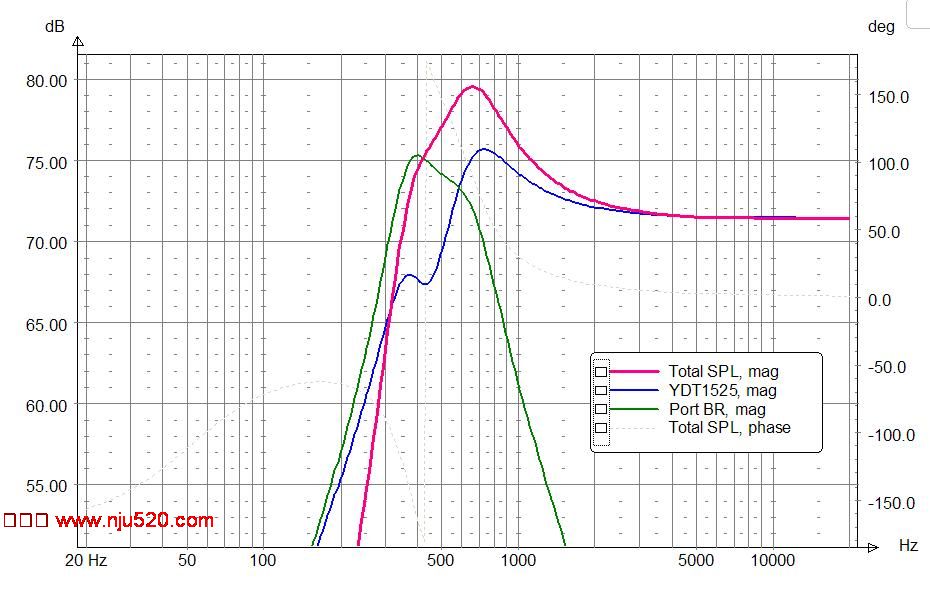

图片点击可在新窗口打开查看


也可以调整倒相孔.


学无止境! 赠送楼主:0个金币
 回到顶部
帅哥哟,离线,有人找我吗?
jacky9148
  12楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:业余侠客 帖子:54 积分:462 威望:0 精华:0 注册:2010-1-7 9:06:15
  发帖心情 Post By:2010-2-22 10:25:14 [只看该作者]

目前我已经通过导音孔面积及长度调整好参数,但是觉得没有理论认证,心理不够踏实


赠送楼主:0个金币
 回到顶部
帅哥哟,离线,有人找我吗?
水仙
  13楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级:超级版主 帖子:6551 积分:51250 威望:10 精华:39 注册:2005-10-28 8:32:06
  发帖心情 Post By:2010-2-22 10:35:13 [只看该作者]

基本原理跟大音箱的设计没有差别,主要的差别在于扬声器的参数以及客户评价不同.
