主题：探讨只有一个阻抗峰的倒相箱形成原因

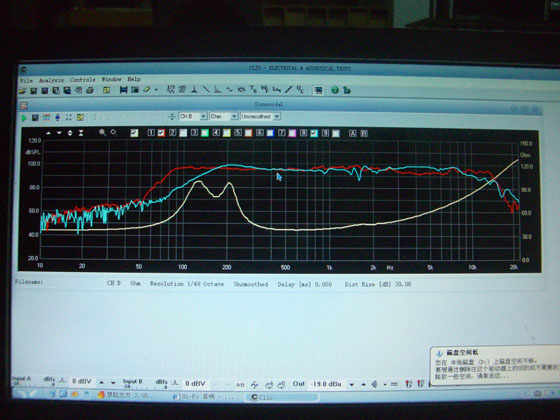

只有一个阻抗峰的倒相音箱 今天测试一个用新材料做的倒相音箱，竟意外只有一个阻抗峰，和密闭箱一样，也就是说，倒相管没有任何能量输出，改变倒相管长度，只能改变阻抗峰的高低。这种情况从书本都没查见，是否箱体材料结构的吸震量巳超越自己原设想的。敬请同好共同分析形成的原因，下面是同一单元在同一容积，但不同箱体材料下的测试曲线。谢谢。 附件 四寸新材箱测试.jpg (60.73 KB) 2010-12-19 22:34 四寸新材箱曲线.jpg (64.64 KB) 2010-12-19 22:34  原夹板倒相箱曲线.jpg (66.23 KB) 2010-12-19 22:34
查看详细资料

首先回答大家的一些问题，我是开了近二十年个体音箱厂，专门接发烧友订做各种箱体的。有感于高档箱体材料成本之高，生产效率之低，品质控制之难，希望寻求一种能用倒模或注塑方法生产的材料，比重相当于硬质原木，震动吸收系数大于玻璃棉，而且成型后能和木材一样能加工。偶然的机会让我留意到确有研究所在研究这种材料，在吸震系数上共分七级，硬度和比重均可控，从如石头般硬到如棉花般软。其内含元素包括加强纤维，纳米吸震粉，木粉，矿物粉等等，现在试用的是第四档吸震系数，板厚18厘，箱体容积约5升，由于在做试验，因此箱体没有做模，按尺寸做了板材再用胶水粘连，以便调整。箱内无论加或无吸音材料，或堵塞倒相孔，都不能改变单峰形态，只是改变高低而。倒相孔没有任何能量输出，单元后面产生的声压都被箱子材料吸收了。从上面二个不同箱体，但其它都一样的频响图可以看到，中高段曲线新材料箱比夹板箱更平衡，但150HZ以下则衰弱很多，实际听感也是缺乏，这吸音情况完全出乎原设计所料。现正重新调整配方和改变箱内结构，希望能把低频能量增强，也望各位老师出谋划策，谢谢。另附上另一个对比箱体和另一不同吸震系数板材做的试验小障板。




水仙兄好，研究箱体新材料的目的不是为了HI FI，而是希望寻求一种能替代MDF板，夹板，原木，石材等的新材料，首先是能在各种自然气候，温度，湿度条件下不会变形开裂，符合环保要求的材料，然后是追求高效率，低成本，适合声学条件，至于帖中所说现象，是试验中出现，最不明白的，就是为什么低频少了很多，因理论知识浅薄，不大明白，故上帖请教，望能进一步指导，谢谢。

看了以上各位高人回帖，受益甚多，特别是村人，北野，钟灵等，平等待人，分析中肯，明白，不论观点是否相同，有些事情，是实践后才有总结，犯错误多了，才有深刻认识。因有需求，才有研究的动力，研究十之八九不成功，爱好加希望而巳。现时很多的新吸音材料，薄薄一二公分，隔音效率巳能达到百分之八十以上，在机械，制冷等机电产品需要静噪的地方巳早有突破。自己现试用的板材，用外硬内软，不同吸音系数的复合板，这次是失败了，原因应大概如村人兄分析的，箱体内部也应是硬质的，至于怎样才能做到既使箱体，特别是前板尽量不震动，又能让箱内能量低损耗从倒相孔释，只能吸取各位经验，进一步试验了。谢谢。下面附图是实验箱箱内图，实验箱箱面图，红色，兰色是实验箱频响和阻抗曲线曲线，灰色，绿色是对比箱曲线，深兰色是测试咪放进实验箱倒相孔频响曲线，可以看到，箱内低频能量不是消失，而是没有出倒相孔外。








其中夹板一对，黑色。进口高密度纤维板一对，箱中高音没接。初次新材料箱一对，以上三对均是同一四寸单元，另一对是箱体新材料多次改变配方后的三寸单元，听感比夹板箱略少泛音，有少许空洞感。实验箱用易溶胶粘合和密封，有漏气现象。









高纤维板做的箱体泄漏是不可能的，只是箱内结构和夹板箱不同，内容积都调成相同的。感谢声学上各位老师的详尽分析，特别是村人老师的正确指导，音响初哥的双峰一谷一帖启蒙很大，经过配方的修改，箱体刚性的提高，密封性能的加强，新材料的试验基本成功，现在听感在夹板箱和高密度纤维板箱之间，相信倒模生产后，箱体刚性，密封性会得到完全改观，容积改成和夹板箱一样（现4.5升),再经过箱内结构和吸音棉的调整，等同或超越夹板箱声音也有可能。附图是测试时的几种箱体和改进后的新材料箱四寸，三寸测试曲线。
