主题：微型扬声器的仿真及设计(实例介绍)

看一下效果:



此主题相关图片如下：

FM不能模拟磁路非对称的情况,上面的数据是从FEMM导入的.

此主题相关图片如下：

再将CAD文件导入到FC中,设定好材料参数:

PEN 0.025 mm

E: 6200 MPa

ρ: 1360 Kg/m^3

此主题相关图片如下：

再导入FM的数据,得出上面的结果.

SPL基本准确,但高频段没有变化.

且不能反映音膜的纹路影响,当然更不能反映前后腔及阻尼\开孔的影响.

此主题相关图片如下：

此主题相关图片如下：

FEMM的结果似乎比较真实!

微型扬声器磁通密度分布的非线性和音圈位置的非线性如何避免,值得注意!

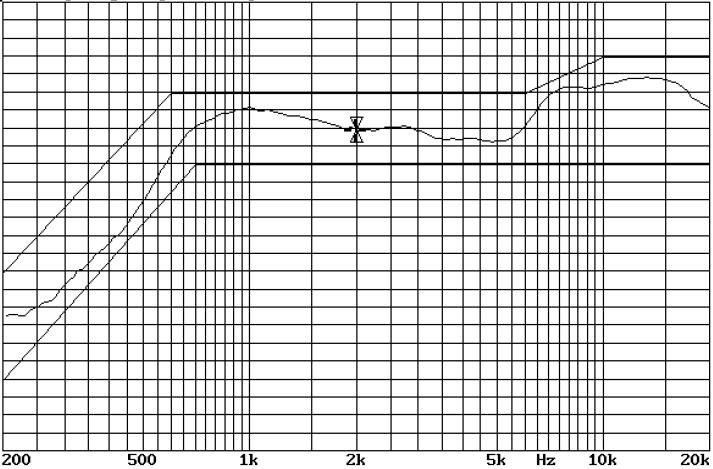

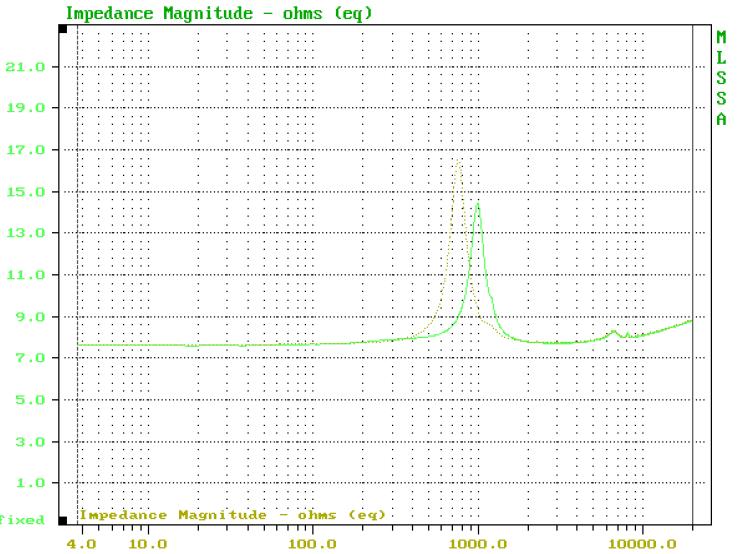

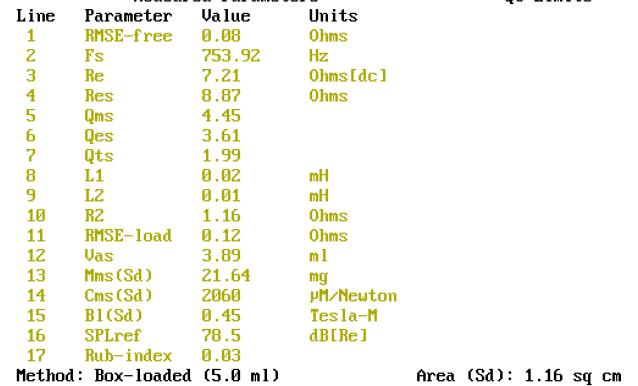

实际测试的结果:



此主题相关图片如下：

此主题相关图片如下：

此主题相关图片如下：

测试条件: 0.5W 0.1m

测试仪器(频率响应):

B&K 2012+2716C+4133+2669L

小障板: 800*1000mm

好多公司做微型扬声器，10KHz以上就不考虑了。

但个人觉得对音色和音质都会有影响的。

这样啊,我就在想怎样将高频峰降下来,语音通讯时简直就是噪声!

参考电声转换效率η_o

由机电耦合因子BL、等效辐射面积Sd、等效振动质量Mms共同决定。

η_o =(ρ_o/2πc)*(BL*Sd/Mms)²/Re

参考灵敏度级SPLo

与参考电声转换效率η_o直接相关。

SPLo = 112+10lgη_o

试算了一下,对微型扬声器同样适用!

改进的实例:

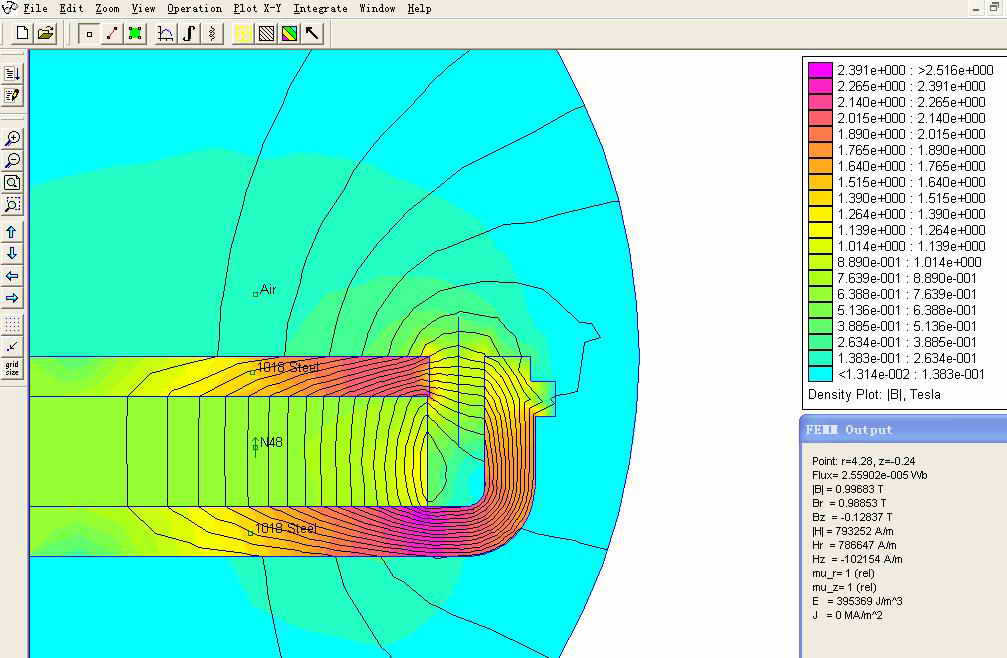

1、用FEMM模拟磁路



此主题相关图片如下：

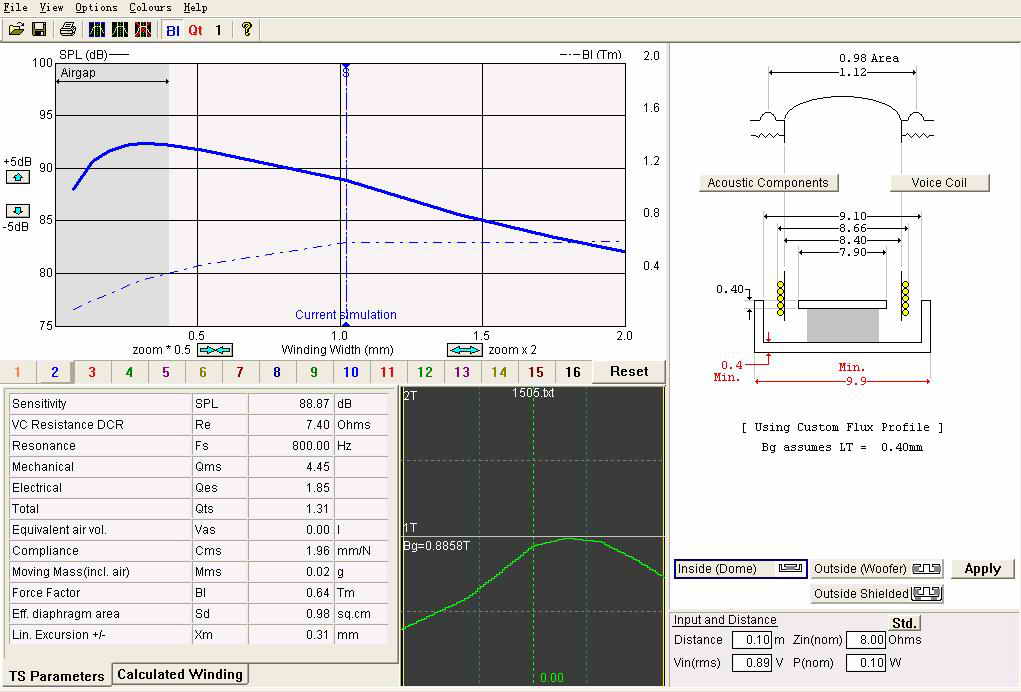

2、用FINEMOTOR模拟参数：



此主题相关图片如下：


此主题相关图片如下：

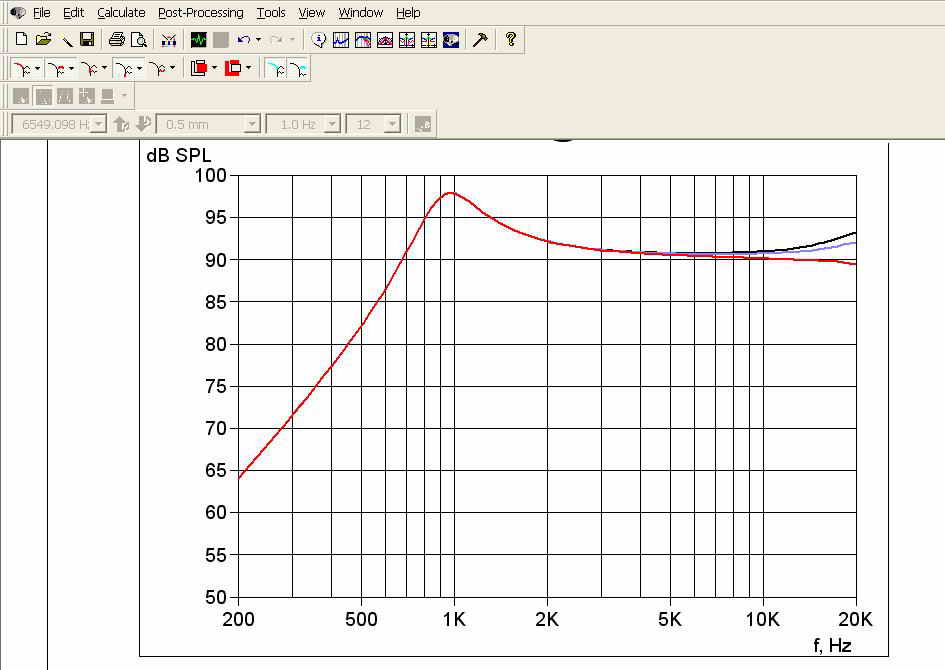

3、用FINECONE模拟曲线：



此主题相关图片如下：


此主题相关图片如下：

设计目标：

SPL：90dB/0.1m/0.1W

Fs:  800Hz

公式计算结果：

Fs: 808Hz

Fh: 7026Hz

BL: 0.64TM

SPL:90dB/0.1m/0.1W

跟软件仿真结果比较接近！
