磁路设计软件 发帖心情

Post By：2006-8-1 11:22:42 [只看该作者]

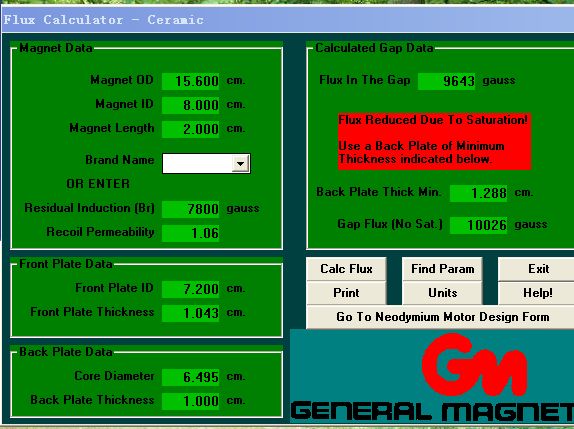

此主题相关图片如下：

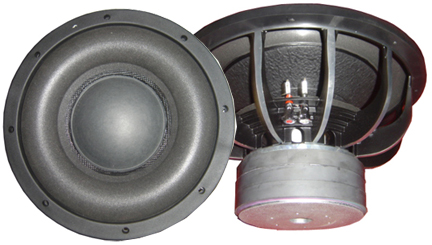

请问有谁用过这款软件啊,我想问下的就是里面中的Br值各回复导磁率如果在重低音中双磁铁磁路中应该如何填啊。是它们的值乘倍的填吗？？？望各位知情者解答。谢谢。刚看到下方有人问是双磁铁还是双磁回类似于如下磁回图片,只是是两个磁铁粘在一起组成一个磁回
图片点击可在新窗口打开查看

此主题相关图片如下：

[此贴子已经被作者于2006-08-01 13:51:46编辑过]

danny

小大 2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

一天到晚游泳的鱼
等级：黑侠帖子：533 积分：5741 威望：0 精华：0 注册：2005-11-3 9:29:19

Post By：2006-8-1 13:32:21 [只看该作者]

是双磁铁还是双磁回啊.双磁回的是无法模拟的.

学习

水仙

小大 3楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

电声从业人员
等级：超级版主帖子：6537 积分：51127 威望：10 精华：39 注册：2005-10-28 8:32:06

Post By：2006-8-1 16:31:37 [只看该作者]

这样的话厚度相加就可以了!

声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi

汪壹明

小大 4楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：职业侠客帖子：128 积分：1978 威望：0 精华：0 注册：2006-7-25 19:33:05

Post By：2006-8-1 16:45:40 [只看该作者]

厚度我知道相加啊,那么他们的Br值和回复导磁率呢要不要相加啊

电声爱好者

小大 5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

爱好者
等级：新手上路帖子：1112 积分：11076 威望：1 精华：32 注册：2005-12-10 21:03:04

Post By：2006-8-1 17:20:56 [只看该作者]

那就不用了,Br等是磁性材料本身决定的.

唯其所爱，永不言弃！

电声爱好者

小大 6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

爱好者
等级：新手上路帖子：1112 积分：11076 威望：1 精华：32 注册：2005-12-10 21:03:04

Post By：2006-8-1 17:23:03 [只看该作者]

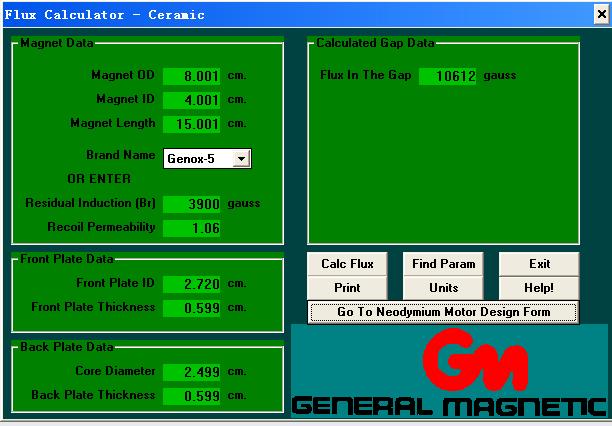

图片点击可在新窗口打开查看此主题相关图片如下：

似乎计算值偏大!

唯其所爱，永不言弃！

电声爱好者

小大 7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

爱好者
等级：新手上路帖子：1112 积分：11076 威望：1 精华：32 注册：2005-12-10 21:03:04

箱子设计

Post By：2006-8-1 17:25:50 [只看该作者]

FluxCalc is designed for a typical ceramic ring magnet type Motor Structure or a neodymium Cup Motor. Bear in mind that steel saturates at about 19,500 gauss and attempting to analyze fields much greater than 11,000 gauss in the gap may produce inaccurate results.

唯其所爱，永不言弃！
