主题：求救!!FEMM边界问题!!
帅哥哟，离线，有人找我吗？
水中的云
 小大  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 一剑光寒动九洲
等级：论坛游侠 帖子：29 积分：569 威望：0 精华：0 注册：2007-11-27 21:38:38 		求救!!FEMM边界问题!!  发帖心情 Post By：2007-12-7 23:10:20 [只看该作者]

  FEMM的边界问题到底如何设置?我一个教我的前辈,让我用轴对称模式,然后以U铁和滑司的中心位置做边界花半圆,具体附件图1,但是仔细看磁感应线的分布,可以看到在华司在磁隙处的磁感应线居然比华司中间的还低,本人认为边界社顶肯定有误,因此我将边界向左移动一段距离,得到的磁感应线较符合猜想,图在附件图2中.但图2的磁隙中的B值比实际值高很多,到底如何设置边界,请高手指教!!

  如哪位兄弟有femm的中文说明书，请给我邮寄一份，小弟的邮箱是 shuizhong1984@yahoo.com.cn

 下载信息  [文件大小：   下载次数： ]
图片点击可在新窗口打开查看点击浏览该文件:femm 图片.rar

中国的电声事业需要我们不断的交流
 回到顶部
帅哥哟，离线，有人找我吗？
jma
 小大  2楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级：版主 帖子：3126 积分：27130 威望：2 精华：8 注册：2006-1-19 20:29:17 		  发帖心情 Post By：2007-12-7 23:16:22 [只看该作者]

楼主E文4级的水平,看FEMM文件自带的说明书应该是不成问题的.

看了楼主的图片,个人认为不是边界问题.

独学而无友，则孤陋寡闻！！！
E-Mail:jma168@163.com 广告勿扰！
 回到顶部
帅哥哟，离线，有人找我吗？
水中的云
 小大  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 一剑光寒动九洲
等级：论坛游侠 帖子：29 积分：569 威望：0 精华：0 注册：2007-11-27 21:38:38 		  发帖心情 Post By：2007-12-8 0:46:22 [只看该作者]

自带的说明书关于边界问题的那部分我也看了,到底怎么设置边界好象没说明白,或者我也没怎么看明白,楼上如果知道方法,请指教!!

中国的电声事业需要我们不断的交流
 回到顶部
帅哥哟，离线，有人找我吗？
xnk
 小大  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：67 积分：2064 威望：0 精华：0 注册：2005-11-20 20:47:10 		  发帖心情 Post By：2007-12-8 13:58:10 [只看该作者]

在問題菜單中,將平面改成軸向!

 回到顶部
帅哥哟，离线，有人找我吗？
水中的云
 小大  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 一剑光寒动九洲
等级：论坛游侠 帖子：29 积分：569 威望：0 精华：0 注册：2007-11-27 21:38:38 		  发帖心情 Post By：2007-12-8 22:38:16 [只看该作者]

偶本来就是用的轴向的,而且我用轴向和平面的对比一下,两者并无区别!!


中国的电声事业需要我们不断的交流
 回到顶部
帅哥哟，离线，有人找我吗？
水中的云
 小大  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 一剑光寒动九洲
等级：论坛游侠 帖子：29 积分：569 威望：0 精华：0 注册：2007-11-27 21:38:38 		  发帖心情 Post By：2007-12-8 23:01:41 [只看该作者]

  不过我看了一份网络上的FEMM说明书,他里面的边界设置正好跟我反了,我是以华司的一半为边界,他是以U铁外经为边界,也是画一半磁路,具体情况大家可以看我上传的图片,和一楼的帖子对比一下就知道了,如果大家对这个设置有什么疑问,请继续指教,另外,我已经有了FEMM的建议教程,如果有人想要,请顶贴,并附出邮箱.

                                        中国的电声事业需要大家更多的交流

 下载信息  [文件大小：   下载次数： ]
图片点击可在新窗口打开查看点击浏览该文件:3.rar

中国的电声事业需要我们不断的交流
 回到顶部
美女呀，离线，留言给我吧！
jeffva
 小大  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 丫丫
等级：新手上路 帖子：276 积分：2533 威望：0 精华：0 注册：2007-7-23 12:37:55 		  发帖心情 Post By：2007-12-8 23:45:01 [只看该作者]

我没有用过,FEMM软件在手上已经N个月了,楼主能否给分说明书.

谢谢,小M我的邮箱:jeffva.jeffva@163.com

丫丫,我们的!
2007电声奇迹的诞生！
 回到顶部
帅哥哟，离线，有人找我吗？
小平头
 小大  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 HJZ
等级：蝙蝠侠 帖子：697 积分：8975 威望：0 精华：0 注册：2006-4-9 13:25:36 		  发帖心情 Post By：2007-12-9 1:12:07 [只看该作者]

资料室有操作说明书吧


任凭风浪起，稳坐钓鱼台。
 回到顶部
帅哥哟，离线，有人找我吗？
bravechen
 小大  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 123
等级：新手上路 帖子：334 积分：3582 威望：0 精华：0 注册：2007-1-7 18:44:13 		  发帖心情 Post By：2007-12-9 10:22:21 [只看该作者]

也请给我一份，FEMM我也只会简单操做，1314-chenyong@163.com,谢谢
 回到顶部
帅哥哟，离线，有人找我吗？
xnk
 小大  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：67 积分：2064 威望：0 精华：0 注册：2005-11-20 20:47:10 		  发帖心情 Post By：2007-12-10 8:14:08 [只看该作者]

以下是引用水中的云在2007-12-08 22:38:16的发言：
偶本来就是用的轴向的,而且我用轴向和平面的对比一下,两者并无区别!!

把你的原始檔案傳上來看看,我幫你參考參考!

 回到顶部
帅哥哟，离线，有人找我吗？
水中的云
 小大  11楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 一剑光寒动九洲
等级：论坛游侠 帖子：29 积分：569 威望：0 精华：0 注册：2007-11-27 21:38:38 		  发帖心情 Post By：2007-12-10 21:13:49 [只看该作者]

 下载信息  [文件大小：   下载次数： ]
图片点击可在新窗口打开查看点击浏览该文件:磁路三.rar

谢谢楼上的xnk,原始文件在附件中.

中国的电声事业需要我们不断的交流
 回到顶部
帅哥哟，离线，有人找我吗？
门外汉
 小大  12楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 虾兵
等级：新手上路 帖子：334 积分：2582 威望：0 精华：0 注册：2007-11-8 13:41:48 		  发帖心情 Post By：2007-12-10 21:16:05 [只看该作者]

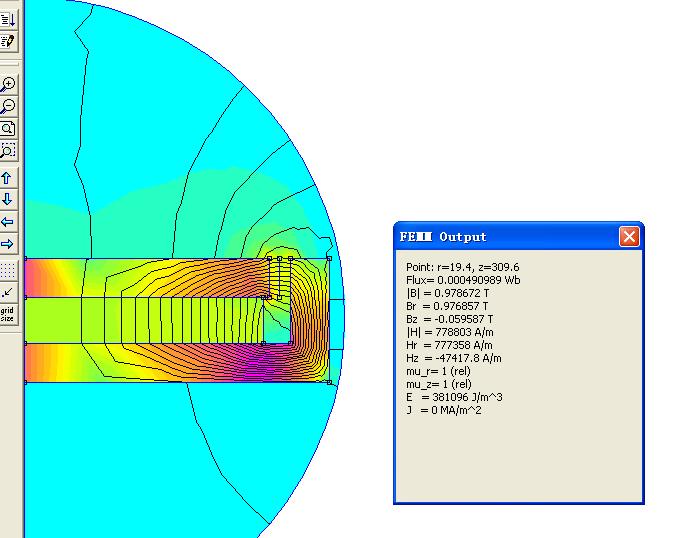

呵呵,磁路没有在原点.

修整模拟如下:


图片点击可在新窗口打开查看

沉默并不代表不会，沉默只是为了更好的低调！
 回到顶部
帅哥哟，离线，有人找我吗？
门外汉
 小大  13楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 虾兵
等级：新手上路 帖子：334 积分：2582 威望：0 精华：0 注册：2007-11-8 13:41:48 		  发帖心情 Post By：2007-12-10 21:21:14 [只看该作者]

以下是引用门外汉在2007-12-10 21:16:05的发言：

呵呵,磁路没有在原点.

修整模拟如下:


图片点击可在新窗口打开查看


图片点击可在新窗口打开查看

沉默并不代表不会，沉默只是为了更好的低调！
 回到顶部
帅哥哟，离线，有人找我吗？
jma
 小大  14楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级：版主 帖子：3126 积分：27130 威望：2 精华：8 注册：2006-1-19 20:29:17 		  发帖心情 Post By：2007-12-12 13:46:50 [只看该作者]

呵呵,老门将楼主的要点点出来了,不知道楼主明白没有?


独学而无友，则孤陋寡闻！！！
E-Mail:jma168@163.com 广告勿扰！
 回到顶部
帅哥哟，离线，有人找我吗？
jealer
 小大  15楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：243 积分：2414 威望：0 精华：0 注册：2006-5-23 22:20:06 		  发帖心情 Post By：2007-12-13 9:59:08 [只看该作者]

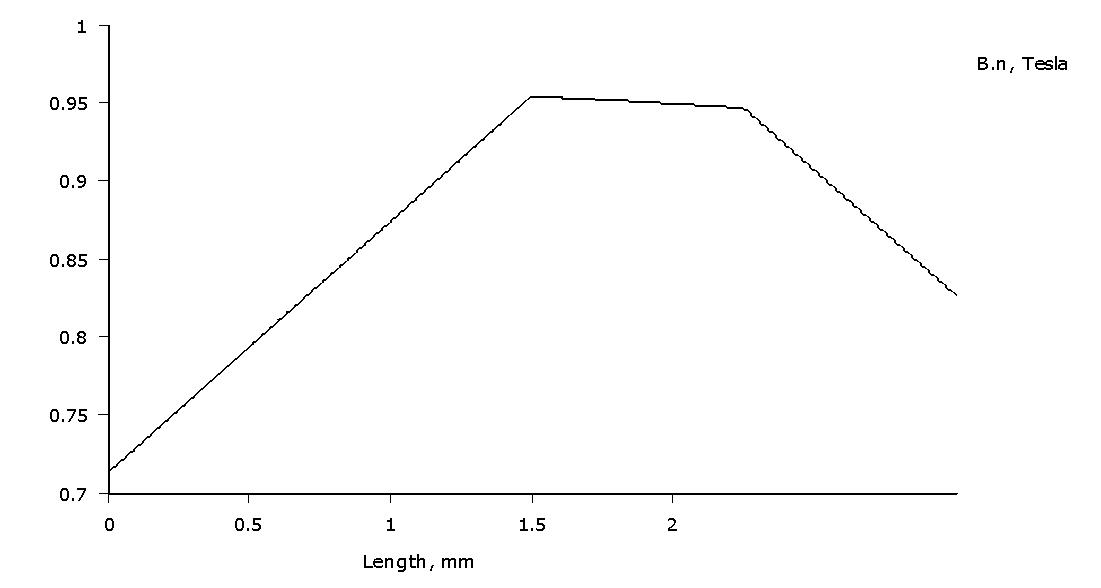

我进来学习一下,不过我算出来只有

Normal flux = 0.00146369 Webers
Average B.n = 0.75624 Tesla

爱好电脑2D及3D设计
 回到顶部
帅哥哟，离线，有人找我吗？
水中的云
 小大  16楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 一剑光寒动九洲
等级：论坛游侠 帖子：29 积分：569 威望：0 精华：0 注册：2007-11-27 21:38:38 		  发帖心情 Post By：2007-12-13 22:16:28 [只看该作者]

谢谢“老百姓”，我按照你的说法已经得出正确的模拟结果了，谢谢这位兄弟，这是兄弟困惑了好久的 问题，谢谢你能为我解答！！


中国的电声事业需要我们不断的交流
 回到顶部
帅哥哟，离线，有人找我吗？
perky2006
 小大  17楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游侠 帖子：31 积分：607 威望：0 精华：0 注册：2007-2-28 10:32:28 		  发帖心情 Post By：2007-12-17 10:57:20 [只看该作者]

请问如何设置才能将磁路置于原点上？

 回到顶部
帅哥哟，离线，有人找我吗？
DAAS
 小大  18楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 野兔帮--组织部长
等级：版主 帖子：877 积分：7027 威望：1 精华：10 注册：2005-11-2 19:06:06 		  发帖心情 Post By：2008-2-6 16:15:54 [只看该作者]

绘图前期，做好零点坐标的标识。

就像建楼房，要么地基先挖好，要么先打桩。

图片点击可在新窗口打开查看


野兔帮-南声第一个帮派
立志吃尽南声免费野菜
 回到顶部
帅哥哟，离线，有人找我吗？
danny
 小大  19楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 一天到晚游泳的鱼
等级：黑侠 帖子：532 积分：5742 威望：0 精华：0 注册：2005-11-3 9:29:19 		  发帖心情 Post By：2008-2-11 20:32:44 [只看该作者]

以下是引用DAAS在2008-02-06 16:15:54的发言：

绘图前期，做好零点坐标的标识。

就像建楼房，要么地基先挖好，要么先打桩。

图片点击可在新窗口打开查看

图片点击可在新窗口打开查看图片点击可在新窗口打开查看


学习
 回到顶部
帅哥哟，离线，有人找我吗？
lingling
 小大  20楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 Wei
等级：职业侠客 帖子：135 积分：1778 威望：0 精华：0 注册：2007-8-29 11:16:42 		  发帖心情 Post By：2009-1-6 23:12:37 [只看该作者]

看了大家的讨论我受益了！谢谢楼主及门外汉！我对femm还是一知半解，有些参数还是设置不好。还望大家多多指点。水中的云能否给femm建议教程发到我邮箱lhp8219@yahoo.com.cn谢谢。
