主题:[讨论] 议 ANsys

帅哥哟,离线,有人找我吗?
小芯
  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 一介草民。
等级:职业侠客 帖子:98 积分:1588 威望:0 精华:0 注册:2011-10-19 9:17:57
[讨论] 议 ANsys  发帖心情 Post By:2013-7-10 22:24:21 [只看该作者]

议 ANsys Workbench 有限元分析


实践需要理论来指导,理论需要实践来验证。
E-mail:acoustics_6#126.com
 回到顶部
帅哥哟,离线,有人找我吗?
hill
  2楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:职业侠客 帖子:85 积分:639 威望:0 精华:0 注册:2009-4-2 9:05:08
  发帖心情 Post By:2013-8-1 18:49:21 [只看该作者]

顶上来

 回到顶部
帅哥哟,离线,有人找我吗?
小芯
  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 一介草民。
等级:职业侠客 帖子:98 积分:1588 威望:0 精华:0 注册:2011-10-19 9:17:57
  发帖心情 Post By:2014-5-15 15:42:17 [只看该作者]

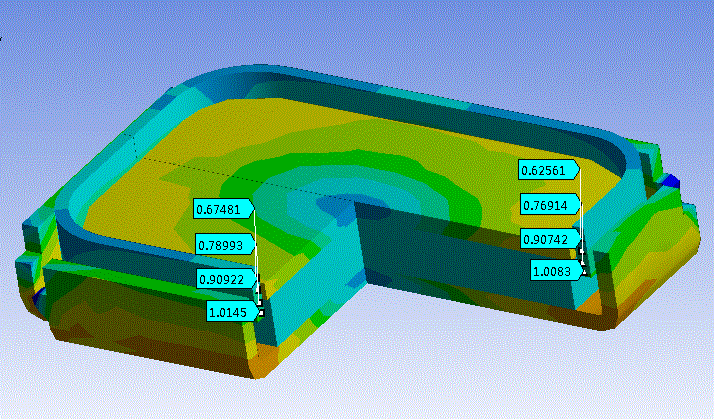

静力分析
图片点击可在新窗口打开查看
[此贴子已经被作者于2014-05-15 15:54:02编辑过]


实践需要理论来指导,理论需要实践来验证。
E-mail:acoustics_6#126.com
 回到顶部
帅哥哟,离线,有人找我吗?
louis0812
  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:64 积分:733 威望:0 精华:0 注册:2013-4-20 10:21:01
  发帖心情 Post By:2014-5-15 17:24:45 [只看该作者]

1511的膜片?是否做了复合啊?


关注我的微博http://weibo.com/1890769090/
 回到顶部
帅哥哟,离线,有人找我吗?
小芯
  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 一介草民。
等级:职业侠客 帖子:98 积分:1588 威望:0 精华:0 注册:2011-10-19 9:17:57
  发帖心情 Post By:2014-5-16 8:03:24 [只看该作者]


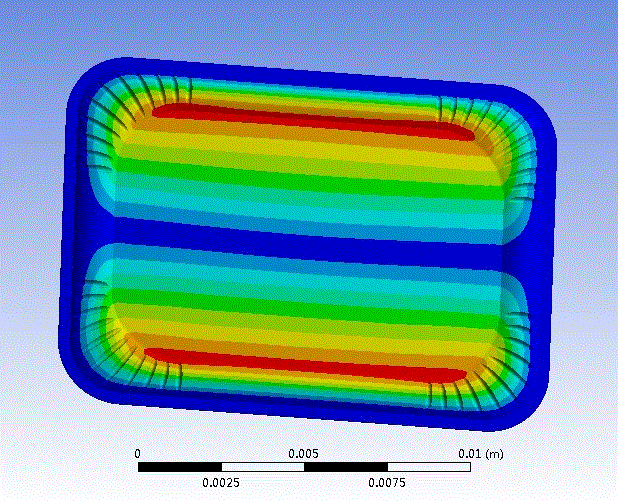

图片点击可在新窗口打开查看


实践需要理论来指导,理论需要实践来验证。
E-mail:acoustics_6#126.com
 回到顶部
帅哥哟,离线,有人找我吗?
小芯
  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 一介草民。
等级:职业侠客 帖子:98 积分:1588 威望:0 精华:0 注册:2011-10-19 9:17:57
  发帖心情 Post By:2014-5-16 8:03:52 [只看该作者]


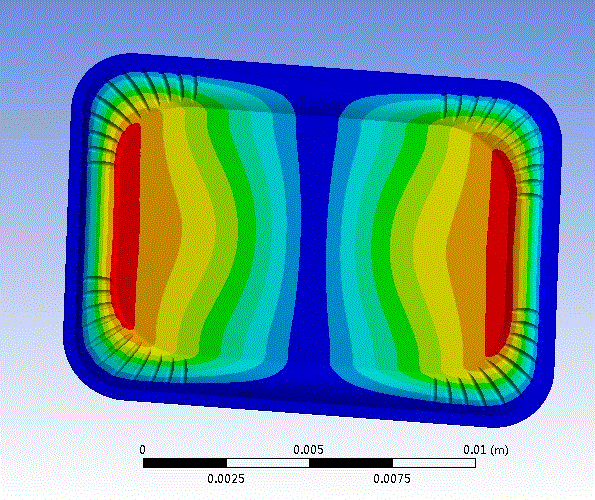

图片点击可在新窗口打开查看


实践需要理论来指导,理论需要实践来验证。
E-mail:acoustics_6#126.com
 回到顶部
帅哥哟,离线,有人找我吗?
小芯
  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 一介草民。
等级:职业侠客 帖子:98 积分:1588 威望:0 精华:0 注册:2011-10-19 9:17:57
  发帖心情 Post By:2014-5-16 8:05:01 [只看该作者]


图片点击可在新窗口打开查看


实践需要理论来指导,理论需要实践来验证。
E-mail:acoustics_6#126.com
 回到顶部
帅哥哟,离线,有人找我吗?
小芯
  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 一介草民。
等级:职业侠客 帖子:98 积分:1588 威望:0 精华:0 注册:2011-10-19 9:17:57
  发帖心情 Post By:2014-5-16 8:05:21 [只看该作者]


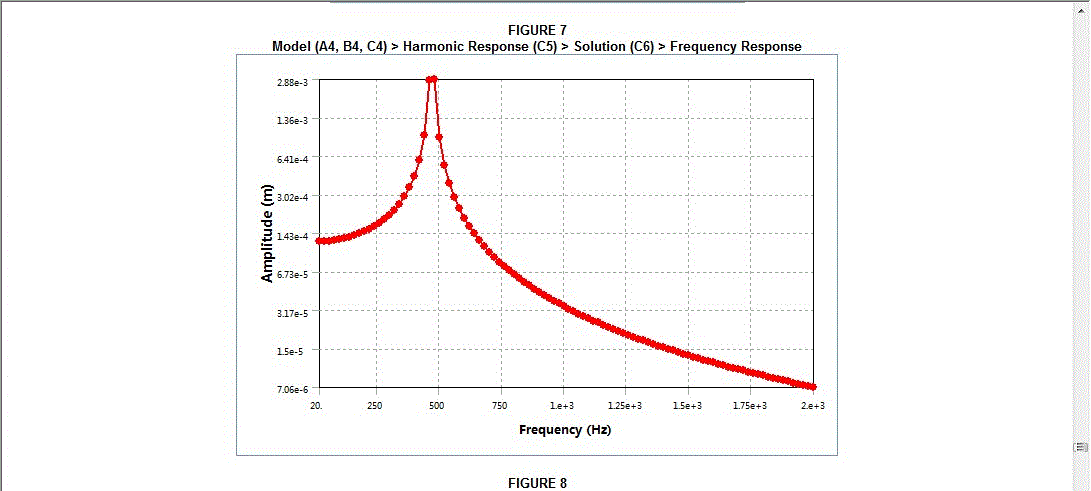

图片点击可在新窗口打开查看


实践需要理论来指导,理论需要实践来验证。
E-mail:acoustics_6#126.com
 回到顶部
帅哥哟,离线,有人找我吗?
小芯
  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 一介草民。
等级:职业侠客 帖子:98 积分:1588 威望:0 精华:0 注册:2011-10-19 9:17:57
  发帖心情 Post By:2014-5-16 8:38:34 [只看该作者]


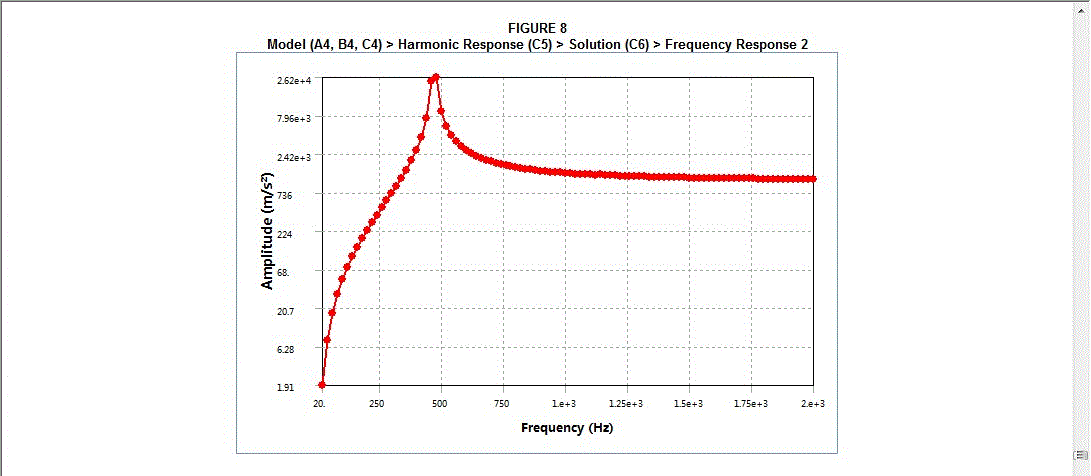

图片点击可在新窗口打开查看


实践需要理论来指导,理论需要实践来验证。
E-mail:acoustics_6#126.com
 回到顶部
美女呀,离线,留言给我吧!
lhyjs_63
  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游侠 帖子:20 积分:1152 威望:0 精华:0 注册:2006-9-24 15:53:19
请教  发帖心情 Post By:2014-5-16 14:58:08 [只看该作者]

您分析的这个模态是在真空中,还是空气中的。

 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  11楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2014-5-16 15:07:23 [只看该作者]

有没加音圈和胶水?

复合夹芯铝板?



学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
louis0812
  12楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:64 积分:733 威望:0 精华:0 注册:2013-4-20 10:21:01
  发帖心情 Post By:2014-7-11 17:21:49 [只看该作者]

自己用COMSOL做的一些仿真,和楼主的对比看下,一款直径20的喇叭.先是2D仿真下的SPL.我的老爷车电脑3维仿真建模了也算不出来.....


图片点击可在新窗口打开查看


关注我的微博http://weibo.com/1890769090/
 回到顶部
帅哥哟,离线,有人找我吗?
louis0812
  13楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:64 积分:733 威望:0 精华:0 注册:2013-4-20 10:21:01
  发帖心情 Post By:2014-7-11 17:23:05 [只看该作者]

上传错图片了....

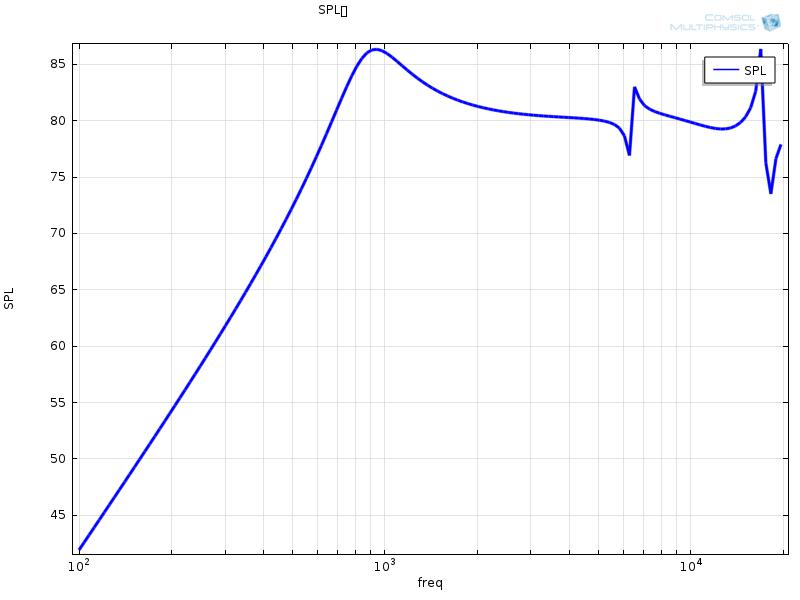

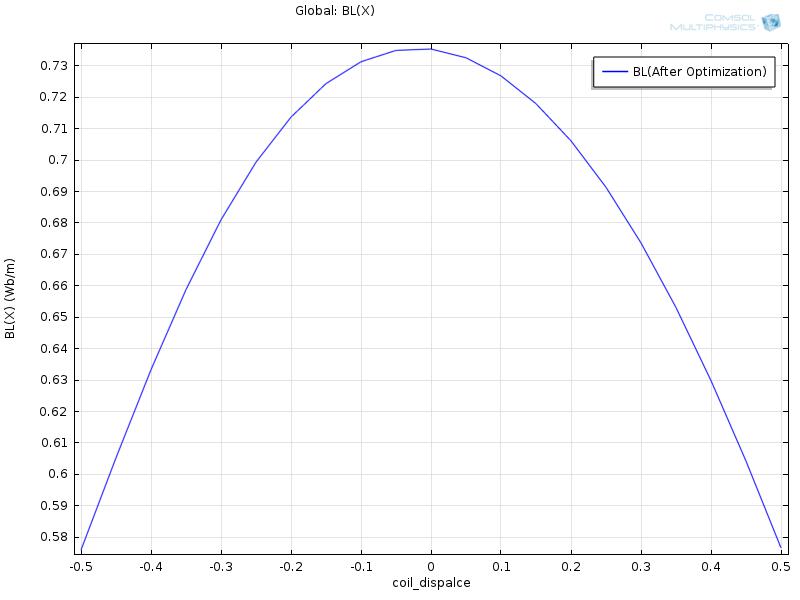

上面是优化后的BL(x)曲线,SPL曲线在这.由于已经不做喇叭了.所以没有和实际测试做对比...


图片点击可在新窗口打开查看
[此贴子已经被作者于2014-07-11 17:23:46编辑过]


关注我的微博http://weibo.com/1890769090/
 回到顶部
帅哥哟,离线,有人找我吗?
louis0812
  14楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:64 积分:733 威望:0 精华:0 注册:2013-4-20 10:21:01
  发帖心情 Post By:2014-7-11 17:24:52 [只看该作者]

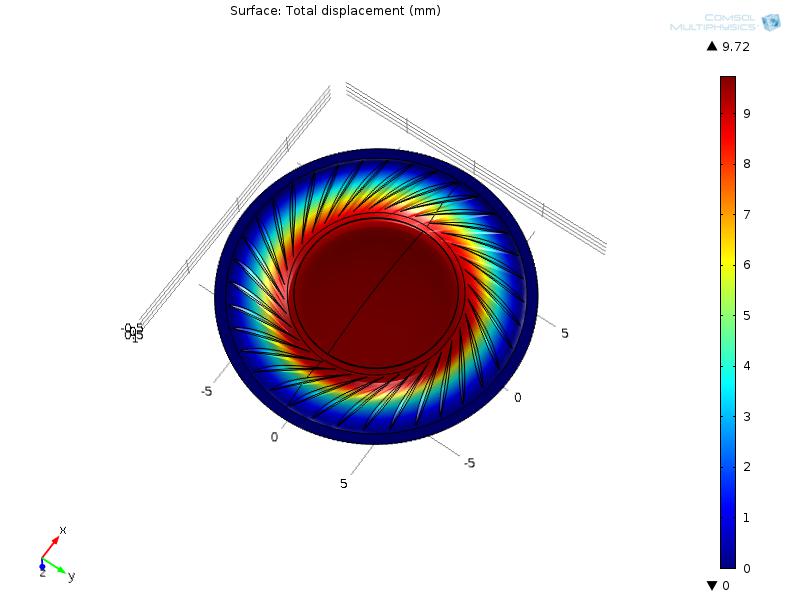

1,2阶的模态


图片点击可在新窗口打开查看此主题相关图片如下:model 1.jpg
图片点击可在新窗口打开查看

图片点击可在新窗口打开查看此主题相关图片如下:model 2.jpg
图片点击可在新窗口打开查看
[此贴子已经被作者于2014-07-11 17:25:32编辑过]


关注我的微博http://weibo.com/1890769090/
 回到顶部
帅哥哟,离线,有人找我吗?
louis0812
  15楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:64 积分:733 威望:0 精华:0 注册:2013-4-20 10:21:01
  发帖心情 Post By:2014-7-11 17:26:39 [只看该作者]

上面的模态未加空气域,未加音圈.但是将音圈的质量附加在音圈位置了.


关注我的微博http://weibo.com/1890769090/
 回到顶部
帅哥哟,离线,有人找我吗?
xiaomifeng_901
  16楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游侠 帖子:28 积分:330 威望:0 精华:0 注册:2012-5-13 21:09:35
  发帖心情 Post By:2014-7-11 17:51:24 [只看该作者]

音圈给膜片音圈位置的增加的强度没有加上去,所以我觉得还是加上去比较好呀。

另外膜片震动模态的仿真,单位如果是mm的话,位移的大小有点夸张。


 回到顶部
帅哥哟,离线,有人找我吗?
louis0812
  17楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:64 积分:733 威望:0 精华:0 注册:2013-4-20 10:21:01
  发帖心情 Post By:2014-7-11 19:56:02 [只看该作者]

我是这样理解的!模态没有施加载荷!所以位移应该会和实际有差别!


关注我的微博http://weibo.com/1890769090/
 回到顶部
帅哥哟,离线,有人找我吗?
kensey0812
  18楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游侠 帖子:30 积分:467 威望:0 精华:0 注册:2012-6-25 21:27:39
  发帖心情 Post By:2014-7-12 23:13:25 [只看该作者]

同一个磁路的3D及2D的仿真。BL的计算结果基本一致。

 回到顶部
帅哥哟,离线,有人找我吗?
kensey0812
  19楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游侠 帖子:30 积分:467 威望:0 精华:0 注册:2012-6-25 21:27:39
  发帖心情 Post By:2014-7-12 23:21:26 [只看该作者]

图在这里
[此贴子已经被作者于2014-07-12 23:21:53编辑过]

 回到顶部
帅哥哟,离线,有人找我吗?
louis0812
  20楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:64 积分:733 威望:0 精华:0 注册:2013-4-20 10:21:01
  发帖心情 Post By:2014-7-12 23:32:09 [只看该作者]

用成以前的账号了。。。还发上传不了图?算了,最后仿真的计算结果2D的BL(0,72 T*m)和3D(0.70 T*m)的相差差不多。看来不用迷信3D的会准确多少。
[此贴子已经被作者于2014-07-12 23:35:39编辑过]


关注我的微博http://weibo.com/1890769090/
 回到顶部
