用comsol仿真喇叭磁回性能 发帖心情

Post By：2018-7-14 17:38:03 [只看该作者]

大佬们好，这是我在论坛里第二次发帖，对于电声行业，也是个小菜鸟，如果有说错的，请各位多多包涵，在此虚心指教；

对磁路进行仿真，

1：可以对磁路饱和进行评价，以了解铁磁材料是否被充分利用

2；对空气隙中的磁通密度分布的评价（大小、形状、对称性）和增强形状以获得更好的轮廓或更高的磁通密度的可能性

3：对音圈的力因子（BLx）进行评估（comsol）

磁路仿真软件有 femm 或者comsol 。



[此贴子已经被作者于2018-07-14 17:38:55编辑过]

war31020350070

小大 2楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：业余侠客帖子：45 积分：407 威望：0 精华：0 注册：2016-9-11 13:23:39

Post By：2018-7-14 17:48:00 [只看该作者]

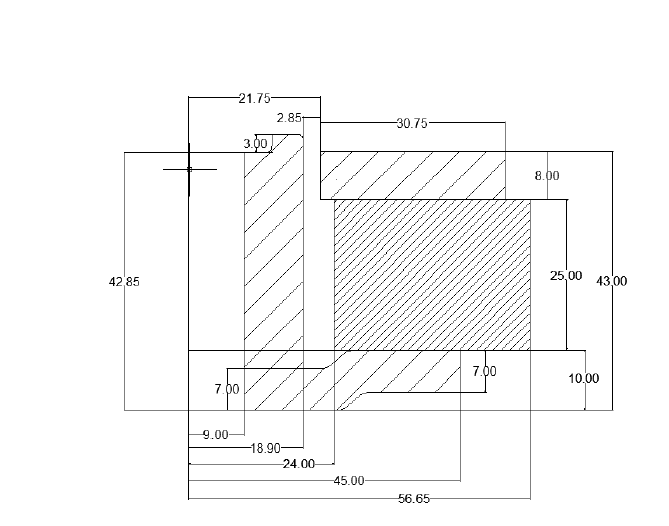

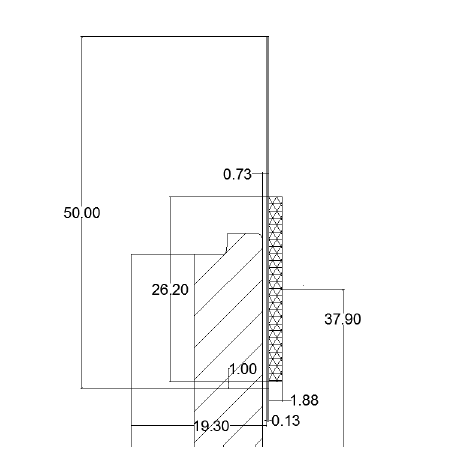

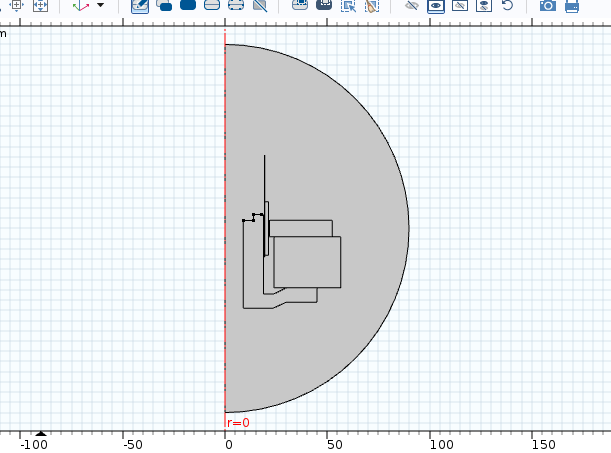

将设计好的磁路保存为dxf格式，导入comsol；使用二维轴对称分析（快速效率），
图片点击可在新窗口打开查看

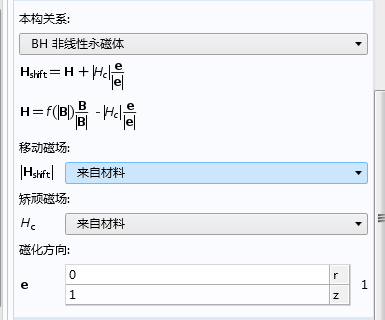

添加并设置响应的材料；comsol可以定义非线性磁性材料及磁化方向
图片点击可在新窗口打开查看


使用mf（磁场）稳态求解；如无特殊要求软件自动根据物理场进行网格剖分，不需要自己设置剖分网格（比femm方便点）；最后计算；后处理得出结果

war31020350070

小大 3楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：业余侠客帖子：45 积分：407 威望：0 精华：0 注册：2016-9-11 13:23:39

Post By：2018-7-16 8:25:04 [只看该作者]

论坛上传图片的模块有点蛋疼

war31020350070

小大 4楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：业余侠客帖子：45 积分：407 威望：0 精华：0 注册：2016-9-11 13:23:39

Post By：2018-7-16 8:27:10 [只看该作者]

？？？


JXJJZZ

小大 5楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：职业侠客帖子：123 积分：958 威望：0 精华：0 注册：2015-1-13 17:05:14

Post By：2018-7-16 10:17:19 [只看该作者]

继续。。。。（赞）

插一脚哈，

2D图看的有点眼花缭乱，剖面线能打不同角度吗，标注线能与实体线区分下粗细吗？或者你箭头放大点啦。

这家伙很懒，什么都没留下！

war31020350070

小大 6楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：业余侠客帖子：45 积分：407 威望：0 精华：0 注册：2016-9-11 13:23:39

Post By：2018-7-16 16:46:35 [只看该作者]

楼上说的问题；都是可以在comsol的后处理模块进行处理的；主要是论坛限制上每天上传的图片量；后面我还会更新；主要是comsol仿真bl（x）

war31020350070

小大 7楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：业余侠客帖子：45 积分：407 威望：0 精华：0 注册：2016-9-11 13:23:39

Post By：2018-7-17 8:10:34 [只看该作者]

1111


如图后处理得到磁通密度及相对磁导率；

war31020350070

小大 8楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：业余侠客帖子：45 积分：407 威望：0 精华：0 注册：2016-9-11 13:23:39

Post By：2018-7-17 8:12:30 [只看该作者]

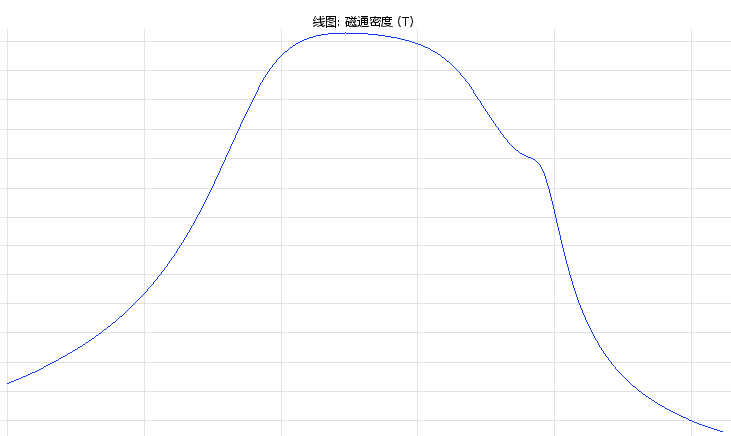

音圈长度相对于磁间隙磁通密度t
图片点击可在新窗口打开查看


war31020350070

小大 9楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：业余侠客帖子：45 积分：407 威望：0 精华：0 注册：2016-9-11 13:23:39

Post By：2018-7-17 8:15:38 [只看该作者]

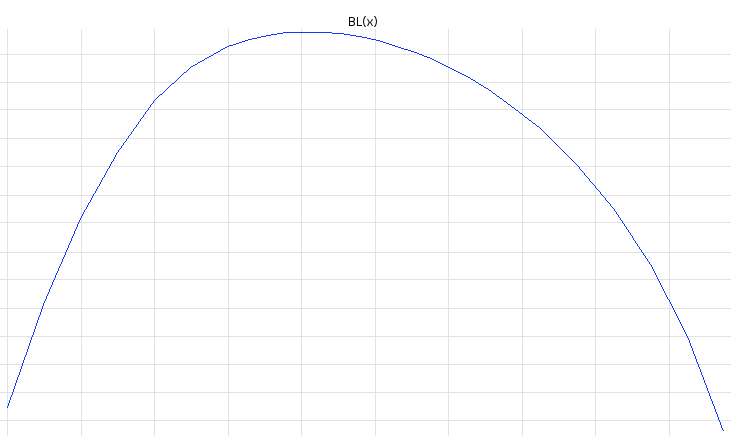

关于blx；用comsol 参数化扫描定义音圈位置，求解出结果
图片点击可在新窗口打开查看


war31020350070

小大 10楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：业余侠客帖子：45 积分：407 威望：0 精华：0 注册：2016-9-11 13:23:39

Post By：2018-7-17 8:31:22 [只看该作者]

上两个没做坐标轴；从新上传

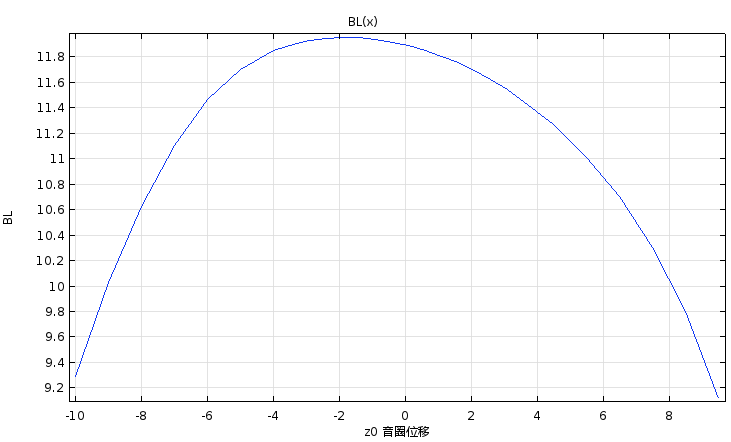

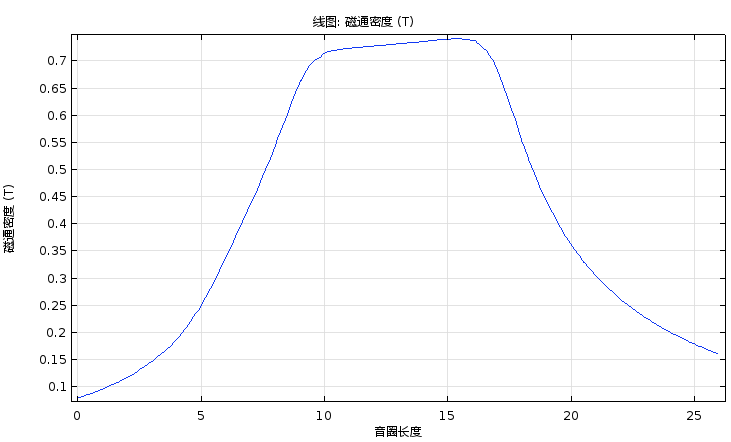

图片点击可在新窗口打开查看



war31020350070

小大 11楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：业余侠客帖子：45 积分：407 威望：0 精华：0 注册：2016-9-11 13:23:39

Post By：2018-7-17 8:40:31 [只看该作者]

如第一幅图，是磁通密度等值线；可以看到磁间隙的密度是否对称；第二幅是磁路相对磁导率；磁导率越小；说明软铁越接近饱和；可以根据成本与性能从新设计软铁部分（或用拓扑优化；不过拓扑优化相对于计算磁路静磁场来说非常慢；不如直接改模型再跑一次）；音圈磁通大家都知道的；最后的BL(x)是定义音圈相对位置；计算得到的；音圈初始位置为0；
