主题：刚好有振动SPK的图片,发下与坛子里的兄弟们分享.
帅哥哟，离线，有人找我吗？
听风者
 小大  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信

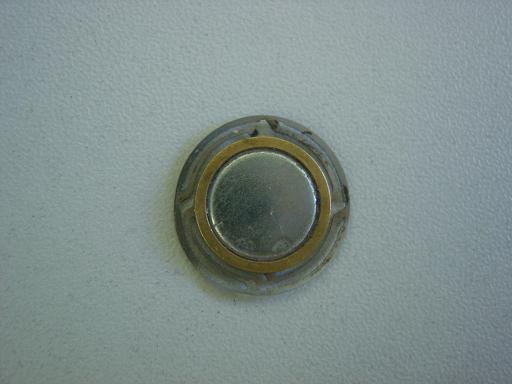

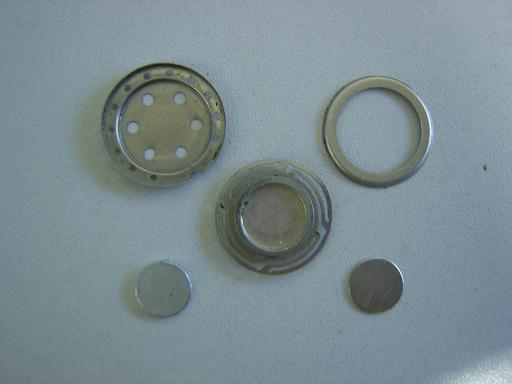

等级：新手上路 帖子：83 积分：917 威望：0 精华：0 注册：2007-1-31 14:42:09 		刚好有振动SPK的图片,发下与坛子里的兄弟们分享.  发帖心情 Post By：2007-8-30 15:16:06 [只看该作者]


图片点击可在新窗口打开查看


图片点击可在新窗口打开查看
 回到顶部
帅哥哟，离线，有人找我吗？
听风者
 小大  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：83 积分：917 威望：0 精华：0 注册：2007-1-31 14:42:09 		  发帖心情 Post By：2007-8-30 15:17:44 [只看该作者]


图片点击可在新窗口打开查看

不能发了,一天只能发5幅图片的限制啊!
 回到顶部
帅哥哟，离线，有人找我吗？
听风者
 小大  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：83 积分：917 威望：0 精华：0 注册：2007-1-31 14:42:09 		  发帖心情 Post By：2007-8-30 15:34:15 [只看该作者]

图片点击可在新窗口打开查看

 回到顶部
帅哥哟，离线，有人找我吗？
Eagle
 小大  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 吃素的鹰
等级：版主 帖子：1101 积分：14326 威望：2 精华：5 注册：2005-11-11 8:11:09 		  发帖心情 Post By：2007-8-30 15:43:01 [只看该作者]

看了半天没搞清振动的动力从何处来，凭音圈和膜片的重量似乎不足以推动整个扬声器振动。图片点击可在新窗口打开查看


^_^ 天地生万物，是物皆有道；得道可明，未得必惘。惘因未得道，而
明亦未必得道，终即始也。
 回到顶部
帅哥哟，离线，有人找我吗？
听风者
 小大  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：83 积分：917 威望：0 精华：0 注册：2007-1-31 14:42:09 		  发帖心情 Post By：2007-8-30 15:50:28 [只看该作者]

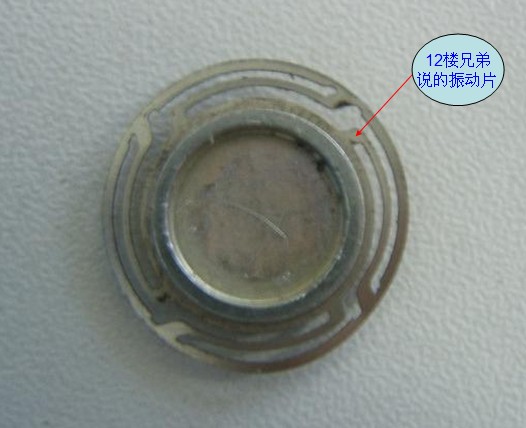

楼上的老大,U铁在此款SPK里面其实相当于是悬空的,悬在上面图片中的振动片上的,SPK在发声时U铁晃动,从而带动振动片而产生振动.图片点击可在新窗口打开查看

其实类似的图片上的振动片小弟在04年的时候在Sony的一套家庭影院上的高音SPK上见过,起的作用是定位支片的作用,音圈粘在上面的,只不过材料是塑料的,当时很惊讶Sony不怕灰尘进到SPK的磁路里面去.

图片点击可在新窗口打开查看

 回到顶部
帅哥哟，离线，有人找我吗？
Eagle
 小大  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 吃素的鹰
等级：版主 帖子：1101 积分：14326 威望：2 精华：5 注册：2005-11-11 8:11:09 		  发帖心情 Post By：2007-8-30 16:35:57 [只看该作者]

力是相互作用的，很明显相互作用的其中一方就是音圈和膜片，因为所有的动力来源是音圈与磁路的相互作用力。当磁路不动时，所有的动力集中让音圈运动，当磁路可动时，音圈和磁路都动而且是相向的。但是由于相对于磁路来说，间圈和膜片加起来的质量很也轻啊，足以推动U铁运动吗？而且从图上看音圈也不是很长，有那么大推力吗？没试过，真的有点不明白。


^_^ 天地生万物，是物皆有道；得道可明，未得必惘。惘因未得道，而
明亦未必得道，终即始也。
 回到顶部
帅哥哟，离线，有人找我吗？
昱辰
 小大  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 天高任我飞
等级：新手上路 帖子：332 积分：2885 威望：0 精华：0 注册：2006-9-13 22:38:38 		  发帖心情 Post By：2007-8-30 17:15:16 [只看该作者]

可能关键还是在那个质量环上啊！

 回到顶部
帅哥哟，离线，有人找我吗？
jickzg
 小大  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小学生
等级：新手上路 帖子：164 积分：3220 威望：0 精华：0 注册：2007-3-22 9:51:58 		  发帖心情 Post By：2007-8-30 18:48:40 [只看该作者]

以下是引用Eagle在2007-08-30 16:35:57的发言：
力是相互作用的，很明显相互作用的其中一方就是音圈和膜片，因为所有的动力来源是音圈与磁路的相互作用力。当磁路不动时，所有的动力集中让音圈运动，当磁路可动时，音圈和磁路都动而且是相向的。但是由于相对于磁路来说，间圈和膜片加起来的质量很也轻啊，足以推动U铁运动吗？而且从图上看音圈也不是很长，有那么大推力吗？没试过，真的有点不明白。

同感!也很迷惑.


没有做不到,只有想不到.心有多远,舞台就有多大!
 回到顶部
帅哥哟，离线，有人找我吗？
aleoky
 小大  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：黑侠 帖子：500 积分：6600 威望：0 精华：0 注册：2005-12-12 8:12:09 		  发帖心情 Post By：2007-8-30 19:04:25 [只看该作者]


图片点击可在新窗口打开查看
和我的有点差别哦


扰人自扰，自扰扰人
 回到顶部
帅哥哟，离线，有人找我吗？
田园风光
 小大  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：103 积分：993 威望：0 精华：0 注册：2007-1-8 13:19:59 		  发帖心情 Post By：2007-9-1 11:33:00 [只看该作者]

这个我看效率不怎么样.但是实际上的应用效果没有试过;
 回到顶部
帅哥哟，离线，有人找我吗？
Acoustics
 小大  11楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级：版主 帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44 		  发帖心情 Post By：2007-9-1 16:04:45 [只看该作者]

但是由于相对于磁路来说，音圈和膜片加起来的质量很也轻啊，足以推动U铁运动吗？而且从图上看音圈也不是很长，有那么大推力吗？

膜片不能太软,力来源于BL,质量的差异无非导致加速度的不同,不影响力的大小.

近似理解:F=kx=BLI=m1*a1=m2*a2

学无止境！
 回到顶部
帅哥哟，离线，有人找我吗？
Eagle
 小大  12楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 吃素的鹰
等级：版主 帖子：1101 积分：14326 威望：2 精华：5 注册：2005-11-11 8:11:09 		  发帖心情 Post By：2007-9-2 10:38:23 [只看该作者]

是否不是整只扬声器都在运动，而只是振动片＋磁路在运动？如果是这样的话比较容易理解。

^_^ 天地生万物，是物皆有道；得道可明，未得必惘。惘因未得道，而
明亦未必得道，终即始也。
 回到顶部
帅哥哟，离线，有人找我吗？
changzhou123
 小大  13楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 CEO
等级：新手上路 帖子：135 积分：1358 威望：0 精华：0 注册：2007-3-7 11:48:05 		  发帖心情 Post By：2007-9-2 19:04:52 [只看该作者]

12楼的DX，那个好象是弹簧板，这个东东的关键就是质量环，其余的都很简单，AAC好象申请过专利图片点击可在新窗口打开查看


长江后浪推前浪，前浪死在沙滩上*****
 回到顶部
帅哥哟，离线，有人找我吗？
guang
 小大  14楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 ＳＰＬ
等级：新手上路 帖子：121 积分：1091 威望：0 精华：0 注册：2007-5-27 22:42:58 		  发帖心情 Post By：2007-9-2 23:11:36 [只看该作者]

好图片，图片点击可在新窗口打开查看

 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  15楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51244 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2007-9-3 9:08:21 [只看该作者]

质量环,可以不要的.


声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  16楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51244 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2007-9-3 9:12:21 [只看该作者]

关键是顺性元件(类似蝶型弹波,注意材料抗疲劳性及批量生产的一致性)


声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
SHILEI
 小大  17楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：40 积分：1236 威望：0 精华：0 注册：2005-12-6 16:14:35 		  发帖心情 Post By：2007-9-3 17:05:01 [只看该作者]

 请问

这起是作用的
 回到顶部
帅哥哟，离线，有人找我吗？
田园风光
 小大  18楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：103 积分：993 威望：0 精华：0 注册：2007-1-8 13:19:59 		  发帖心情 Post By：2007-9-4 12:28:17 [只看该作者]

我装进手机内听过没有实际的效果,只是有点震动感;

 回到顶部
帅哥哟，离线，有人找我吗？
goboto
 小大  19楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友 发短信
等级：新手上路 帖子：84 积分：1080 威望：0 精华：0 注册：2007-4-16 16:25:16 		  发帖心情 Post By：2007-9-4 12:56:30 [只看该作者]

图片点击可在新窗口打开查看


不要迷信专家、教授；多学习、多实践、多总结，相信自己是最棒的，你能！广交同行朋友，ＱＱ：１８３２０４６４３
 回到顶部
帅哥哟，离线，有人找我吗？
jeffxu
 小大  20楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：53 积分：779 威望：0 精华：0 注册：2007-8-21 16:43:56 		  发帖心情 Post By：2007-9-8 20:00:31 [只看该作者]

那个东西是AAC的吗?
 回到顶部
