主题:看一款微型扬声器的阻抗曲线

帅哥哟,离线,有人找我吗?
Acoustics
  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
看一款微型扬声器的阻抗曲线  发帖心情 Post By:2007-9-25 12:33:39 [只看该作者]


图片点击可在新窗口打开查看

口径20mm



学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
jma
  2楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2007-9-25 13:29:28 [只看该作者]

好奇怪的参数啊!

谐振频率只有155HZ,原来这么小口径的微型扬声器的谐振频率可以做到如此低.

QES竟然达到了39之多.是不是磁路太小了?

费解.




独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2007-9-25 13:34:04 [只看该作者]

BL: 0.52 T*m


学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
jma
  4楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2007-9-25 13:47:03 [只看该作者]

以下是引用Acoustics在2007-09-25 13:34:04的发言:
BL: 0.52 T*m

既然已经知道BL值了,似乎可以推算出其他参数,可以知道造成QES达到39之高和谐振频率如此低的原因.

偶这人有点懒,还是让勤快的DX贴出来吧.

图片点击可在新窗口打开查看图片点击可在新窗口打开查看


独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
winnie9999
  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小学生
等级:新手上路 帖子:322 积分:2836 威望:0 精华:0 注册:2007-5-8 10:27:21
  发帖心情 Post By:2007-9-25 13:47:30 [只看该作者]

好,f0如此低啊

楼主可否详细介绍一二。



海纳百川,有容乃大;壁立千仞,无欲则刚。
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2007-9-26 13:26:37 [只看该作者]

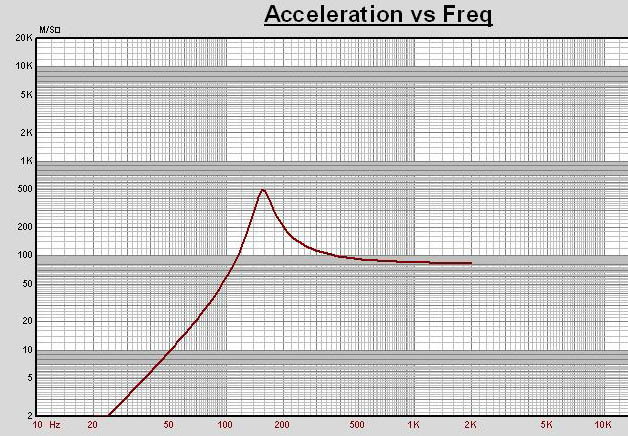

再看一下加速度曲线:


图片点击可在新窗口打开查看


学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2007-9-26 13:31:32 [只看该作者]

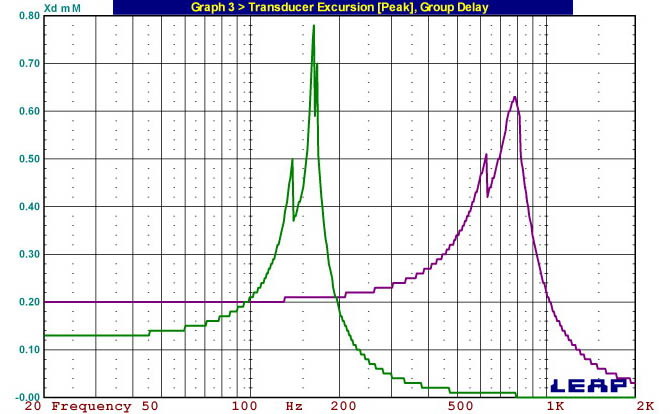

振幅曲线:




图片点击可在新窗口打开查看


学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2007-9-26 13:34:08 [只看该作者]

振幅比较大,0.5W时纯音已经不太好.


学无止境!
