[求助]小喇叭的失真  发帖心情 Post By:2008-1-25 11:27:38 [只看该作者]


图片点击可在新窗口打开查看

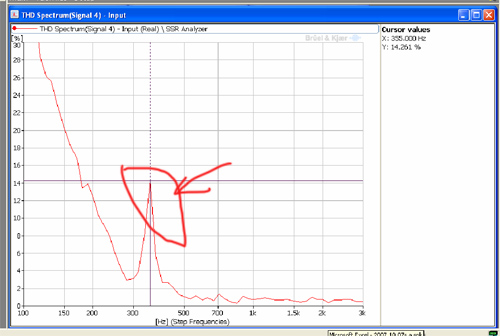

见上图,造成300Hz附近的失真尖峰的原因能有哪些?(喇叭为耳机喇叭,F0=150Hz)


 回到顶部
帅哥哟,离线,有人找我吗?
Dragon
  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:515 积分:4580 威望:0 精华:0 注册:2007-2-2 12:46:11
  发帖心情 Post By:2008-1-28 13:54:15 [只看该作者]

我看主要是两引线的处理


Acoustic solution designer!
 回到顶部
帅哥哟,离线,有人找我吗?
jma
  3楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2008-1-28 16:01:43 [只看该作者]

能不能看看喇叭的频响曲线,或许有点发现......

这个峰有可能是某部分震动畸变.

图片点击可在新窗口打开查看



独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
novozymes
  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:71 积分:720 威望:0 精华:0 注册:2007-11-19 12:07:25
  发帖心情 Post By:2008-2-1 5:19:05 [只看该作者]

改变一下膜的厚度,解决薄膜皱,使振动平衡


 回到顶部
帅哥哟,离线,有人找我吗?
novozymes
  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:71 积分:720 威望:0 精华:0 注册:2007-11-19 12:07:25
  发帖心情 Post By:2008-2-1 5:24:02 [只看该作者]

尖峰太大了,振动系统质量太小。增加线圈胶水效果不会太明显,可以增加膜片配重。

 回到顶部
帅哥哟,离线,有人找我吗?
kangyuanoo
  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:60 积分:666 威望:0 精华:0 注册:2007-11-19 9:46:14
  发帖心情 Post By:2008-2-18 22:02:28 [只看该作者]

膜片有折痕,不够硬

 回到顶部
帅哥哟,离线,有人找我吗?
bxiong
  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:198 积分:2457 威望:0 精华:0 注册:2005-11-10 20:40:19
  发帖心情 Post By:2008-2-19 8:13:36 [只看该作者]

我的见意是1.测试条件及测试环境方面检讨,2.检讨一下你的工艺(胶水重量),3.再检讨一下膜片


 回到顶部
帅哥哟,离线,有人找我吗?
bxiong
  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:198 积分:2457 威望:0 精华:0 注册:2005-11-10 20:40:19
  发帖心情 Post By:2008-2-19 8:15:45 [只看该作者]

膜片是最后变动的

 回到顶部
帅哥哟,离线,有人找我吗?
白菜
  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:黑侠 帖子:564 积分:4525 威望:0 精华:8 注册:2006-8-17 17:58:33
  发帖心情 Post By:2008-2-21 9:11:34 [只看该作者]

100Hz达到30%是不是有点大


。。。。。。。。。。。。。。。。。。疾风知劲草,岁寒见后凋。。。。。。。。。。。。。。。。。。
 回到顶部
帅哥哟,离线,有人找我吗?
yfhua123
  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:职业侠客 帖子:87 积分:2110 威望:0 精华:0 注册:2007-3-14 8:31:30
  发帖心情 Post By:2008-2-27 14:00:01 [只看该作者]

经过数次试验,此处的尖峰与两引线的关系不大.修改膜片后,有效果,但此峰还有.只是不过小了些.


 回到顶部
帅哥哟,离线,有人找我吗?
novozymes
  11楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:71 积分:720 威望:0 精华:0 注册:2007-11-19 12:07:25
  发帖心情 Post By:2008-4-14 15:19:10 [只看该作者]

加边胶使f0 值走上线 试试吧


 回到顶部
帅哥哟,离线,有人找我吗?
jma
  12楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2008-4-14 16:33:54 [只看该作者]

楼主没有结果了吗?


独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
客人(58.61.*.*)
  13楼


  发帖心情 Post By:2008-4-14 16:52:55 [只看该作者]

有结果吗?

 回到顶部
客人(219.133.*.*)
  14楼


  发帖心情 Post By:2008-4-15 23:35:20 [只看该作者]

条件不清楚

 回到顶部
帅哥哟,离线,有人找我吗?
yfhua123
  15楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:职业侠客 帖子:87 积分:2110 威望:0 精华:0 注册:2007-3-14 8:31:30
  发帖心情 Post By:2008-4-16 17:23:49 [只看该作者]

修改了膜片中心音圈台阶位的两侧,加强了一些


 回到顶部
帅哥哟,离线,有人找我吗?
yg5i
  16楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游侠 帖子:27 积分:325 威望:0 精华:0 注册:2006-2-7 8:41:56
  发帖心情 Post By:2008-4-16 19:34:56 [只看该作者]

试试加厚mesh

 回到顶部
帅哥哟,离线,有人找我吗?
wabin
  17楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游民 帖子:16 积分:585 威望:0 精华:0 注册:2006-8-10 18:48:31
  发帖心情 Post By:2008-4-22 13:16:20 [只看该作者]

樓主結果是如何改善的,小弟也遇到這種問題了可否指教一二


 回到顶部
帅哥哟,离线,有人找我吗?
yangminghui1015
  18楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:43 积分:271 威望:0 精华:0 注册:2008-4-1 13:21:19
  发帖心情 Post By:2008-4-22 17:14:20 [只看该作者]

跟各位学习了,我不是做技术的,所以不能提供什么好的意见,不过你们的意见对我起了很大的作用,在我见客户的时候又多了几分筹码


 回到顶部
帅哥哟,离线,有人找我吗?
dgw1495
  19楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:侠之大者 帖子:271 积分:1966 威望:0 精华:0 注册:2006-11-11 13:41:47
  发帖心情 Post By:2008-8-1 20:09:26 [只看该作者]

嗯 ,看看高手们的意见

 回到顶部
美女呀,离线,留言给我吧!
zuolijun
  20楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:职业侠客 帖子:82 积分:842 威望:0 精华:0 注册:2009-11-20 8:58:13
回复:(yfhua123)修改了膜片中心音圈台阶位的两侧,...  发帖心情 Post By:2012-7-20 17:36:18 [只看该作者]

    请问楼主是改了这个地方就好了吗
