主题:关于扬声器在密闭腔内功率及F0与后音腔容积关系

帅哥哟,离线,有人找我吗?
wusibing720
  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 浪子
等级:业余侠客 帖子:50 积分:827 威望:0 精华:0 注册:2007-12-10 9:32:12
关于扬声器在密闭腔内功率及F0与后音腔容积关系  发帖心情 Post By:2011-7-16 14:59:12 [只看该作者]



[此贴子已经被作者于2011-07-16 17:16:19编辑过]

 回到顶部
帅哥哟,离线,有人找我吗?
ybx1216
  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:155 积分:2178 威望:0 精华:0 注册:2005-11-15 17:36:26
  发帖心情 Post By:2011-7-16 20:24:06 [只看该作者]

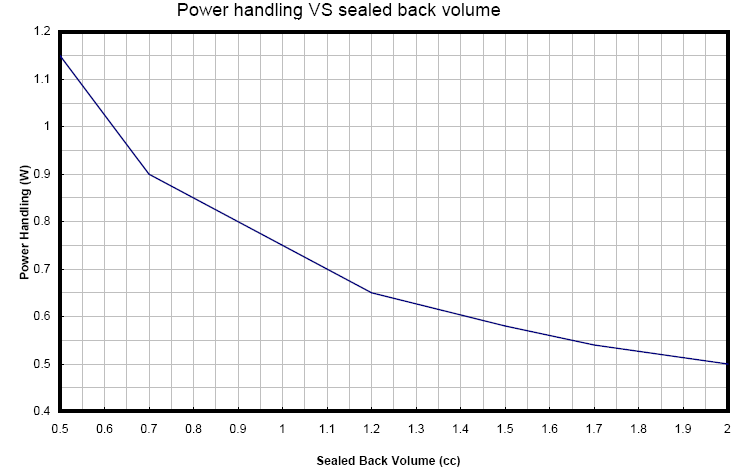

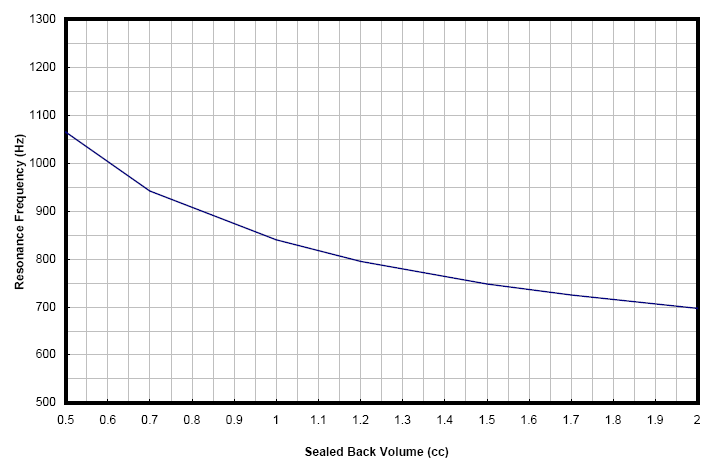

下图为某款扬声器的额定功率、Fo和后音腔的关系图


图片点击可在新窗口打开查看

图片点击可在新窗口打开查看

[此贴子已经被作者于2011-07-16 20:36:22编辑过]

 回到顶部
帅哥哟,离线,有人找我吗?
shenhuilw
  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:322 积分:2217 威望:0 精华:0 注册:2009-9-15 11:51:20
  发帖心情 Post By:2011-7-18 8:55:55 [只看该作者]

图片点击可在新窗口打开查看

 回到顶部
帅哥哟,离线,有人找我吗?
wlj2009
  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:职业侠客 帖子:121 积分:953 威望:0 精华:0 注册:2009-7-18 17:13:24
  发帖心情 Post By:2011-7-18 11:10:10 [只看该作者]

二楼的曲线应该是根据1115来做的吧~看起来整条曲线的斜率有几处变化,说明功率及F0相对于后腔容积都存在一个变化的阀值,这条曲线应该不是适用于所有产品的吧?F0曲线还好有公式可循,但是功率就会比较麻烦了,要想得到答案需要针对产品做大量的实验,总结出相应的规律继而成为公司的财富,对于大公司,产品各环节较稳定的公司很有用,哈哈~

 回到顶部
帅哥哟,离线,有人找我吗?
jma
  5楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2011-7-18 20:41:08 [只看该作者]

相应的对应关系不是太明确,对于功率的考虑还是主要从两方面去可虑:机械功率与热功率。

虽然单体扬声器在密闭腔内承受的机械功率较大,但是其散热不得利,往往所承受的热功率有所减小。



独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
jma
  6楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2011-7-18 20:45:01 [只看该作者]

单体与密闭式腔体的设计可以参考密闭式音箱的设计原理。


独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
Donaldming
  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游侠 帖子:33 积分:241 威望:0 精华:0 注册:2007-1-2 21:00:52
  发帖心情 Post By:2011-7-19 20:50:51 [只看该作者]

可以基于线圈的电阻随温度变化的关系(类似于铜电阻测温的原理),安排实际的温升功率曲线测试;一般在散热和信号类型不变的情况下,可以近似的认为温升(摄氏度)值和功率成正比;

应用复合膜的扬声器,其振膜材料随温度升高会变软,因此同样的后腔容积下,工作在高温下,F0会偏低


 回到顶部
帅哥哟,离线,有人找我吗?
半通水
  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 校长
等级:新手上路 帖子:188 积分:1281 威望:0 精华:0 注册:2008-6-12 22:33:24
  发帖心情 Post By:2011-7-24 22:59:06 [只看该作者]

以下是引用Donaldming在2011-07-19 20:50:51的发言:

可以基于线圈的电阻随温度变化的关系(类似于铜电阻测温的原理),安排实际的温升功率曲线测试;一般在散热和信号类型不变的情况下,可以近似的认为温升(摄氏度)值和功率成正比;

应用复合膜的扬声器,其振膜材料随温度升高会变软,因此同样的后腔容积下,工作在高温下,F0会偏低

F0真的会降低?


而后,做一个简单的人
 回到顶部
帅哥哟,离线,有人找我吗?
wlj2009
  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:职业侠客 帖子:121 积分:953 威望:0 精华:0 注册:2009-7-18 17:13:24
  发帖心情 Post By:2011-7-27 14:19:33 [只看该作者]

 不同室温下测试单体的F0是有差异的~
