声学楼论坛技术交流区电声器件与系统设计微型电声器件设计室 → 求助:请各位大侠帮忙看一下曲线如何修正?


  共有11779人关注过本帖树形打印复制链接

主题:求助:请各位大侠帮忙看一下曲线如何修正?

帅哥哟,离线,有人找我吗?
dgliangyu
  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游民 帖子:17 积分:198 威望:0 精华:0 注册:2011-3-8 20:38:57
求助:请各位大侠帮忙看一下曲线如何修正?  发帖心情 Post By:2012-1-12 12:20:39 [只看该作者]

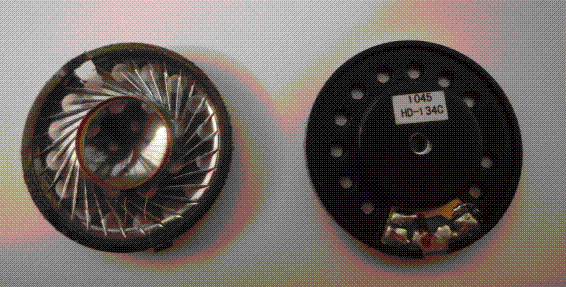

40MM胶壳-32欧(有骨架音圈),耳机上的喇叭,客户要求声音要清晰(游戏上用的耳机)。




图片点击可在新窗口打开查看







图片点击可在新窗口打开查看

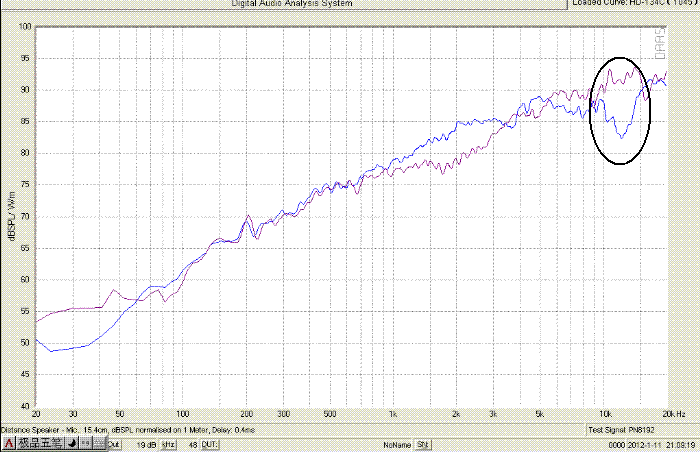

(曲线图中红色线为客户原样,蓝色线为我们自己产品的曲线)

主要想将10K~20KHZ之间的谷拉平,请各位大侠帮忙看一下曲线如何修正的办法?






 回到顶部
帅哥哟,离线,有人找我吗?
jma
  2楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2012-1-12 13:11:56 [只看该作者]

貌似音圈骨架和膜片的粘结部分有点小小的问题?音圈的重量是否和客户的一样?





看楼主的曲线不单单是在高频部分和客户的样品有所差异,中频部分也是同样有差异?

[此贴子已经被作者于2012-01-12 13:13:26编辑过]


独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
dgliangyu
  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游民 帖子:17 积分:198 威望:0 精华:0 注册:2011-3-8 20:38:57
  发帖心情 Post By:2012-1-12 14:13:14 [只看该作者]

感谢jma!!

是的,在1K-3KHZ也有点差别,客户也同意接受,但在10K~20KHZ之间的谷客户要求必须拉平,我们将客户的实物全部照抄样的,但总是在10K-20KHZ都有个谷;



请教各位大侠,那部分配件影响此谷最大呢??


 回到顶部
帅哥哟,离线,有人找我吗?
zhouqiang
  4楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游民 帖子:12 积分:165 威望:0 精华:0 注册:2012-1-11 20:03:26
  发帖心情 Post By:2012-1-12 14:37:27 [只看该作者]

这曲线搞得有点雷人啊

 回到顶部
帅哥哟,离线,有人找我吗?
国明
  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:蜘蛛侠 帖子:1444 积分:10278 威望:0 精华:5 注册:2005-11-10 16:39:36
  发帖心情 Post By:2012-1-12 16:37:32 [只看该作者]

膜片硬度不够. 这个改进其实很简单, 因为客人的样品你们已经有了, 做到同他99%一致即可.

一个是膜片的材质不同,另一个是结构,花纹会略有差别,所以最后的曲线不会一样, 你们现在做的是

怎么样减少两者的差别.


 回到顶部
帅哥哟,离线,有人找我吗?
Tannoyman
  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 无为(老子语)
等级:新手上路 帖子:222 积分:1543 威望:0 精华:0 注册:2009-11-5 11:24:55
  发帖心情 Post By:2012-1-12 17:51:02 [只看该作者]

楼主,看帖不注意楼上的DX的问题,其实很多答案都隐藏在问题内!



别人笑我太疯癫,我笑他人看不穿!
疯癫之人,必有过人之处!
 回到顶部
帅哥哟,离线,有人找我吗?
Tannoyman
  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 无为(老子语)
等级:新手上路 帖子:222 积分:1543 威望:0 精华:0 注册:2009-11-5 11:24:55
  发帖心情 Post By:2012-1-12 18:06:12 [只看该作者]

楼主的这个耳机单元是在自由场测试的吧?

考虑下影响扬声器高频特性的因素吧。



小声的问一声:楼主的客户是不是KOSS?

[此贴子已经被作者于2012-01-12 18:55:21编辑过]


别人笑我太疯癫,我笑他人看不穿!
疯癫之人,必有过人之处!
 回到顶部
帅哥哟,离线,有人找我吗?
weiwei
  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:业余侠客 帖子:42 积分:606 威望:0 精华:0 注册:2009-6-3 11:48:46
  发帖心情 Post By:2012-1-13 9:49:13 [只看该作者]

试着更换一下硬度较高的胶水试一下。


 回到顶部
帅哥哟,离线,有人找我吗?
weiwei
  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:业余侠客 帖子:42 积分:606 威望:0 精华:0 注册:2009-6-3 11:48:46
  发帖心情 Post By:2012-1-13 9:59:46 [只看该作者]

耳机喇叭的曲线怎么是这样的?好像不是仿真耳测试的。既然是耳机喇叭低频部分也要提升。

 回到顶部
帅哥哟,离线,有人找我吗?
lingzhi22
  10楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声小帅
等级:侠之大者 帖子:245 积分:1701 威望:0 精华:0 注册:2010-1-13 13:38:53
  发帖心情 Post By:2012-1-13 10:21:14 [只看该作者]

有实物有曲线有真相,其实很简单:1.把自己的音圈装到客户的膜片上,看测试曲线;2.把客户的音圈装到自己的膜片上,看测试曲线;3.支架也可以用相同的原理.

耳机喇叭的音圈位的位置对曲线的10KHZ以后影响不大,你试着将2-3KHZ的峰降低,让能量前移,高频谷可能就起来了.



电声小帅
 回到顶部
帅哥哟,离线,有人找我吗?
yesonic
  11楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游侠 帖子:31 积分:322 威望:0 精华:0 注册:2010-1-5 20:32:04
  发帖心情 Post By:2012-1-30 7:39:29 [只看该作者]

1.是装配好后就测试的吧,有没有等胶水固化呢?

2.控制音膜胶量吧,用4505胶(5:5)试试

3.装配用胶用泰年008胶试试


 回到顶部
帅哥哟,离线,有人找我吗?
stevenrao
  12楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:业余侠客 帖子:46 积分:368 威望:0 精华:0 注册:2011-8-1 16:34:30
  发帖心情 Post By:2012-3-14 21:48:06 [只看该作者]

学习了




 回到顶部
帅哥哟,离线,有人找我吗?
yangran_2009
  13楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:161 积分:1253 威望:0 精华:0 注册:2009-1-19 11:07:34
  发帖心情 Post By:2012-3-14 23:33:41 [只看该作者]

增加线径,采用无骨架音圈试试,你会有收获的!

 回到顶部
帅哥哟,离线,有人找我吗?
aleoky
  14楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:497 积分:6568 威望:0 精华:0 注册:2005-12-12 8:12:09
  发帖心情 Post By:2012-3-16 14:28:14 [只看该作者]

花纹的深度和胶水是关键


扰人自扰,自扰扰人
 回到顶部
帅哥哟,离线,有人找我吗?
stevenrao
  15楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:业余侠客 帖子:46 积分:368 威望:0 精华:0 注册:2011-8-1 16:34:30
  发帖心情 Post By:2012-4-10 23:17:59 [只看该作者]

学习了,好像问题都没有得到明确的建议方法。


 回到顶部
帅哥哟,离线,有人找我吗?
xzy
  16楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:8 积分:106 威望:0 精华:0 注册:2012-5-31 20:41:40
  发帖心情 Post By:2012-6-2 11:35:55 [只看该作者]

请教各位高手!要想做到跟客户喇叭曲线一致,是不是跟膜片有最大的关系 还是需要改什么地方?


 回到顶部
帅哥哟,离线,有人找我吗?
xzy
  17楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:8 积分:106 威望:0 精华:0 注册:2012-5-31 20:41:40
  发帖心情 Post By:2012-6-2 12:14:24 [只看该作者]

请教各位高手!要想做到跟客户喇叭曲线一致,是不是跟膜片有最大的关系 还是需要改什么地方?


 回到顶部
