声学楼论坛 → 技术交流区 → 电声器件与系统设计 → 微型电声器件设计室 → [求助]


  共有11118人关注过本帖树形打印复制链接

主题：[求助]
帅哥哟，离线，有人找我吗？
z506708927
 小大  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游侠 帖子：39 积分：325 威望：0 精华：0 注册：2013-2-27 14:52:24 		[求助]  发帖心情 Post By：2014-4-28 20:45:59 [只看该作者]

设计的是一个手机SPK，是一体的BOX，没有上上盖前1.2V听音OK,上了上盖后2V听音OK,2.37V有异音，初步分析实在800HZ处震动不平稳导致，请教大师们，改如何解决，音圈的高度有1.35改为1.25mm，也无任何用处，之前试做全部OK,之后试做修改过腔体，在U杯的长轴一侧开啦一半的孔，使其出音排气等，另一侧因空间问题，没有对称开，现打胶堵死这个出音口效果也不大，比较着急，请大师们协助解决一下，在此非常感谢!!!


2512
 回到顶部
帅哥哟，离线，有人找我吗？
兵临城下
 小大  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游侠 帖子：26 积分：261 威望：0 精华：0 注册：2013-11-24 1:54:07 		  发帖心情 Post By：2014-4-28 20:58:44 [只看该作者]

是不是U杯开孔后使得磁场不均衡了

 回到顶部
帅哥哟，离线，有人找我吗？
z506708927
 小大  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游侠 帖子：39 积分：325 威望：0 精华：0 注册：2013-2-27 14:52:24 		  发帖心情 Post By：2014-4-28 21:26:36 [只看该作者]

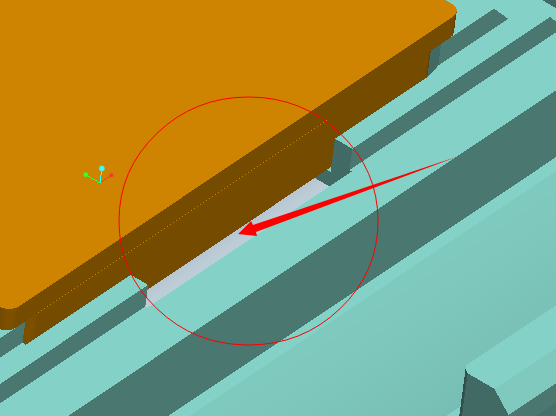

刚刚表达不清楚，是防止磁路的腔体上开了个孔，我截个图吧
图片点击可在新窗口打开查看

2512
 回到顶部
帅哥哟，离线，有人找我吗？
z506708927
 小大  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游侠 帖子：39 积分：325 威望：0 精华：0 注册：2013-2-27 14:52:24 		  发帖心情 Post By：2014-4-28 21:30:56 [只看该作者]


图片点击可在新窗口打开查看

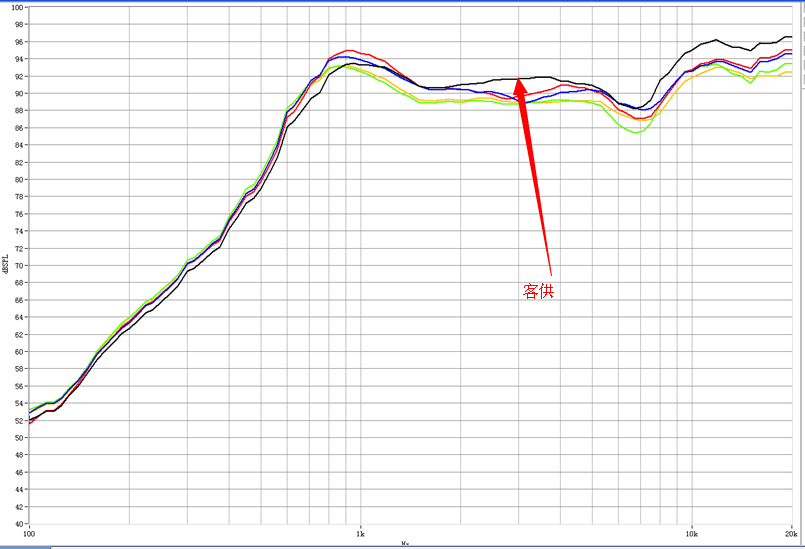

以上为测试曲线，请查看，另外失真方面也偏大，改如何改善
[此贴子已经被作者于2014-04-28 21:32:16编辑过]

2512
 回到顶部
帅哥哟，离线，有人找我吗？
兵临城下
 小大  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游侠 帖子：26 积分：261 威望：0 精华：0 注册：2013-11-24 1:54:07 		  发帖心情 Post By：2014-4-28 23:23:01 [只看该作者]

什么形状，啥膜片

 回到顶部
帅哥哟，离线，有人找我吗？
兵临城下
 小大  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游侠 帖子：26 积分：261 威望：0 精华：0 注册：2013-11-24 1:54:07 		  发帖心情 Post By：2014-4-28 23:25:59 [只看该作者]

从曲线看，你客户的膜片刚性比你的强一些

 回到顶部
帅哥哟，离线，有人找我吗？
z506708927
 小大  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游侠 帖子：39 积分：325 威望：0 精华：0 注册：2013-2-27 14:52:24 		  发帖心情 Post By：2014-4-29 7:45:04 [只看该作者]

膜片是peek+pen的


2512
 回到顶部
帅哥哟，离线，有人找我吗？
聲學樓一等兵
 小大  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：职业侠客 帖子：117 积分：781 威望：0 精华：0 注册：2012-8-10 16:49:39 		  发帖心情 Post By：2014-4-29 10:06:36 [只看该作者]

8OHM 0.7W ?單從3D圖上理解,磁回一側開散气孔,增大功率時喇叭內阻尼左右不一致導致振膜振動不規則,造成不良,

但沒修改前都是好的,打膠都孔也于事無補？ 這喇叭除了後期開了個孔,難道四周都是密閉的嗎？（可靠性實驗估計很危險）

也許是磁路系統弱, 也許是振動系統質量重和PEN酮體強度不夠,導致曲線低,..


 回到顶部
帅哥哟，离线，有人找我吗？
52orange
 小大  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游侠 帖子：22 积分：281 威望：0 精华：0 注册：2012-2-16 17:29:10 		  发帖心情 Post By：2014-4-29 10:58:54 [只看该作者]

这种问题可以通过仿真找原因啊，修改模型快，同时给定多种方案去跑，择优

 回到顶部
帅哥哟，离线，有人找我吗？
z506708927
 小大  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游侠 帖子：39 积分：325 威望：0 精华：0 注册：2013-2-27 14:52:24 		  发帖心情 Post By：2014-4-29 12:17:16 [只看该作者]

四周都是密封的，怀疑是单边开孔导致震动不平稳，但是封死孔后，效果一样，没有大多改善，主要还是700-800HZ的时候有杂音，但是单体听音OK


2512
 回到顶部
帅哥哟，离线，有人找我吗？
z506708927
 小大  11楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游侠 帖子：39 积分：325 威望：0 精华：0 注册：2013-2-27 14:52:24 		  发帖心情 Post By：2014-4-29 12:18:40 [只看该作者]

膜片的形状是1609长方形的


2512
 回到顶部
帅哥哟，离线，有人找我吗？
z506708927
 小大  12楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游侠 帖子：39 积分：325 威望：0 精华：0 注册：2013-2-27 14:52:24 		  发帖心情 Post By：2014-4-29 12:19:43 [只看该作者]

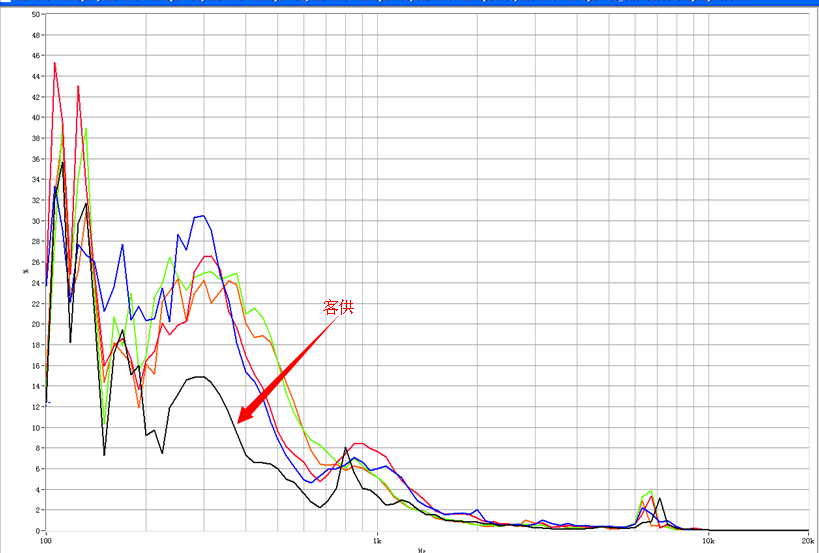

这是失真曲线


2512
 回到顶部
帅哥哟，离线，有人找我吗？
z506708927
 小大  13楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游侠 帖子：39 积分：325 威望：0 精华：0 注册：2013-2-27 14:52:24 		  发帖心情 Post By：2014-4-29 12:22:26 [只看该作者]

图片怎么上传不上？？？
图片点击可在新窗口打开查看

2512
 回到顶部
帅哥哟，离线，有人找我吗？
聲學樓一等兵
 小大  14楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：职业侠客 帖子：117 积分：781 威望：0 精华：0 注册：2012-8-10 16:49:39 		  发帖心情 Post By：2014-4-29 13:26:01 [只看该作者]



[此贴子已经被作者于2014-04-29 13:26:48编辑过]
 回到顶部
帅哥哟，离线，有人找我吗？
ly_i
 小大  15楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：职业侠客 帖子：142 积分：1009 威望：0 精华：0 注册：2013-4-12 22:36:20 		  发帖心情 Post By：2014-4-30 9:15:52 [只看该作者]

图片点击可在新窗口打开查看

 回到顶部
帅哥哟，离线，有人找我吗？
andylee
 小大  16楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游侠 帖子：24 积分：299 威望：0 精华：0 注册：2011-2-12 16:02:46 		直接改PEEK复合膜试试  发帖心情 Post By：2014-5-2 23:24:37 [只看该作者]

直接改PEEK复合膜试试

 回到顶部
帅哥哟，离线，有人找我吗？
zx5226598
 小大  17楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游民 帖子：16 积分：265 威望：0 精华：0 注册：2012-6-5 20:56:39 		  发帖心情 Post By：2014-5-3 11:30:00 [只看该作者]

试下我的膜片看看~

 回到顶部
帅哥哟，离线，有人找我吗？
zhanghui851128
 小大  18楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 jim
等级：新手上路 帖子：178 积分：1682 威望：0 精华：0 注册：2008-4-14 14:10:04 		  发帖心情 Post By：2014-5-8 11:26:36 [只看该作者]

可以拿我手里的膜片试一下，800HZ和低频失真可能是侧面开孔造成的震动不平衡非线性失真所致，拿我的膜片也许会有所改善哦呵呵QQ960052251

 回到顶部
帅哥哟，离线，有人找我吗？
悦已人
 小大  19楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：73 积分：814 威望：0 精华：0 注册：2010-1-17 16:23:48 		  发帖心情 Post By：2014-5-26 22:14:43 [只看该作者]

这些图片是怎么传上去的啊！
