[求助]悬浮式低频谐振系统原理?  发帖心情 Post By:2012-12-18 21:26:00 [只看该作者]


图片点击可在新窗口打开查看

图片点击可在新窗口打开查看

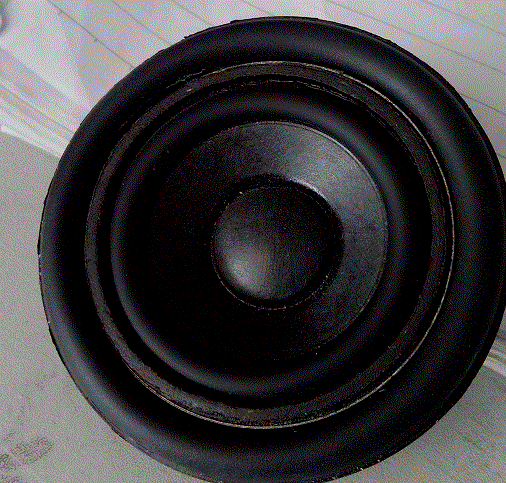

从网上买了一个小型多媒体音箱,内部扬声器部分为一个橡胶连2寸圆形单体在盆架反连上再粘一个比较大的橡胶连后再粘在箱子上,说明书上说是低频悬浮谐振系统,而在听感上确实低频确实量很多,有型低音炮的效果; 单独测试2寸单体F0在180左右,但是装上橡胶边后低频确又强大很多,奇怪的是把整个系统装好后用LMS测试却测试不出人耳明显听出下潜很深的低频。 所以在这儿想请问下各位高手,这种构造所产生的低频是如何产生的呢?原理是什么?  求教求教  谢谢

 回到顶部
帅哥哟,离线,有人找我吗?
m120737872
  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 初级 入门
等级:职业侠客 帖子:81 积分:754 威望:0 精华:0 注册:2012-8-13 22:35:06
  发帖心情 Post By:2012-12-18 21:28:43 [只看该作者]


图片点击可在新窗口打开查看

图片点击可在新窗口打开查看
上图为单独测试两单体的频率响应曲线,和阻抗曲线;

 回到顶部
帅哥哟,离线,有人找我吗?
Sted_Zero
  3楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 笃一
等级:贵宾 帖子:210 积分:1937 威望:0 精华:3 注册:2011-7-11 12:04:13
  发帖心情 Post By:2012-12-18 22:51:13 [只看该作者]

类似振动扬声器 Cup Vibration

 回到顶部
帅哥哟,离线,有人找我吗?
jqr01
  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:侠之大者 帖子:194 积分:1483 威望:0 精华:0 注册:2008-10-17 22:51:47
  发帖心情 Post By:2012-12-19 8:55:25 [只看该作者]

类似振动扬声器 Cup Vibration
不是吧,这很明显是外被动盘嘛

 回到顶部
帅哥哟,离线,有人找我吗?
水仙
  5楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级:超级版主 帖子:6537 积分:51127 威望:10 精华:39 注册:2005-10-28 8:32:06
  发帖心情 Post By:2012-12-19 9:12:53 [只看该作者]

测试一下装箱后的阻抗曲线。



声学楼--声学工程师之家
QQ:350824984,邮件:adrian_chi@163.com,微博:adrian_chi,微信:adrian_chi
 回到顶部
帅哥哟,离线,有人找我吗?
子卿
  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 魅生妖颜
等级:新手上路 帖子:376 积分:2315 威望:0 精华:0 注册:2011-3-1 21:33:04
  发帖心情 Post By:2012-12-19 9:39:53 [只看该作者]

整个单体和橡胶折环相当于无源辐射器


谁等谁等了一万年,只是等来了一个错;谁对谁凝望一秒钟,转瞬带走了传说...
 回到顶部
帅哥哟,离线,有人找我吗?
xiushuicunren
  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 修水 村人
等级:青蜂侠 帖子:1597 积分:10223 威望:0 精华:0 注册:2010-1-12 23:03:00
  发帖心情 Post By:2012-12-19 10:16:13 [只看该作者]

请问楼主:你测试的曲线是这么来的?



如果只是测试扬声器单元的频响曲线的话,可能就是这样的。



是不是单元的结构把振动传递到音箱的箱体板,箱体板共振发出你认为较大的低频平呢?

可能。

这也是一种“振动扬声器”的变形了。那个橡胶很重要.....共振的频率就由这个结构来决定。



关注。


 回到顶部
帅哥哟,离线,有人找我吗?
m120737872
  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 初级 入门
等级:职业侠客 帖子:81 积分:754 威望:0 精华:0 注册:2012-8-13 22:35:06
  发帖心情 Post By:2012-12-19 18:28:17 [只看该作者]


图片点击可在新窗口打开查看

图片点击可在新窗口打开查看
这是测试的成品曲线,阻抗曲线为单层音圈阻抗和双层并联后阻抗,红色虚线是装箱后成品阻抗曲线;因单体带橡胶连沾在成品上没有用胶粘劳,所以成品阻抗曲线看起来有点漏风;
[此贴子已经被作者于2012-12-19 18:29:10编辑过]

 回到顶部
帅哥哟,离线,有人找我吗?
danny
  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 一天到晚游泳的鱼
等级:黑侠 帖子:533 积分:5741 威望:0 精华:0 注册:2005-11-3 9:29:19
  发帖心情 Post By:2012-12-19 20:31:20 [只看该作者]

以下是引用Sted_Zero在2012-12-18 22:51:13的发言:
类似振动扬声器 Cup Vibration

赞成!



学习
 回到顶部
美女呀,离线,留言给我吧!
新绿
  10楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:1241 积分:8805 威望:0 精华:0 注册:2006-7-18 8:59:26
  发帖心情 Post By:2012-12-19 22:46:43 [只看该作者]

整个单体和橡胶折环相当于无源辐射器,从装箱后阻抗曲线可以看出(尽管有些漏气)。



赠人玫瑰,留手余香!
 回到顶部
总数 15 1 2 下一页
