主题：标准障板
帅哥哟，离线，有人找我吗？
wo1999
 小大  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：8 积分：126 威望：0 精华：0 注册：2006-9-4 22:30:38 		标准障板  发帖心情 Post By：2006-10-9 14:47:06 [只看该作者]

消声箱内用标准障板，标准障板大小，厚度，质材，以及样品夹持位置的规定是什么？我们现在马上想请供应商做箱子了，请教各位DX

 回到顶部
帅哥哟，离线，有人找我吗？
lingyi
 小大  2楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：职业侠客 帖子：157 积分：1672 威望：0 精华：0 注册：2006-9-12 11:57:53 		  发帖心情 Post By：2006-10-9 18:48:02 [只看该作者]

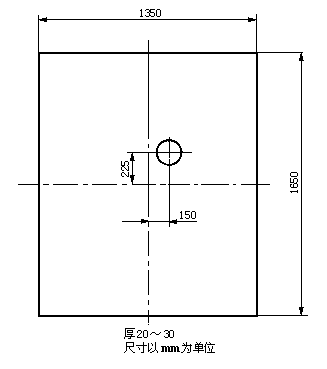

标准障板的尺寸如图1所示。它由高内阻尼的硬木制成，它的前表面不敷设任何吸声材料，扬声器与障板接触面应平整、无缝隙，要避免在障板反面产生谐振腔，这可以按图2中（a）所示挖锥形孔的方法或按图2中（b）和（c）所示加一块薄的硬质分障板的方法来实现。

　　如图2中（a）、（b）和（c）所示，对于外径尺寸大于等于50 mm的圆形扬声器，d＝1 mm；对于外径尺寸小于等于100 mm的圆形扬声器和短轴小于等于100 mm的非圆形扬声器，d＝5 mm；对于外径尺寸大于100 mm的圆形扬声器和短轴大于100 mm的非圆形扬声器，d＝10 mm。




图片点击可在新窗口打开查看此主题相关图片如下：
图片点击可在新窗口打开查看
[此贴子已经被作者于2006-10-09 18:49:19编辑过]
 回到顶部
帅哥哟，离线，有人找我吗？
lingyi
 小大  3楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：职业侠客 帖子：157 积分：1672 威望：0 精华：0 注册：2006-9-12 11:57:53 		  发帖心情 Post By：2006-10-9 18:51:34 [只看该作者]

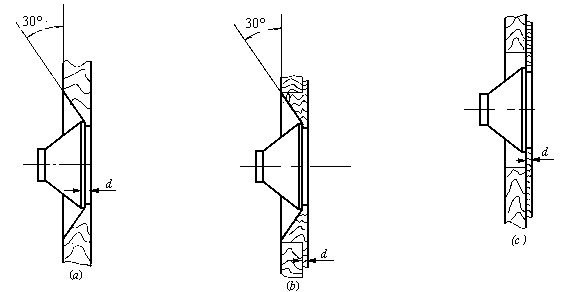

图2：


图片点击可在新窗口打开查看此主题相关图片如下：
图片点击可在新窗口打开查看
 回到顶部
帅哥哟，离线，有人找我吗？
JimmyH
 小大  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：8 积分：164 威望：0 精华：0 注册：2006-9-30 8:58:18 		  发帖心情 Post By：2006-10-10 23:43:14 [只看该作者]

受教!

 回到顶部
帅哥哟，离线，有人找我吗？
darry
 小大  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：827 积分：9213 威望：0 精华：0 注册：2005-11-2 22:36:07 		  发帖心情 Post By：2006-10-11 21:19:14 [只看该作者]

上面的图适合在消声箱内使用吗？应该适合在消声室吧。
 回到顶部
帅哥哟，离线，有人找我吗？
第一声
 小大  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游民 帖子：12 积分：224 威望：0 精华：0 注册：2006-9-30 11:57:29 		  发帖心情 Post By：2006-10-16 17:34:03 [只看该作者]

标准障板能否在非消声室使用呀？

 回到顶部
帅哥哟，离线，有人找我吗？
鱼缸
 小大  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：165 积分：1178 威望：0 精华：0 注册：2006-8-7 18:23:22 		  发帖心情 Post By：2006-10-17 15:29:40 [只看该作者]

俺们测微型喇叭就在一般的房间测。


江湖满地一鱼缸
 回到顶部
帅哥哟，离线，有人找我吗？
欧阳春
 小大  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：2 积分：46 威望：0 精华：0 注册：2007-2-3 23:53:26 		  发帖心情 Post By：2007-2-7 23:03:19 [只看该作者]

请教：标准障板上喇叭安装位置的声学原理？谢谢！
 回到顶部
帅哥哟，离线，有人找我吗？
欧阳春
 小大  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：2 积分：46 威望：0 精华：0 注册：2007-2-3 23:53:26 		  发帖心情 Post By：2007-2-14 17:16:43 [只看该作者]

没人回答吗？
 回到顶部
帅哥哟，离线，有人找我吗？
原声
 小大  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 爱好者
等级：新手上路 帖子：881 积分：5997 威望：1 精华：0 注册：2005-11-22 8:09:48 		  发帖心情 Post By：2007-2-15 19:32:56 [只看该作者]

避免声短路,避免对称!

 回到顶部
帅哥哟，离线，有人找我吗？
qp
 小大  11楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：76 积分：1784 威望：0 精华：0 注册：2006-6-17 19:06:51 		  发帖心情 Post By：2007-2-26 9:44:34 [只看该作者]

谢谢!正需要这方面的资料!

 回到顶部
帅哥哟，离线，有人找我吗？
br
 小大  12楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：231 积分：2879 威望：0 精华：1 注册：2007-1-16 22:08:15 		  发帖心情 Post By：2007-3-11 12:34:59 [只看该作者]

以下是引用原声在2007-02-15 19:32:56的发言：
避免声短路,避免对称!

顶

供应高可靠长寿命MXY®品牌锦丝线
TEL：+86 755 29190706   FAX：+86 755 27911195
E-mail:bqwire@163.com   bqwire@live.cn
 回到顶部
帅哥哟，离线，有人找我吗？
hongshiyang
 小大  13楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：118 积分：1439 威望：0 精华：0 注册：2006-12-7 21:03:56 		  发帖心情 Post By：2007-3-23 20:03:05 [只看该作者]

以下是引用鱼缸在2006-10-17 15:29:40的发言：
俺们测微型喇叭就在一般的房间测。

请问有测量微型扬声器的标准障板以及测试盒结构图吗 hongshiyang19982003@yahoo.com.cn
 回到顶部
帅哥哟，离线，有人找我吗？
pinglangbo
 小大  14楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 海平面
等级：新手上路 帖子：76 积分：1266 威望：0 精华：0 注册：2006-9-15 20:46:45 		  发帖心情 Post By：2007-5-24 9:08:55 [只看该作者]

请问标准障板最大能有效的测量多大口径的喇叭？

 回到顶部
帅哥哟，离线，有人找我吗？
Gary
 小大  15楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：110 积分：1772 威望：0 精华：0 注册：2007-4-26 10:09:14 		  发帖心情 Post By：2007-5-31 21:08:23 [只看该作者]

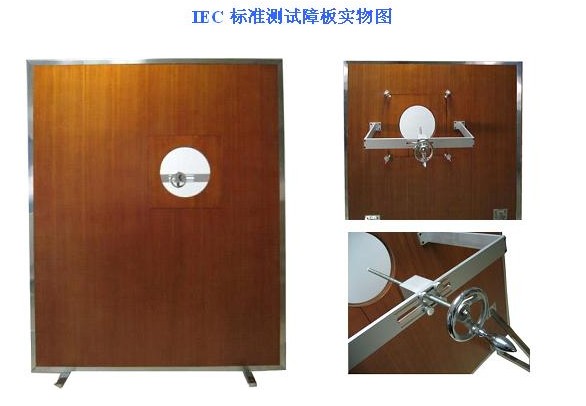

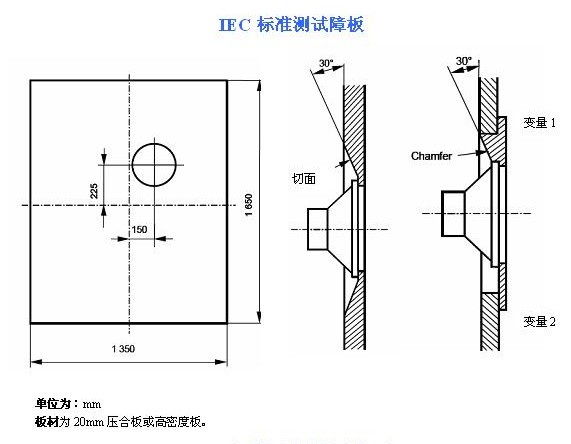

图片点击可在新窗口打开查看此主题相关图片如下：
图片点击可在新窗口打开查看

图片点击可在新窗口打开查看此主题相关图片如下：
图片点击可在新窗口打开查看

从事耳机，愿与你分享与学习！
QQ：369303660
