标题：[求助]Leap4.6 PNL 有关Node的含义.
1楼
xian-gen 发表于：2007-11-22 17:08:35用不起Win的LEAP，找了Leap4.6来将就用。现在正在操作学习中.......
对于被动式Crossover的设计部分，Node（节点）的意义是怎样定义的？望使用过的朋友指定一下，最好是有个示意图，把原理图跟Leap界面对应起来。

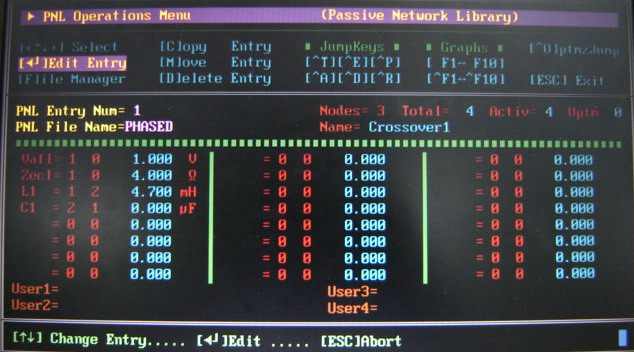

不甚感谢！先附上Leap的界面。
2楼
xian-gen 发表于：2007-11-22 17:13:31节点1，节点2.....,我想是对应元件的某一端,但怎样定义的呢?
3楼

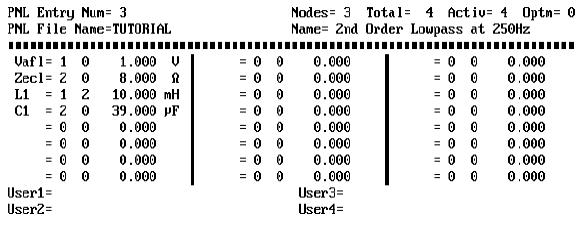

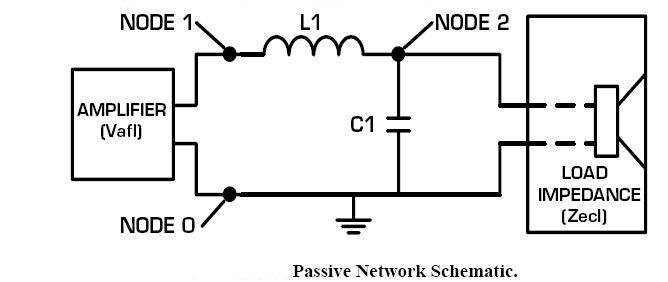

水仙 发表于：2007-11-22 20:02:06源节点默认为1、0（为地），不能修改。
其他按顺序排就可以，如
L1：1、2
C1：2、0
表示只有两个元件，L1与扬声器串联，C1与扬声器并联。
同时，将Zec1（负载，即为扬声器）改为：2、0（表示正向连接）或0、2（表示反向连接）
4楼
xian-gen 发表于：2007-11-24 9:39:40多谢版主.

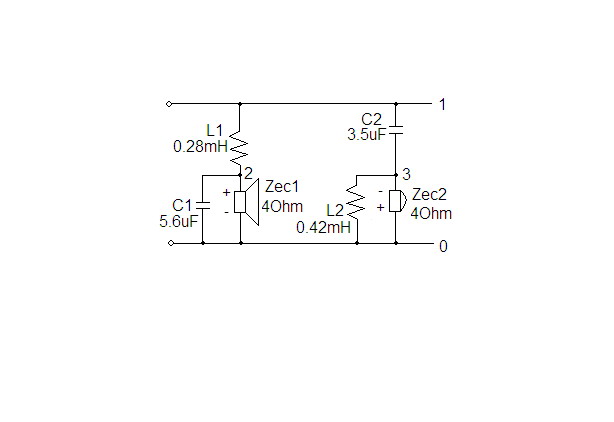

那我任意举个例,请见图---,是这样的吗? 请指教!
此主题相关图片如下：leap design.jpg
5楼
水仙 发表于：2007-11-24 9:45:04不是这样的,高音和低音需要两个不同的PNL Entry
6楼

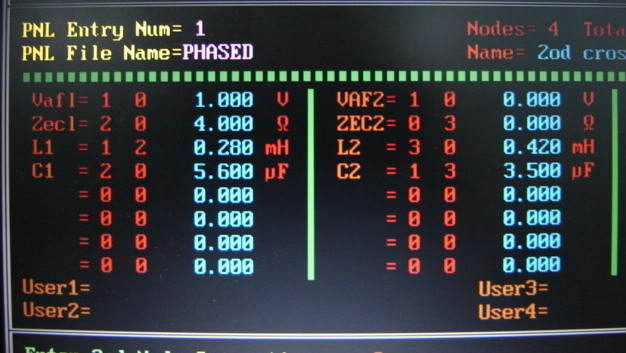

水仙 发表于：2007-11-24 9:53:36此主题相关图片如下：pnl1.jpg
7楼
水仙 发表于：2007-11-24 9:58:49此主题相关图片如下：pnl2.jpg
8楼

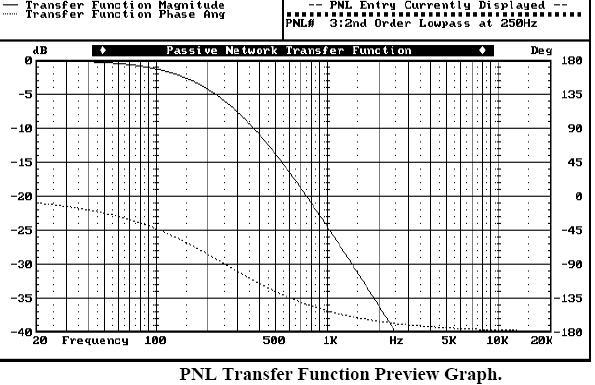

水仙 发表于：2007-11-24 10:01:36此主题相关图片如下：pnl3.jpg
9楼
xian-gen 发表于：2007-11-24 10:48:30哦,明白了.谢谢!
10楼
水仙 发表于：2007-11-24 11:12:05DOS版截图比较麻烦,不然能表达得更清楚些.
能明白就好.
