标题：传统1206跑道形受话器曲线怪异，寻求解决方法

1楼

鸿雁孤行 发表于：2014-4-14 11:33:23

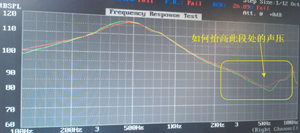

各位DX，图示是传统的1206道跑形受话器测试曲线，曲线在5-5.5KH附近下掉严重，请问有何方法抬高此处段的声压？

此主题相关图片如下：图像 1.png

[此贴子已经被作者于2014-04-14 14:00:32编辑过]

2楼

jma 发表于：2014-4-14 13:00:59

看不清楼主的需要改善的方向，能否画条目标曲线，参考参考？

3楼

jma 发表于：2014-4-14 13:23:08

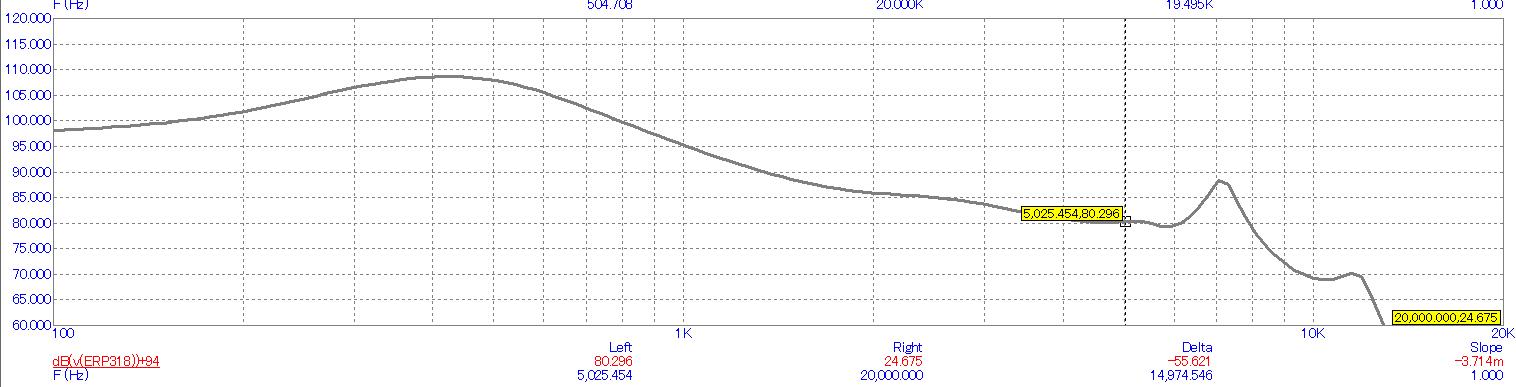

以下使用micro-cap建模分析的一款受话器的频响曲线与楼主的类似：


4楼

jma 发表于：2014-4-14 13:37:17

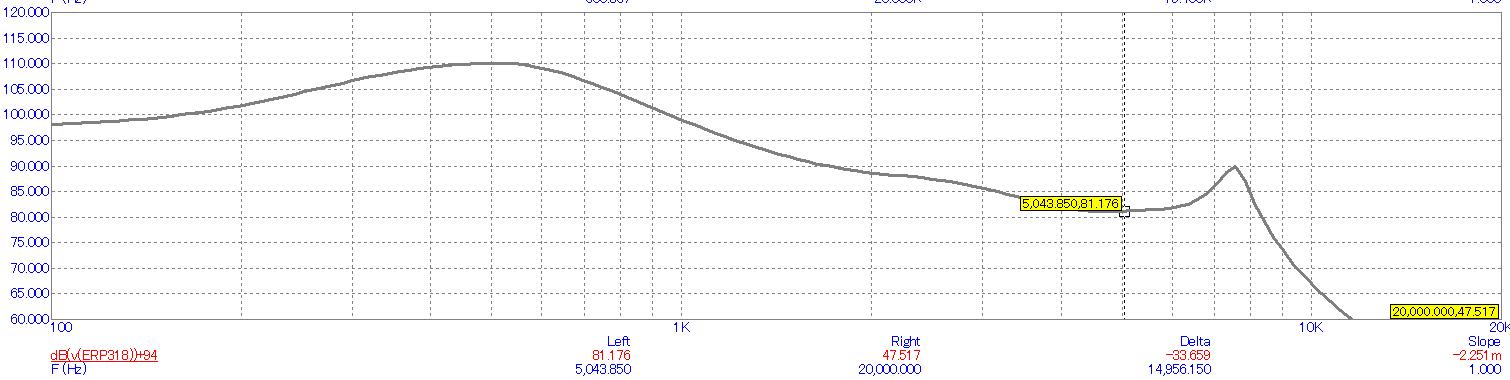

两种改善方式提升5KHz处的声压：



5楼

jma 发表于：2014-4-14 13:39:52

调整其他参数的参数的同时，其他相应的参数也有相应的影响。

6楼

鸿雁孤行 发表于：2014-4-14 13:56:37

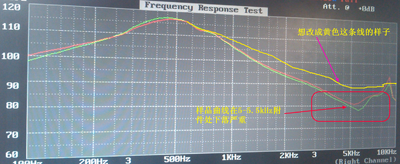

多谢老同学，图示中的黄色曲线是我们想要的，请帮指点指点。

此主题相关图片如下：图像 1.png

7楼

鸿雁孤行 发表于：2014-4-14 13:58:51

以下是引用jma在2014-04-14 13:37:17的发言：
两种改善方式提升5KHz处的声压：



请问老同学，这两种改善方法是改了哪些地方？

[此贴子已经被作者于2014-04-14 14:06:11编辑过]

8楼

jma 发表于：2014-4-14 14:00:27

貌似整体提升，但是高频的峰很难消除。

9楼

jma 发表于：2014-4-14 14:22:14

以下是引用鸿雁孤行在2014-04-14 13:58:51的发言：

请问老同学，这两种改善方法是改了哪些地方？

一个修改了前腔、前孔结构；一个是调整了后阻尼。

10楼

鸿雁孤行 发表于：2014-4-14 14:48:51

以下是引用jma在2014-04-14 14:22:14的发言：

可是公司没有自己开模，用的是公模，只好调整后阻尼看看，

11楼

n900f 发表于：2014-5-11 19:44:04

后阻尼，盆架上的吗？它也会影响到中高频？一般不是前腔处的来影响中高频，后腔来影响低频？求小马哥详解，感谢！

12楼

jma 发表于：2014-5-11 20:30:21

以下是引用n900f在2014-05-11 19:44:04的发言：
后阻尼，盆架上的吗？它也会影响到中高频？一般不是前腔处的来影响中高频，后腔来影响低频？求小马哥详解，感谢！

推荐两篇文章《微型扬声器和受话器的仿真研究》、《受话器各部件与频响曲线之间的关系》
