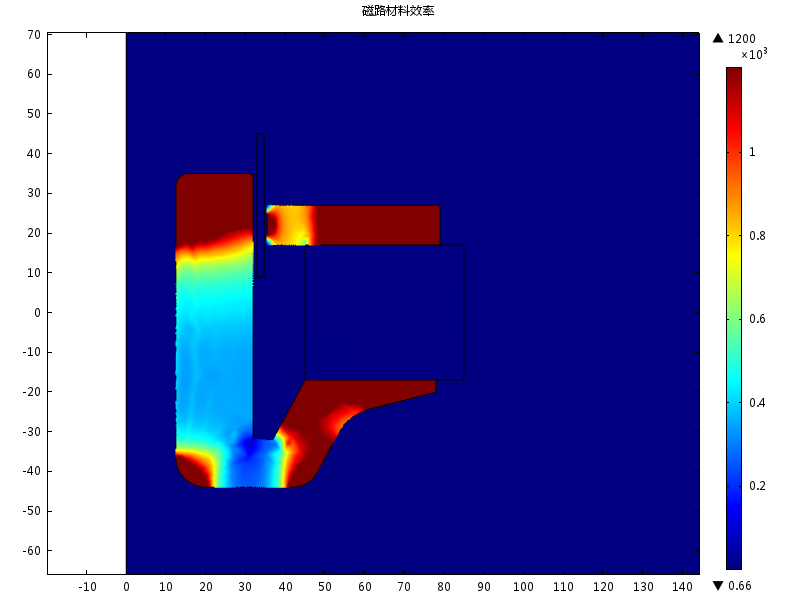

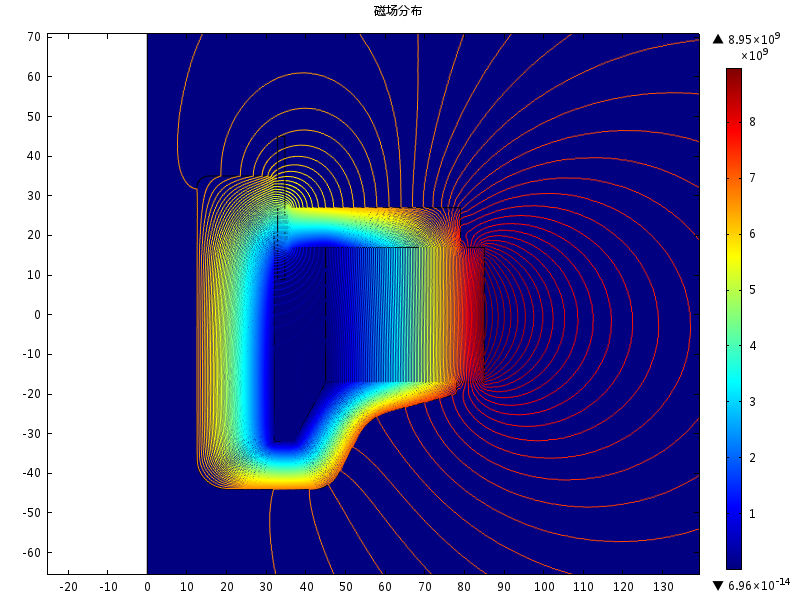

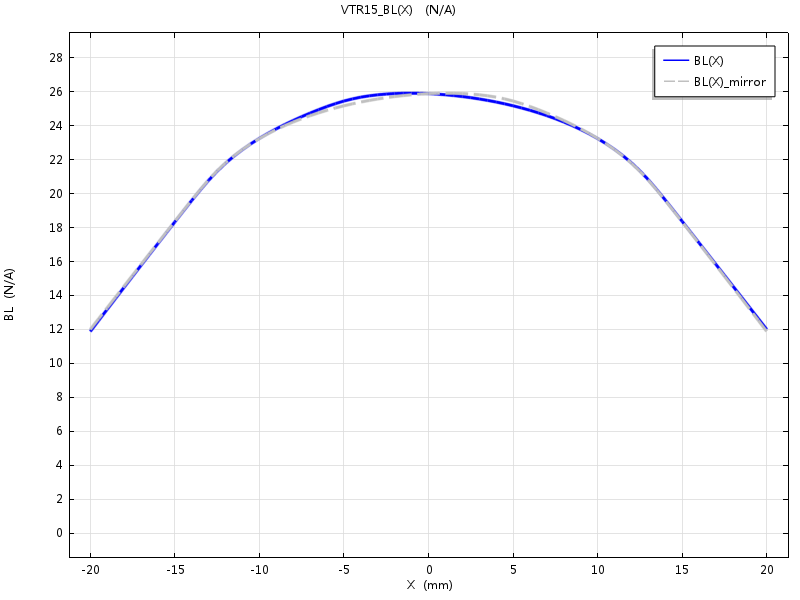

首先是磁路设计部分,分别贴上BL图,磁场分布图,还有磁路材料效率图:
抱歉,咱对这个发帖不在行,好像还有一个图始终传不上来。
接下来就是振动系统的设计了,按照要求,客人要一个泡棉边,65芯的长音圈,PP鼓纸+防尘盖,并且客人对外观也有了初步的要求。

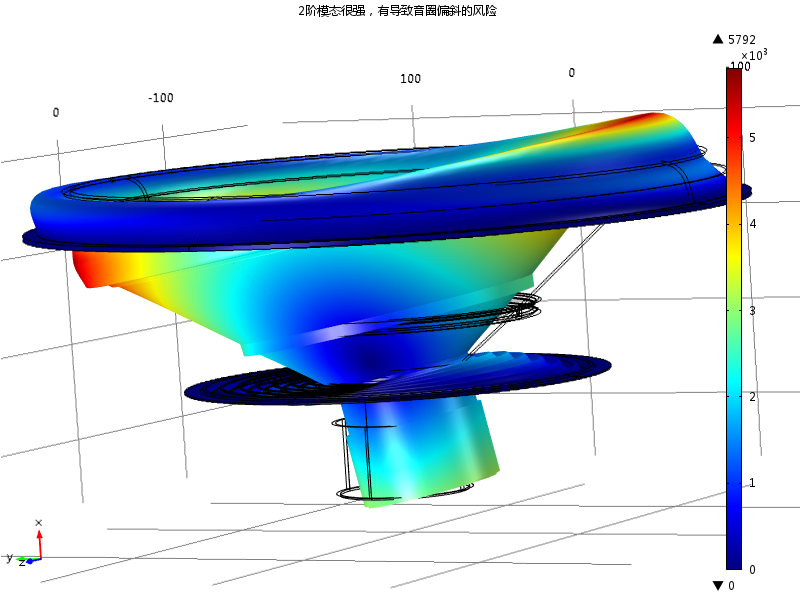

因为论坛限制,今天只能贴上一个附件了,所以先上传一个模态图。


本来想今天传完整个喇叭从磁路到振动材的所有模拟结果,看来还要两天才能传完。
各位路过的朋友,要帮忙吭个声哈!有动力的话,以后会接着上传音头模拟,号筒模拟及参数化建模优化的资料哦,没有动力就不行啦!
本来想今天传完整个喇叭从磁路到振动材的所有模拟结果,看来还要两天才能传完。
各位路过的朋友,要帮忙吭个声哈!有动力的话,以后会接着上传音头模拟,号筒模拟及参数化建模优化的资料哦,没有动力就不行啦!
感谢大家的关注,今天继续。
下面贴上悬挂系统的分析:

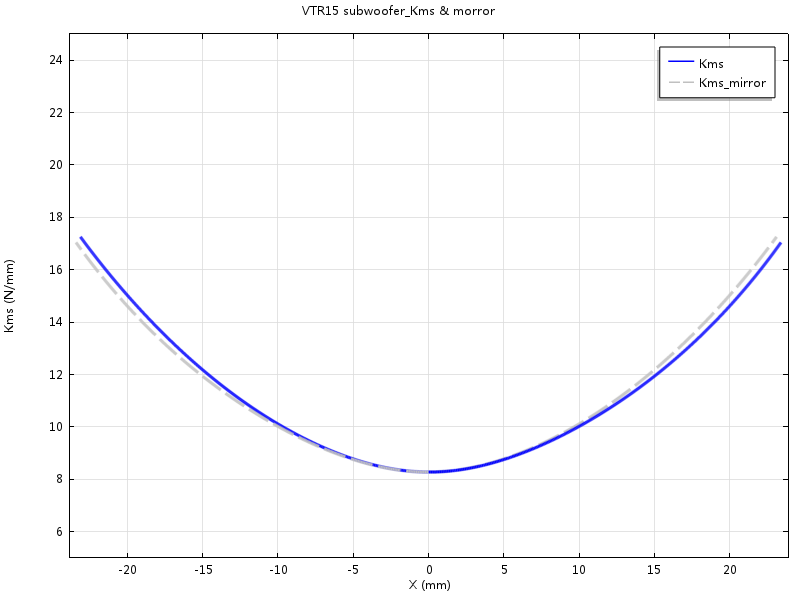

此主题相关图片如下:vtr15 subwoofer_kms 20150307.png

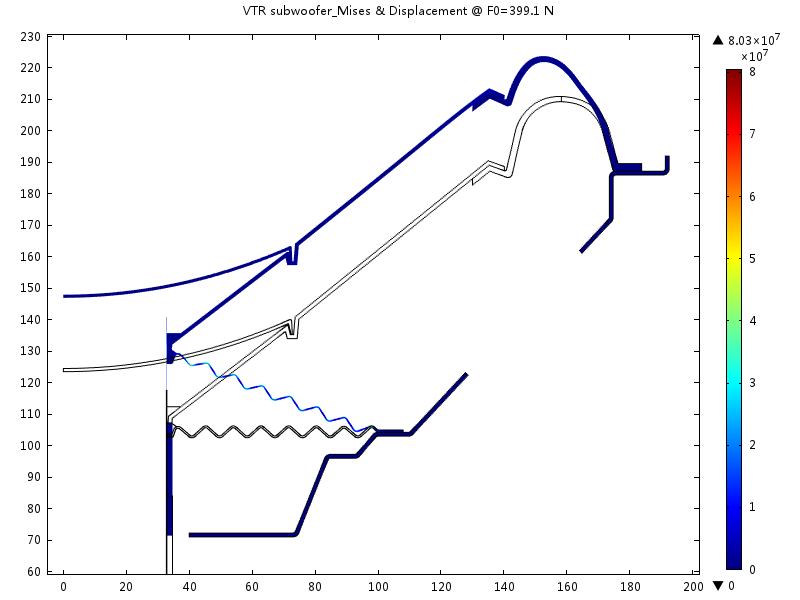

此主题相关图片如下:vtr15 subwoofer_displacement@400n 20150307.png

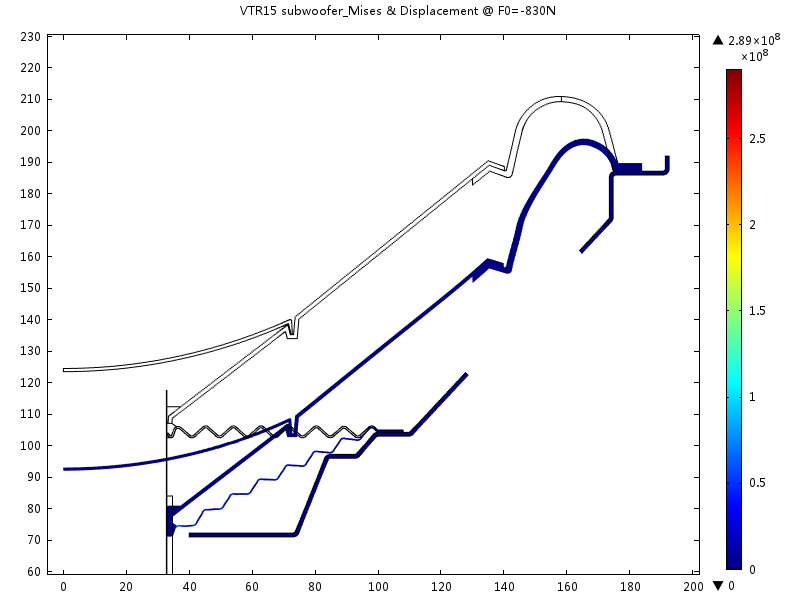

此主题相关图片如下:vtr15 subwoofer_displacement@-830n 20150307.png

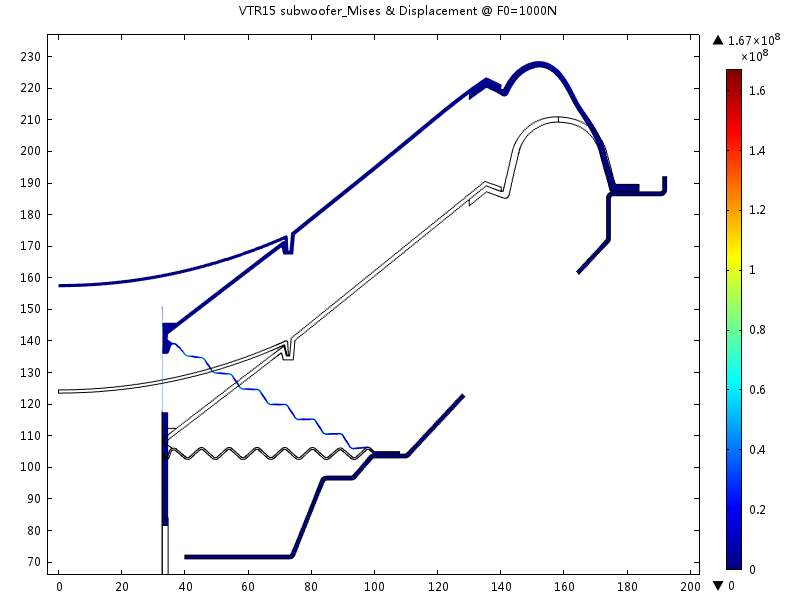

此主题相关图片如下:vtr15 subwoofer_displacement@1000n 20150307.png
悬挂系统有用3维的做过么?比如现在很多跑道形的,这样就没法简化成2维计算。

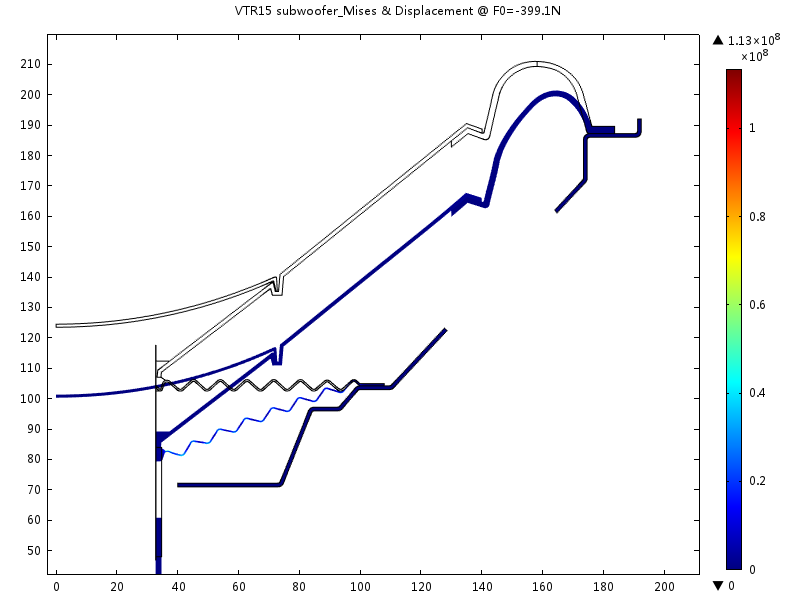

昨天的悬挂分析少了一张图,补上

此主题相关图片如下:vtr15 subwoofer_displacement@-400n 20150307.png
磁路,悬挂,模态都弄完了,接下来要求解声场了

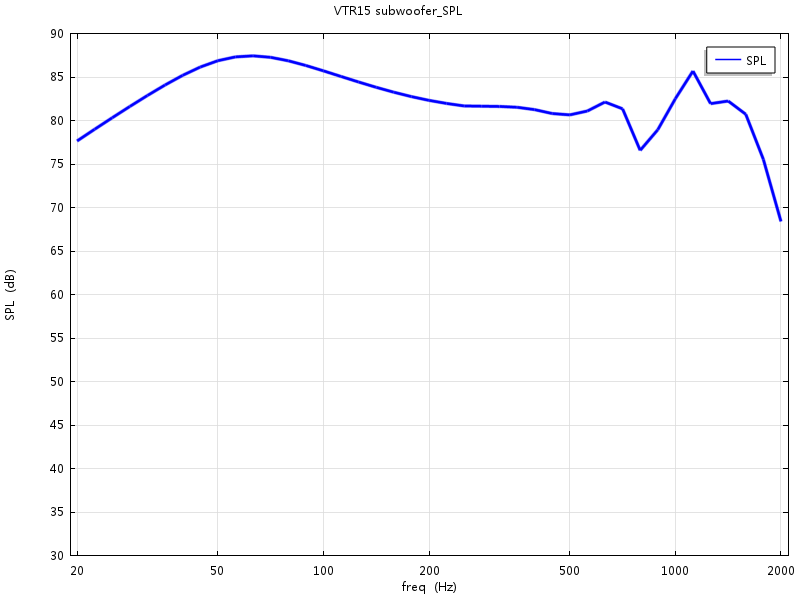

此主题相关图片如下:vtr15 subwoofer spl 20150307.png

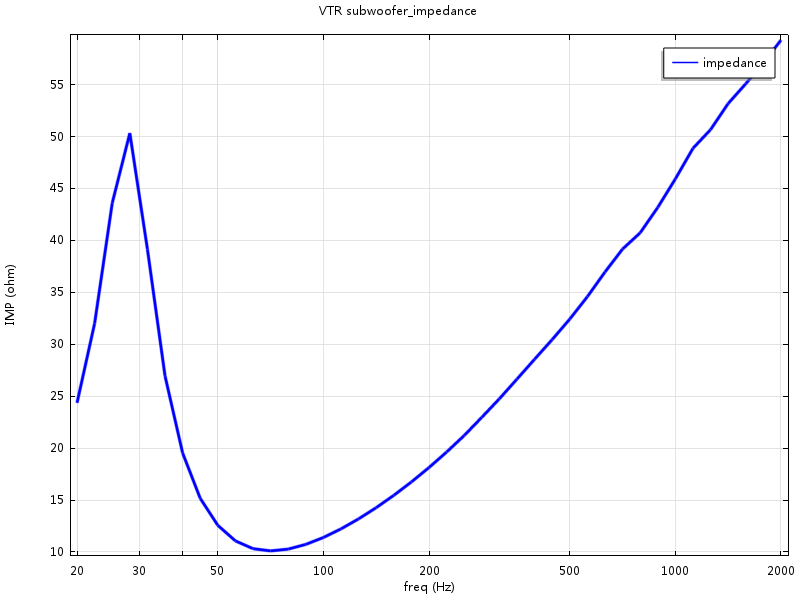

此主题相关图片如下:vtr15 subwoofer imp 20150307.png
