标题：扬声器音压分析
1楼
db 发表于：2007-6-18 21:05:06
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
2楼
db 发表于：2007-6-18 21:06:48此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
3楼
db 发表于：2007-6-18 21:08:24此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
4楼
db 发表于：2007-6-18 21:22:52转到设计室更合适.
5楼
lin 发表于：2007-6-18 22:28:32不错!
6楼
ldb202020 发表于：2007-6-19 10:59:55很多都看不清楚,不过内容还是不错的!
7楼
YANDONG7383 发表于：2007-6-19 16:38:27謝謝!
8楼
Acoustics 发表于：2007-6-19 17:26:22好好学习！
9楼
yufengyin 发表于：2007-6-19 17:52:23顶一下
10楼
松香味 发表于：2007-6-20 9:17:19非常好的讨论内容，就是看的不清楚，是否可以怎么处理下让大家看清楚些就好了。
由于看不清楚，不知道是否涉及声功率压缩、分割振动等方面的问题吗？比较关心这些问题。
11楼
luhuiweihui 发表于：2007-6-20 19:43:55谢谢提供！
12楼
luhuiweihui 发表于：2007-6-20 19:45:32以下是引用松香味在2007-06-20 09:17:19的发言：
非常好的讨论内容，就是看的不清楚，是否可以怎么处理下让大家看清楚些就好了。
由于看不清楚，不知道是否涉及声功率压缩、分割振动等方面的问题吗？比较关心这些问题。
把图片放大些！很清楚！
13楼
音响初哥 发表于：2007-8-17 23:29:01台湾人编的某软件教程？
14楼
liuqing 发表于：2007-12-15 19:57:32
bu cuo!
真的不错!要是文字部分再清晰些就完美啦!
不过,还是要力顶!
15楼
qp 发表于：2008-1-12 10:28:28谢谢DB兄的资料提供!顶一个
16楼
jma 发表于：2008-1-12 11:19:19强人!
偶是达不到这个水平了!
17楼
Acoustics 发表于：2008-1-12 17:13:12JMAG-Studio 9.0
|
18楼

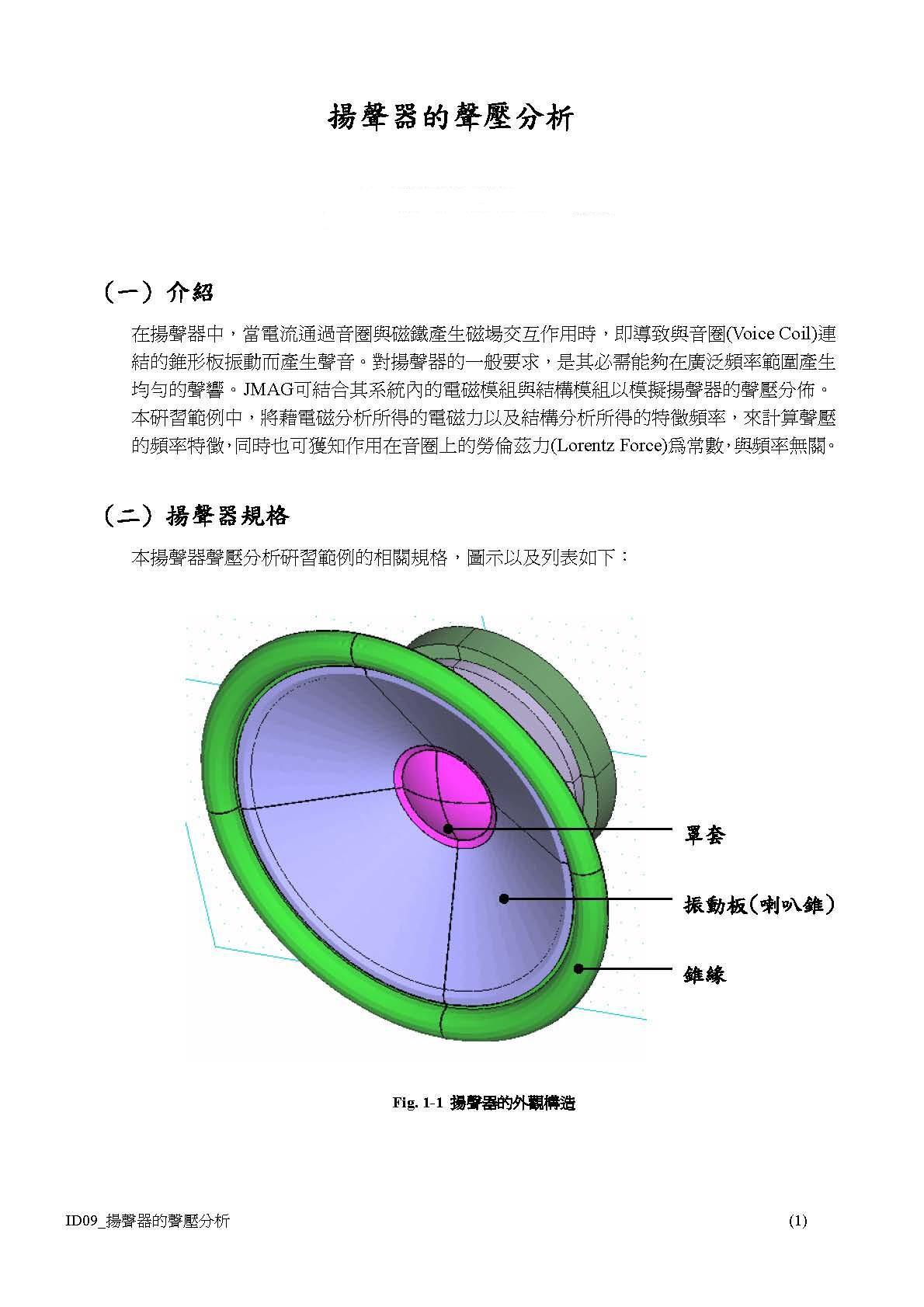

Acoustics 发表于：2008-1-12 17:17:16Sound Pressure Analysis of a Loudspeaker
Overview
 | A loudspeaker produces sound when current flowing through the voice coil interacts with the magnetic field generated by the magnet, causing the paper cone connected to the coil to vibrate. The general requirement for better quality is to produce uniform sound over a wide range of frequencies. JMAG can obtain the sound pressure distribution using the electromagnetic force and eigenfrequency calculated by the magnetic field analysis and structural analysis. This note presents the case study of the frequency characteristics of sound pressure. |

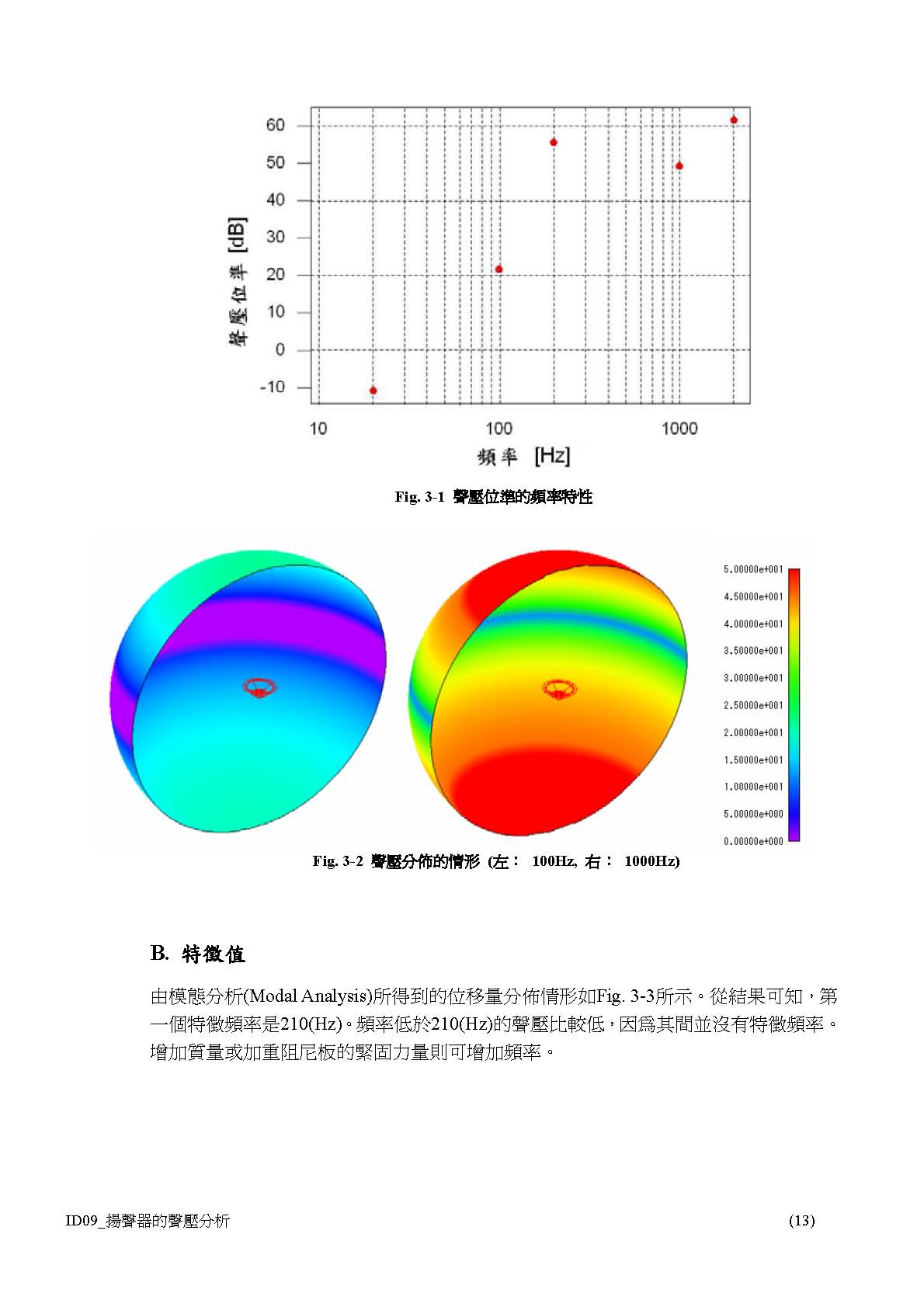

Sound Pressure Level | Sound pressure level at the front center of the loudspeaker is compared for the different frequencies. Sound pressure level is found to be low at the frequency below 200(Hz). Sound pressure is determined by the eigenfrequency since the Lorentz force is constant regardless of frequency. |

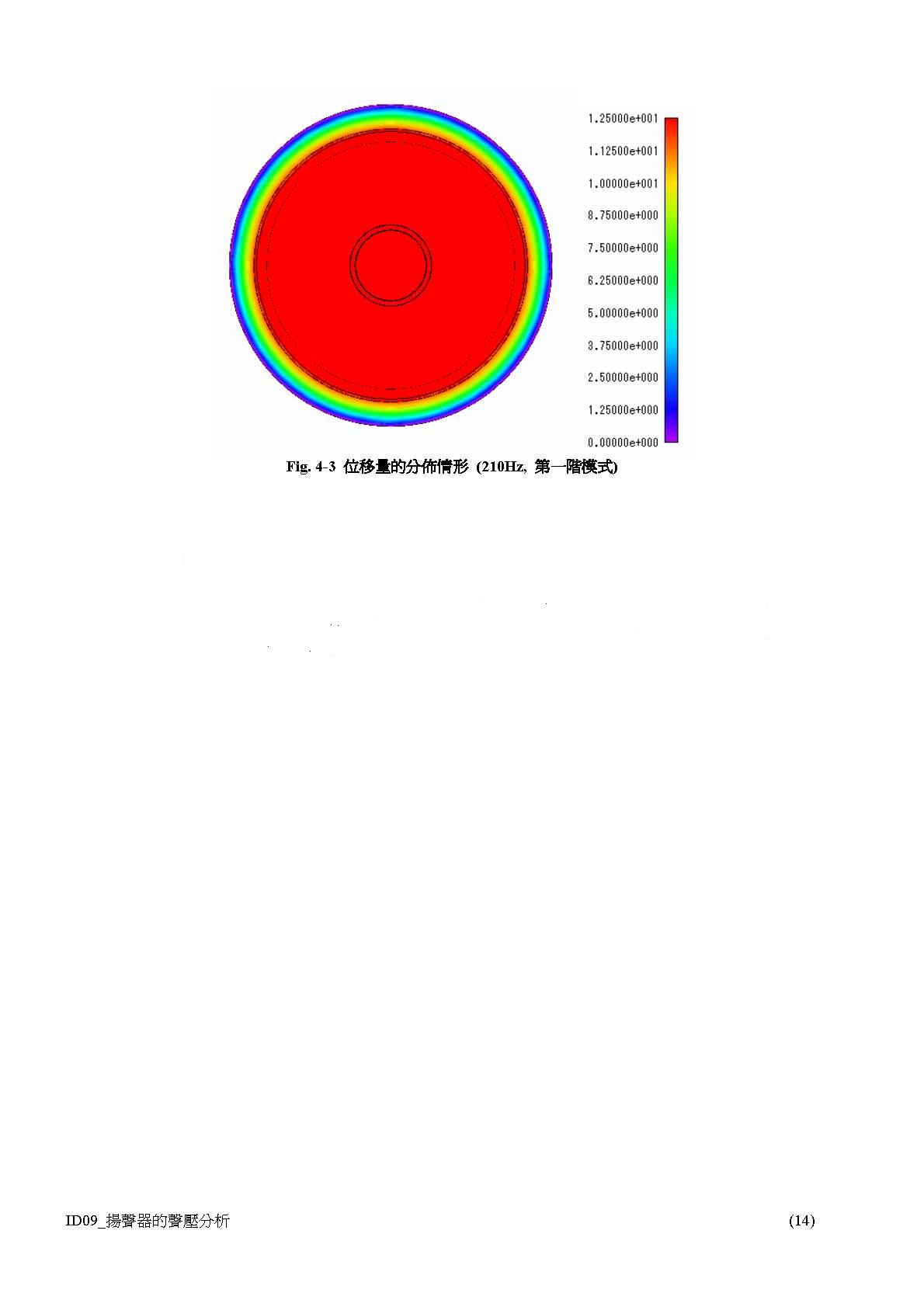

Eigenvalue Analysis| As a result of an eigenvalue analysis, 210(Hz) is obtained for the first eigenfrequency. To increase the sound pressure level at the frequency below 200(Hz), the first eigenfrequency needs to be decreased. The eigenfrequency may be lowered by increasing the mass or using a damper. |  |
Vibration Analysis | JMAG enables the simulation of vibrations that produce sound. As the frequency increases, the vibration increases similarly to the frequency characteristic of the sound pressure level. |
19楼
Acoustics 发表于：2008-1-12 17:24:55JMAG
JMAG是由株式会社日本総研（JRI Solutions, Limited)开发出来用于电磁场计算的新一代分析设计软件工具。十几年来，JMAG被日本众多企业、高校、研究机构选用，其无以伦比的技术优势取得了良好的应用效果。JMAG完善、改进的设计界面可确保设计人员顺利完成分析任务。它的自动网格剖分功能不仅能使一般用户在分析过程中无需考虑网格问题，更能极大限度地满足专家的分析要求。利用JMAG，初级用户也能得到高精度的分析结果。
主要特点
其他功能 强有力的CAE技术支持 |
