标题：[讨论]膜片形状与扬声器性能之间的关系

1楼

jma 发表于：2008-3-31 15:16:55

前面讨论了膜片的选用，膜片的设计以及膜片花纹的设计等话题。

那么膜片形状与扬声器性能之间的关系到底是怎样的呢？

下面是部分常规膜片图，为了好区分形状进行了自行命名。


2楼

Acoustics 发表于：2008-3-31 15:35:15

膜片形状与受话器性能之间的关系,更感兴趣!

3楼

Acoustics 发表于：2008-3-31 15:58:30

费老,好久不见!

4楼

Acoustics 发表于：2008-3-31 16:21:05


5楼

Acoustics 发表于：2008-3-31 16:21:47

振动模式跟频响和失真的关系如何?

6楼

Acoustics 发表于：2008-3-31 16:33:14


7楼

yu 发表于：2008-3-31 19:17:06

学习中……

8楼

jma 发表于：2008-3-31 21:20:55

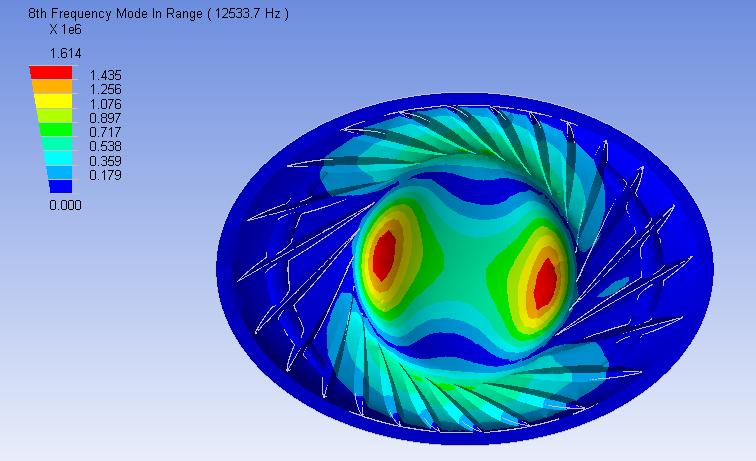

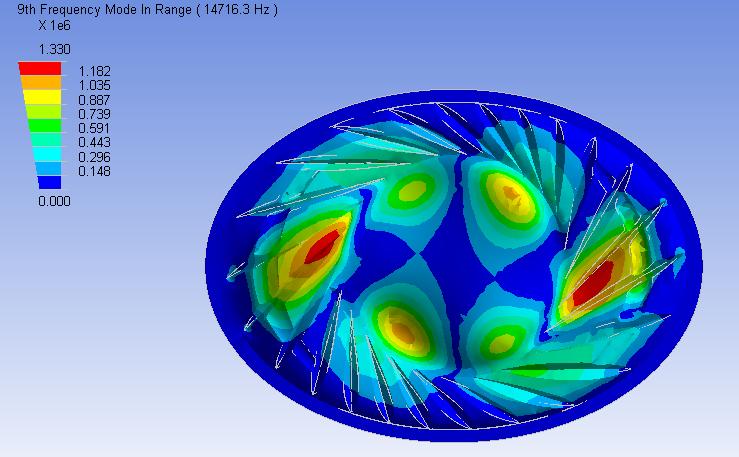

看到A版主提供的ANSYS模拟的图形，在高频的扭曲（分割振动）的非常厉害。

9楼

jma 发表于：2008-3-31 21:22:40

以下是引用feiyanfeng在2008-03-31 16:01:58的发言：

一个微型扬声器,,现行的,,

其膜片设计包含了,,微型设计的很多方面的东西

把一个膜片设计搞好,,微型其他的大的难点也没多少了,,

但膜片设计是很多公司的内部秘密来的呵呵,,

有人懂,,就是不说,,

也麻烦,,

声明,,我是不懂的,,

同感！

声明,,我是不懂的,,

10楼

haibolee 发表于：2008-3-31 23:51:42

偶像的偶像果然是大牛！

11楼

jma 发表于：2008-4-1 8:27:58

楼上的怎么总喜欢潜水？

12楼

ALI-SKY 发表于：2008-4-1 23:02:56

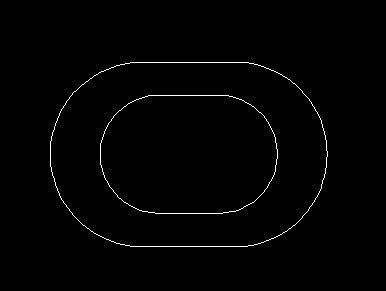

最近开发了一款跑道行的振膜，VC也是跑道行的，但是在振动时中间强度不够，中间凹陷与华司碰撞导致杂音，中间加花纹也无济于事，DX们有什么好建议吗；

基本外形如附图！期待DX的高见！


13楼

ALI-SKY 发表于：2008-4-1 23:02:58

基本外形如附图！期待DX的高见！


14楼

zhaojx1 发表于：2008-4-2 21:58:14

给个剖面图,这样不清楚,无法建议.

同时关于楼主所例的振膜形状主要是和所用的支架、相应的喇叭曲线要求有关。

15楼

db 发表于：2008-4-3 9:47:46

以下是引用Acoustics在2008-03-31 16:21:47的发言：
振动模式跟频响和失真的关系如何?

能一言说得清吗？

研究振动模态派啥用？

16楼

db 发表于：2008-4-3 9:49:37

以下是引用jma在2008-03-31 15:16:55的发言：

前面讨论了膜片的选用，膜片的设计以及膜片花纹的设计等话题。

那么膜片形状与扬声器性能之间的关系到底是怎样的呢？

下面是部分常规膜片图，为了好区分形状进行了自行命名。

呵呵，这是研究的一部分吗。还有拿出来啊。

17楼

kirin 发表于：2008-4-4 12:32:51

很久没来了

DB有带砖头没

18楼

昱辰发表于：2008-4-5 15:15:46

ANSYS模拟的图形

这是怎么模拟的??

一直想这样做个看看!就是不会!唉!

19楼

ALI-SKY 发表于：2008-4-7 20:49:59

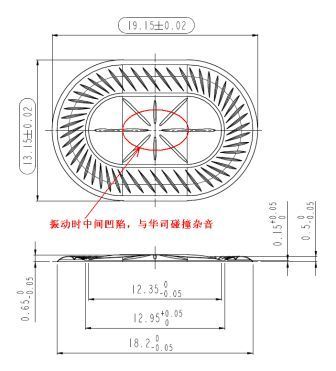

本人开发了一款SPEAKER BOX，腔体大概0.8CC，目前遇到的难题是振膜中间部分强度不够，振动时中间凹陷，与华司碰撞造成杂音，振膜图档如附件，期望高手指点迷津，目前PEN19um;中间花纹去掉成效不大；期待支招；


20楼

音膜爱好者 发表于：2008-4-7 21:43:58

把材料改成0.025MM试试，或者在球顶加6根左右竖行花纹。
