标题：[求助]SOS，测试曲线的问题

1楼

yongheng6194 发表于：2008-9-8 17:16:07

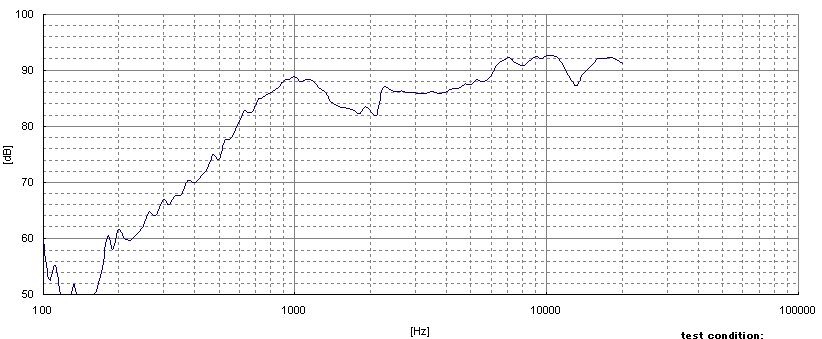

各位DX，请帮忙看一下下面的曲线，测试的时候每次在1.3k－2.2k都会产生一个谷，现在已经排除是产品本身的问题，那问题就应该是出在测试方法上，我们现在用的是800X1000的障板，0.1m，0.1W。喇叭是用手摁在障板上的，摁轻点这个谷就会变小或消失，当然灵敏度同时也下降了，急啊！
请各位DX帮忙分析一下，看看是什么原因造成的，多谢了！
图片点击可在新窗口打开查看


2楼

yongheng6194 发表于：2008-9-10 11:27:07

怎么光有人看，没人顶啊？各位高人出来帮帮忙啊，图片点击可在新窗口打开查看

3楼

gzdaas 发表于：2008-9-10 21:51:16

以下是引用yongheng6194在2008-09-10 11:27:07的发言：
怎么光有人看，没人顶啊？各位高人出来帮帮忙啊，图片点击可在新窗口打开查看

障板是否国标？测试条件要讲清，除非是神，怎么回复你？

4楼

Eagle 发表于：2008-9-10 23:04:04

你自己都说按轻点谷就变小甚至消失，你就从此入手自己分析。比如按的位置、方式等。

5楼

yongheng6194 发表于：2008-9-11 9:56:38

以下是引用gzdaas在2008-09-10 21:51:16的发言：

障板是否国标？测试条件要讲清，除非是神，怎么回复你？

肯定是标准障板了，你觉得还需要什么测试条件？

6楼

圣灵发表于：2008-9-11 10:19:00

会不会是你的speaker和障碍板之间有声泄露，按重点，声泄露小，SPL大，F0小；按轻了，泄露大，SPL小，F0高了！
建议楼主把按重了和按轻了的曲线全发上来，大家一起讨论下！

7楼

gzdaas 发表于：2008-9-11 15:00:17

以下是引用yongheng6194在2008-09-11 09:56:38的发言：

肯定是标准障板了，你觉得还需要什么测试条件？

我怎么没看过800X1000的障板,1650X1350倒是有一个国标，障板开孔位置也很重要，如果障板没放稳定，肯定会有谐振，在开放测试时声泄漏几乎可忽略，只会造成曲线不一致，原因还是自已找吧。

[此贴子已经被作者于2008-09-12 09:03:22编辑过]

8楼

yongheng6194 发表于：2008-9-12 16:50:16

以下是引用gzdaas在2008-09-11 15:00:17的发言：

[此贴子已经被作者于2008-09-12 09:03:22编辑过]

MOTO用的就是800X1000的障板啊，IEC的标准里面800X1000和600X800都有的

9楼

xiushen＆qijia 发表于：2008-9-15 18:11:53

我们也碰到类似的问题,但是只有一个谷，我们的情况是一批喇叭里面有一部分有谷，到目前为止我们的结论是工艺问题．

10楼

lhmgo 发表于：2008-9-16 8:55:13

测试方法
测试治具

11楼

jamesd2 发表于：2008-9-16 16:50:29

好不容易登录上了，我也来顶一下

12楼

fendiwang 发表于：2008-9-17 21:53:26

音膜的问题

13楼

yongheng6194 发表于：2008-9-18 20:13:45

现在可以肯定不是产品的问题，因为所有产品包括外来的N多样品，测试出来都有这样的现象，问题肯定是出在测试上，只是不知道具体问题在哪里

现在有个疑问，测试障板的厚度一般是多少？如果太厚会不会有问题？我们的障板大概有5cm，中孔凹下去很多，而且测试孔的直径有20多cm，问题会不会在这里？
