标题：手机speaker后腔的设计
1楼
nameclay 发表于：2006-7-20 16:02:30前段时间看了一下关于手机设计的书，在一些书上面说手机speaker后腔要密封好，还有些书上说speaker后腔要开泄漏孔，不知道哪种说法对。
如果要开泄漏孔的话，以开多大为宜？
请各位大侠多多请教！
一个刚入门的小子。
2楼
gxz797 发表于：2006-7-24 11:08:30手机内部的结构复杂，泄漏也多，以密封为常规方式。
3楼
penghong_110 发表于：2006-9-26 8:32:16曲线图太小了，看不清啊，但是如果从曲线看感觉还不错的声音啊！
4楼

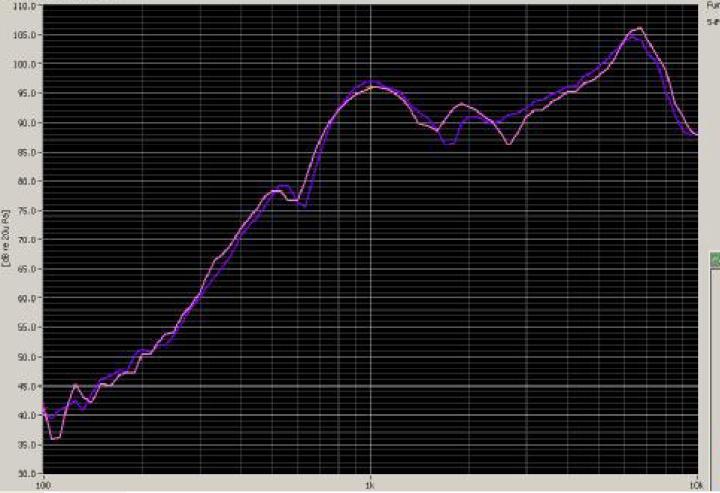

水仙 发表于：2006-9-27 11:47:00
此主题相关图片如下：
5楼

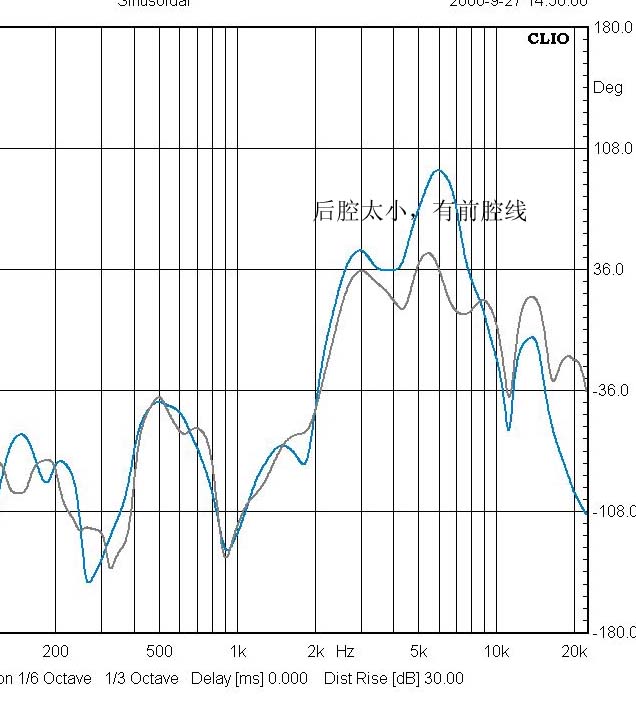

penghong_110 发表于：2006-9-27 16:35:03这是我们设计的款手机，如图：蓝色为加了前腔，但后腔太小的曲线。灰色为后腔太小，无前腔，出声孔无限大的曲线。
此主题相关图片如下：
[此贴子已经被作者于2006-09-27 16:44:49编辑过]
6楼
penghong_110 发表于：2006-9-27 16:46:37蓝色为无限大后腔，有前腔的频响曲线；灰色为无限大后腔，无前腔，出声孔无限大的频响曲线。
此主题相关图片如下：
此主题相关图片如下：[此贴子已经被作者于2006-09-27 16:46:58编辑过]
7楼
penghong_110 发表于：2006-9-27 17:57:50下图为两前腔壁高度不同情况下的曲线。以做参考！大家可以自己说说哪条曲线为前壁高的曲线，哪一条为前壁矮的曲线。红色和绿色同为没加前腔时的曲线。
此主题相关图片如下：
此主题相关图片如下：
[此贴子已经被作者于2006-09-27 18:43:37编辑过]
8楼
penghong_110 发表于：2006-9-27 18:45:28如果猜中了就去版主那里领奖！
[此贴子已经被作者于2006-09-27 18:48:31编辑过]
9楼
admin 发表于：2006-9-27 19:48:5110楼

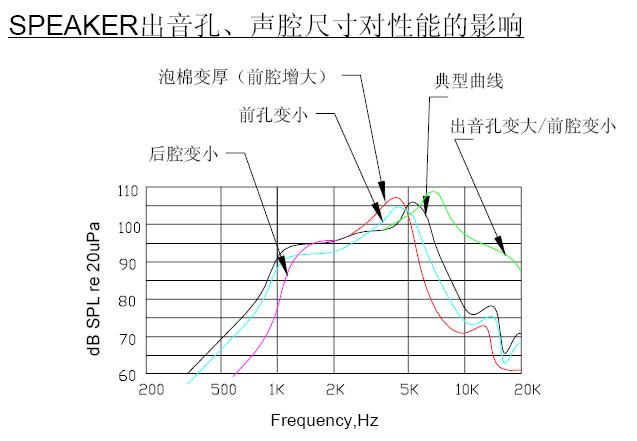

penghong_110 发表于：2006-9-28 8:34:15admin提供了好东西，比较直观！此主题相关图片如下：
[此贴子已经被作者于2006-09-28 08:42:28编辑过]
11楼
ybx1216 发表于：2006-9-29 19:06:28以下是引用penghong_110在2006-09-28 08:34:15的发言：
admin提供了好东西，比较直观！此主题相关图片如下：
16mm的喇叭0.8W測試的曲線,黑色曲線為單體喇叭曲線,紅色為加2CC容積的曲線
| 下载信息 [文件大小： 下载次数： ] | |
 点击浏览该文件: |
12楼
penghong_110 发表于：2006-9-30 11:21:18这几天对用不同手机前腔和后腔做对比测试，就觉得手机喇叭2-5K左右有一个峰那曲线将是相当的好啊！
3K有峰也是不错的选择！[此贴子已经被作者于2006-09-30 11:37:33编辑过]
13楼
白菜 发表于：2006-10-4 9:41:11以下是引用penghong_110在2006-09-28 08:34:15的发言：
这样看来好像只有"出音孔改大/前腔变小"可以用吧?
admin提供了好东西，比较直观！此主题相关图片如下：
14楼
YANDONG7383 发表于：2007-3-24 13:43:49後腔有透氣孔會好點吧!
15楼
SPK520 发表于：2009-4-22 15:52:45学习学习一下。谢谢！
16楼
ybx1216 发表于：2009-4-23 22:41:09本人正在写关于手机外放音腔的设计与评测以及电声器件（SPK/RCV/MIC）的选型，不知道各位dx有没有建议，望各位dx提供宝贵意见！
17楼
yihuang999 发表于：2014-11-14 15:31:50学习了。
18楼
声学爱好者 发表于：2015-5-21 11:00:29我们这边一般是后腔容积小于0.55cc的会开泄漏孔，泄漏孔的面积相当于直径0.25到0.3的圆的面积，只要泄漏孔能能尽量远离喇叭就对曲线影响不是很大
19楼
注册好难 发表于：2018-8-9 11:38:56学习
