标题：求助问题

1楼

jma 发表于：2010-2-3 10:41:27

很早以前设计了一款Φ30mm的耳机单元，有个问题一直没有参透。

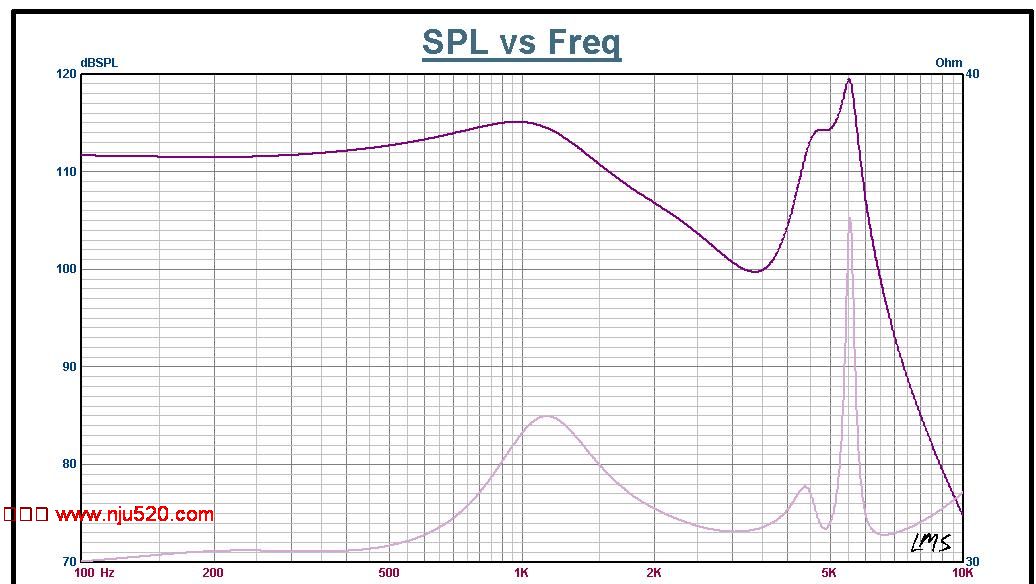

见下图：

图片点击可在新窗口打开查看


1.实际设计的F0为180Hz，但是在阻抗曲线上显示的FO却是1.2KHz左右。这是啥原因？
2.频响曲线上1KHz左右的峰是什么原因造成？

2楼

Tannoyman 发表于：2010-2-3 21:52:48

tannoyman也遇到过类似的问题。不过至今也没有找到确切的答案。起初tannoyman认为，可以和倒相箱做相应的比较。后来发现并不是这样的问题。费解中。。。。。。

3楼

练海棠 发表于：2010-2-3 21:55:36

不好说

4楼

Tannoyman 发表于：2010-2-3 22:12:41

以下是引用练海棠在2010-02-03 21:55:36的发言：
不好说图片点击可在新窗口打开查看

不好说是什么？ TANNOYMAN对中国的文化不是很理解。

5楼

actroxn 发表于：2010-2-4 8:52:08

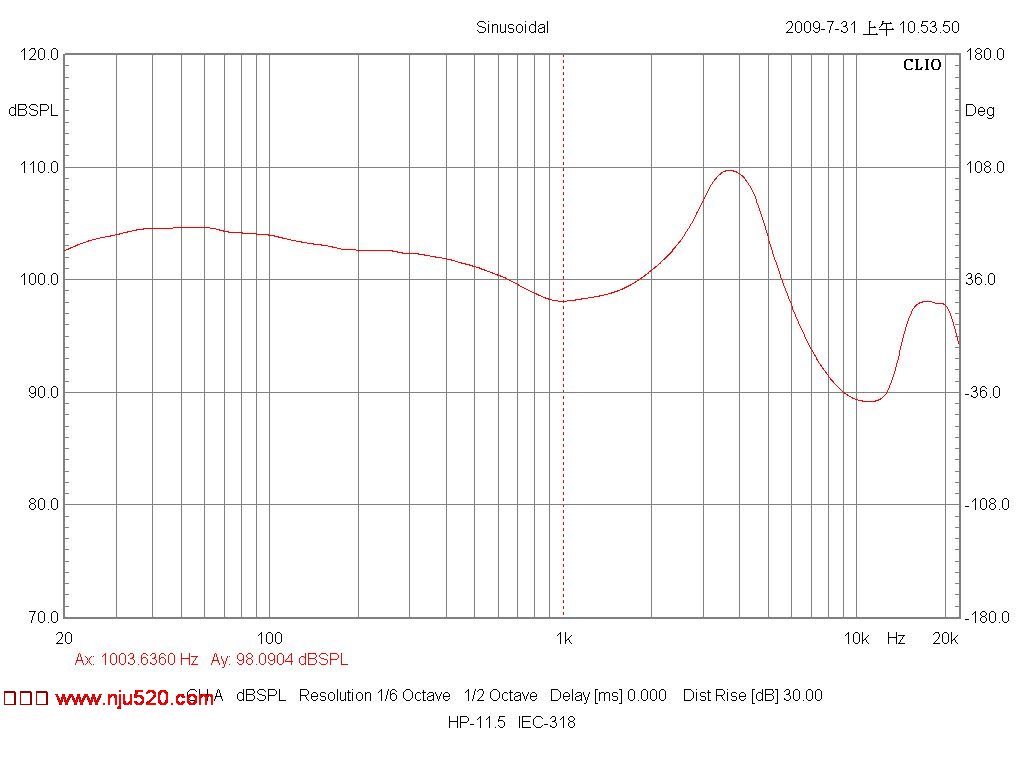

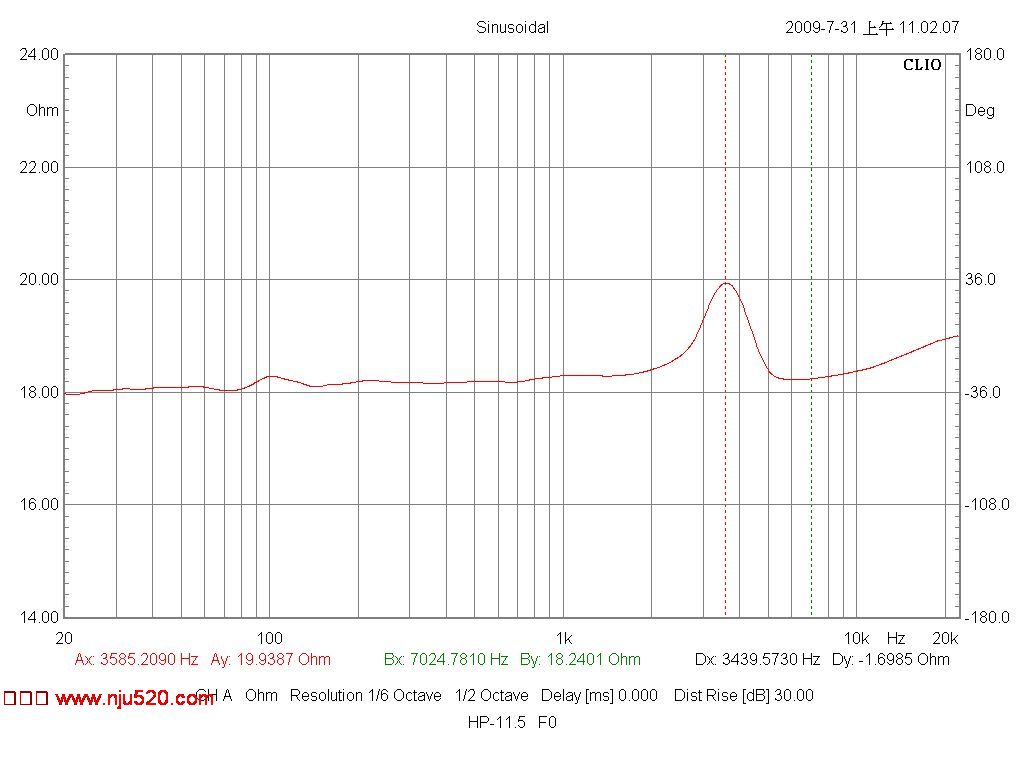

此主题相关图片如下：1 f0.jpg

DIA 11.5 耳機喇叭，情況相似.

6楼

jma 发表于：2010-2-4 12:36:38

以下是引用actroxn在2010-02-04 08:52:08的发言：

图片点击可在新窗口打开查看


此主题相关图片如下：1 f0.jpg

DIA 11.5 耳機喇叭，情況相似.

非也！兄台的是靠阻尼压出来的哦。小弟是没有阻尼的。

7楼

Eagle 发表于：2010-2-4 19:59:23

设计Fo是180Hz是怎么确定的？模拟？计算？看实际测试结果，你的单体的Fo就是1.2KHz，所以频响上的峰就是谐振峰，不信你加点阻尼看看是不是阻抗曲线的峰变小，而频响曲线的峰也会降低。

8楼

Tannoyman 发表于：2010-2-7 8:22:08

以下是引用Eagle在2010-02-04 19:59:23的发言：
设计Fo是180Hz是怎么确定的？模拟？计算？看实际测试结果，你的单体的Fo就是1.2KHz，所以频响上的峰就是谐振峰，不信你加点阻尼看看是不是阻抗曲线的峰变小，而频响曲线的峰也会降低。

有才！

9楼

jma 发表于：2010-2-7 11:32:50

E兄，在自由场测试下，F0是180Hz。当在仿真耳中测试阻抗曲线就变成了1.2KHz。
声负载不同差异是挺大。
之间有没有什么必然的关系？

10楼

Acoustics 发表于：2010-2-7 12:59:15

原来如此, 测试负载不同.

所以,一般说谐振频率是指自由场谐振频率.

负载阻(抗)太大时, 会测量不出阻抗谐振峰.

11楼

Eagle 发表于：2010-2-7 15:17:24

负载声阻抗变化确实会影响谐振频率，但是变化不会从180Hz到1.2K这么大，应该还有别的东西改变了。

12楼

jma 发表于：2010-2-7 15:52:51

以下是引用Eagle在2010-02-07 15:17:24的发言：
负载声阻抗变化确实会影响谐振频率，但是变化不会从180Hz到1.2K这么大，应该还有别的东西改变了。

不好意思，小弟正在写此文。E兄不妨提提好的意见。
由于测试的因素不同，有些地方很难理解和解释。所以还请兄台帮忙。
另外，没有别的东西改变了。

[此贴子已经被作者于2010-02-07 16:03:04编辑过]

13楼

jqr01 发表于：2011-11-12 21:06:13

不知此文写好了没有,期待中

14楼

jma 发表于：2011-11-17 20:34:15

以下是引用jqr01在2011-11-12 21:06:13的发言：

不知此文写好了没有,期待中

《受话器各部件与频响曲线之间的关系》2011年4月，电声技术
