标题：关于振动式扬声器

1楼

gswc88 发表于：2007-10-19 16:51:33

最近接到客户的一个样品,要求做一个振动式扬声器,它的工作原理和电机差不多,要求用音乐信号控制,在30-300Hz低频时振动,不发音,市场上一般的振动器是电机式的,恒速的,不能满足客户的要求.

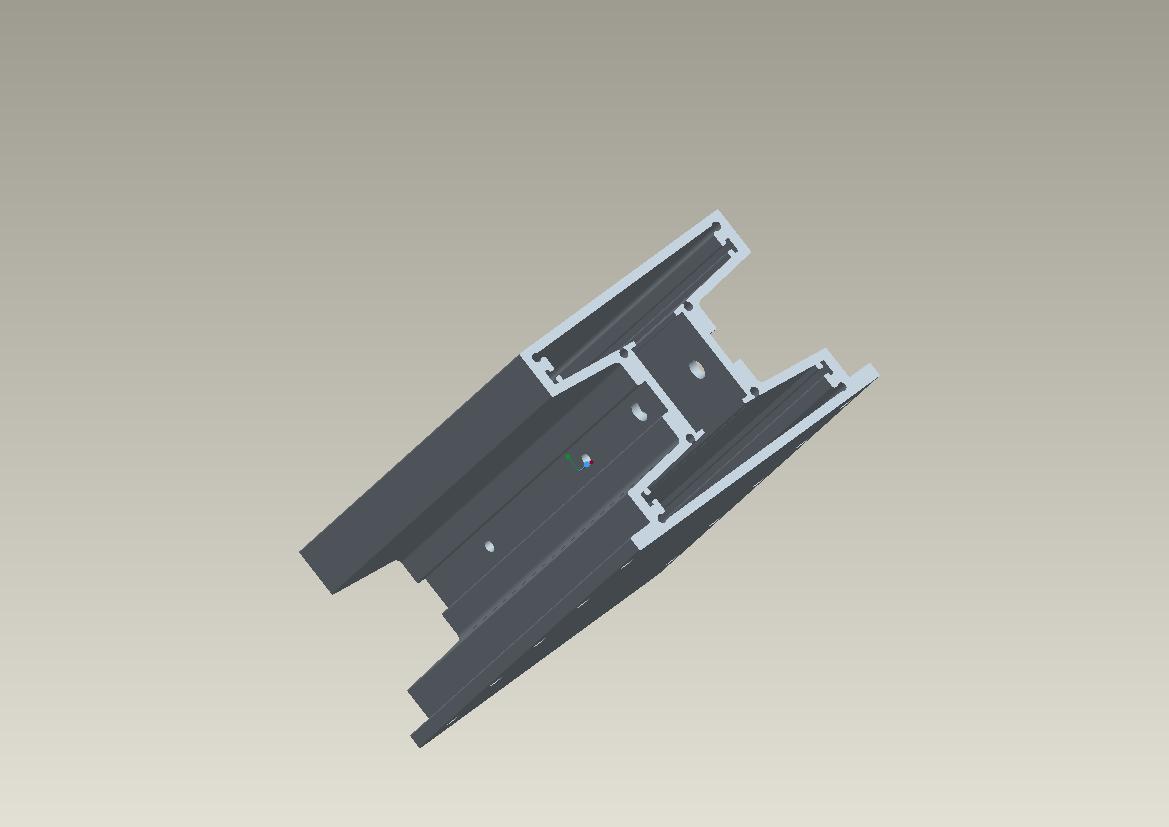

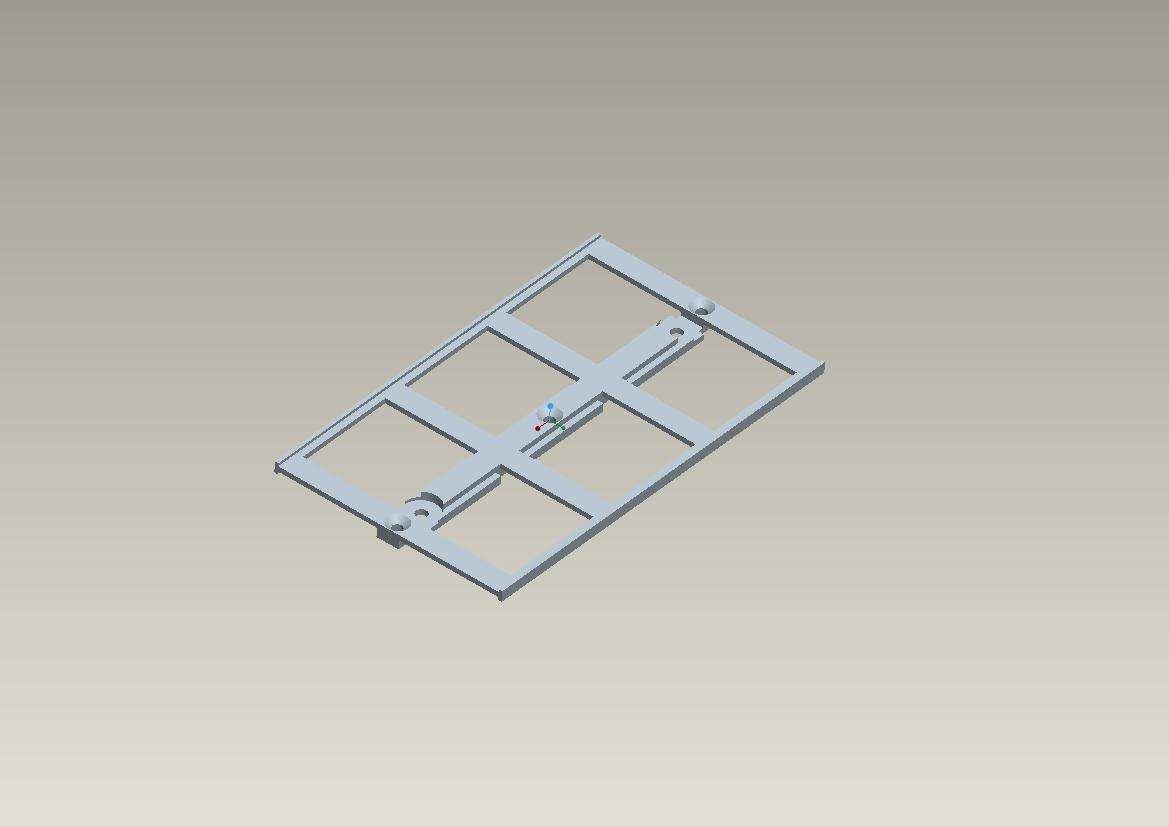

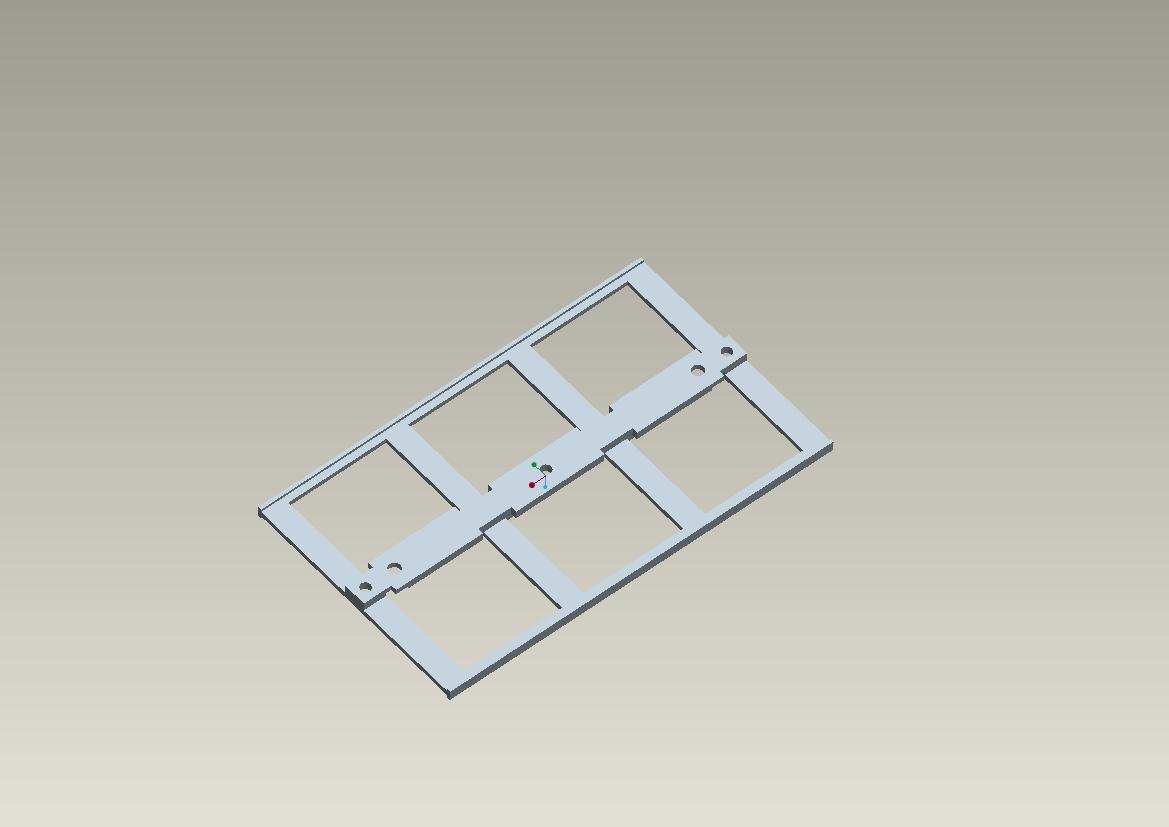

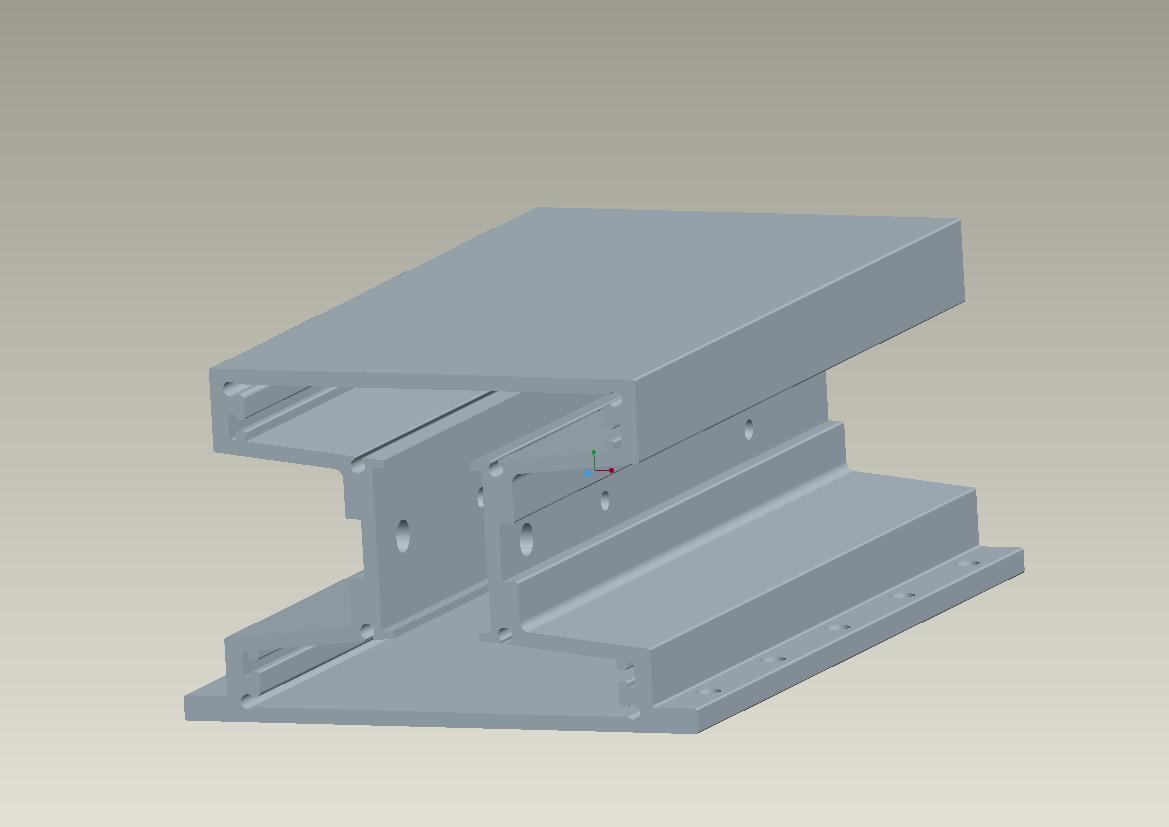

现将图片发出来,请大家帮看一下,哪里有这样类似的材料,特别是音圈和支架,并请大家帮忙分析一下,功率要求15W-30W,若有做电机的朋友,也可以来指导一下,谢谢

2楼

gswc88 发表于：2007-10-19 16:52:19



3楼

gswc88 发表于：2007-10-19 16:53:14

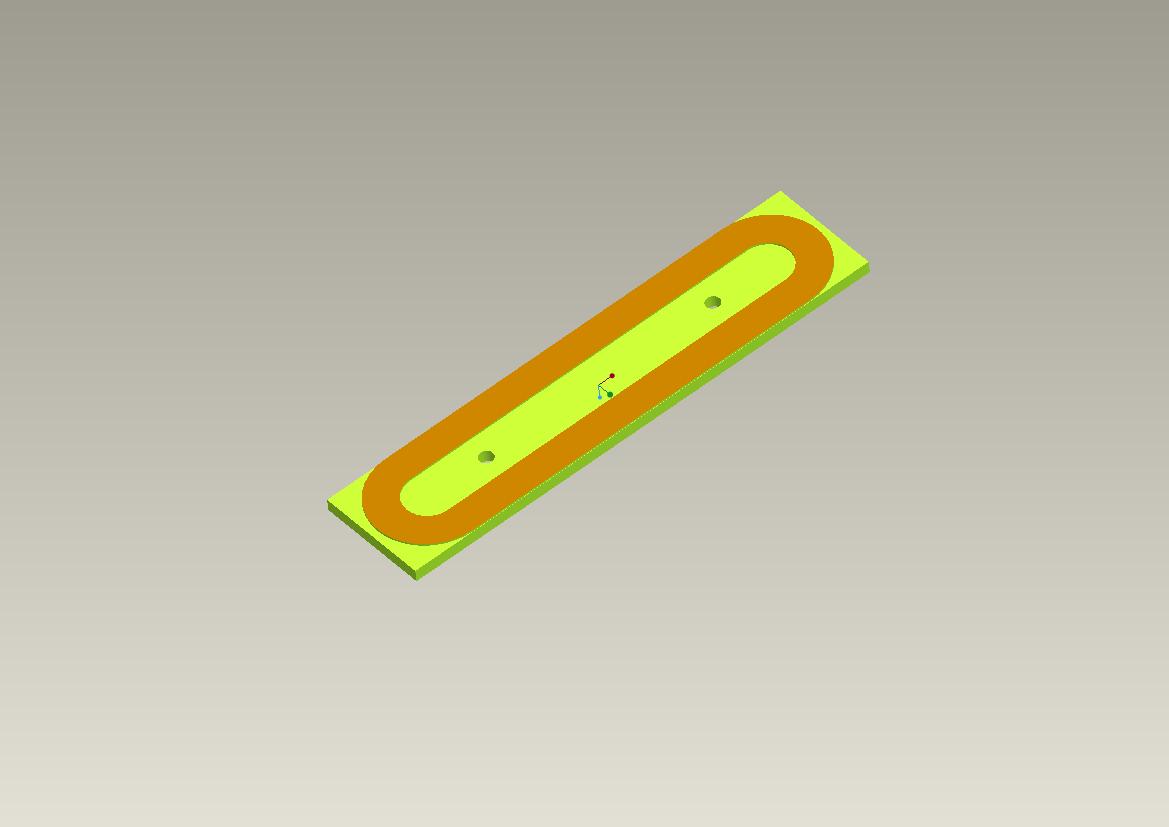

直流阻抗7.2欧 132mH

4楼

gswc88 发表于：2007-10-19 16:55:22



5楼

gswc88 发表于：2007-10-20 10:46:14

怎么没人感兴趣?

6楼

sanwei 发表于：2007-10-21 8:47:27

俺孤陋寡闻，还第一次见识

7楼

DAAS 发表于：2007-10-21 21:38:33

楼主兄弟,来个组装图看看?

BTW:sanwei兄弟,好久不见,最近可好?

8楼

gswc88 发表于：2007-10-22 8:22:07

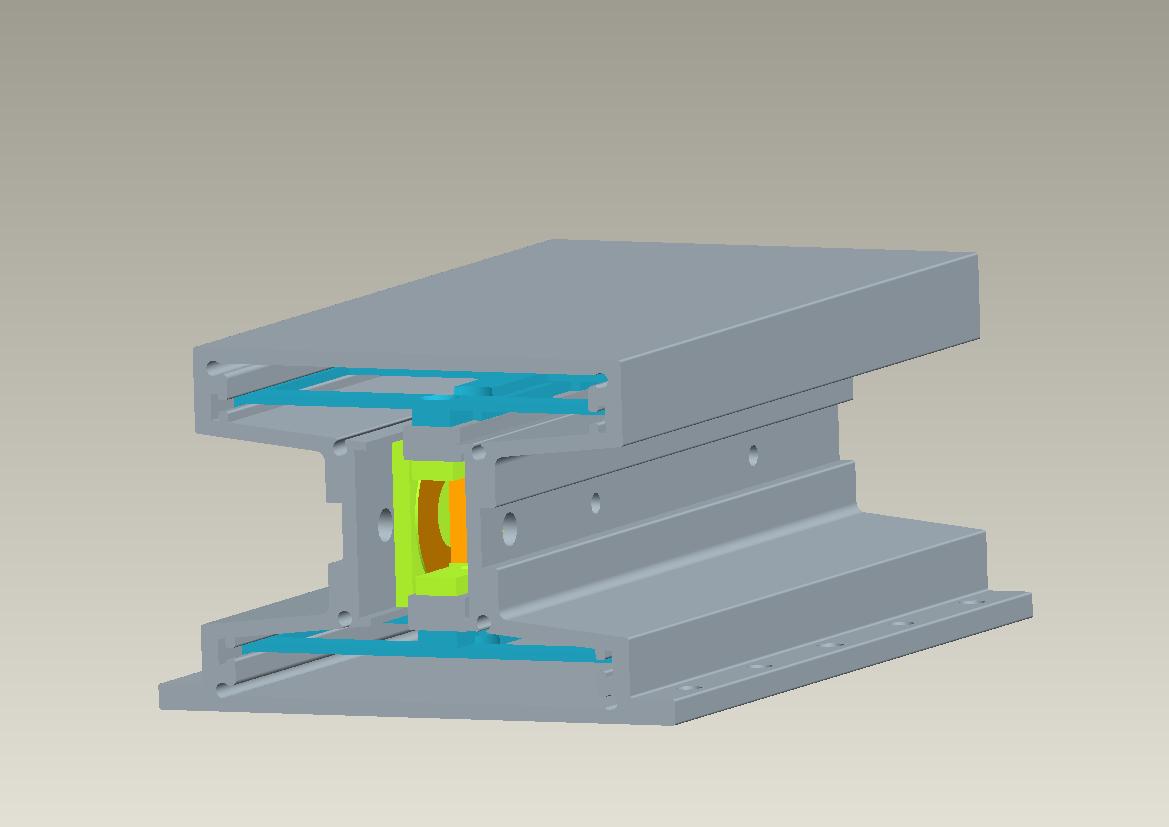

DAAS兄弟:如图,方的,圆的都可以,主要的是效果,一般的振动器用的是电机,是恒速的,不能随音乐的变化而变化.


9楼

Acoustics 发表于：2007-10-22 13:56:18

HEV系列高能激振器是一种电磁激振器，可对试件提供激振力。经过改进设计的新一代高能激振器采用高磁能材料，制造精良，工艺考究，性能稳定，使用方便。与同量级的普通激振器相比，具有体积小，重量轻，有效输出力的频带宽等显著优点。广泛地应用于各种工程结构如火箭、导弹、飞机、船舶、机床、火车、汽车、摩托车、空调、洗衣机、房屋建筑、桥梁等结构的振动试验和零部件疲劳试验，也可用于振动时效处理，振动切削和地质勘探等。
　　高能激振器于1994年获得中国发明专利权，专利号：ZL92107587.1。先后获得国家发明奖一次，部省级科技进步奖多次。用户遍布全国二十多个省、直辖市和自治区。

图片点击可在新窗口打开查看

HEV系列高能激振器主要性能和技术指标

型号	HEV-20	HEV-50	HEV-200	HEV-500	HEV-1000
最大激振力(N)	20	50	200	500	1000
频宽(Hz)	5000	3000	2000	2000	800
最大振幅(mm)	±5	±5	±10	±10	±10
力常数(N/A)	8	16	8	16	16
峰值电流(A)	2.5	3	25	32	64
重量(Kg)	1	3.5	15.5	28	40
尺寸(mm×mm)	Φ66×84	Φ110×135	Φ180×190	Φ180×250	Φ270×360
配用功放型号	HEA-20	HEA-50	HEA-200	HEA-500	HEA-1000

10楼

gswc88 发表于：2007-10-22 14:53:27

多谢
