标题：[求助]单体磁回路开槽式设计,对音压帮助?

1楼

Joy 发表于：2014-12-21 11:32:29

单体磁回路开槽式设计，对音压帮助?

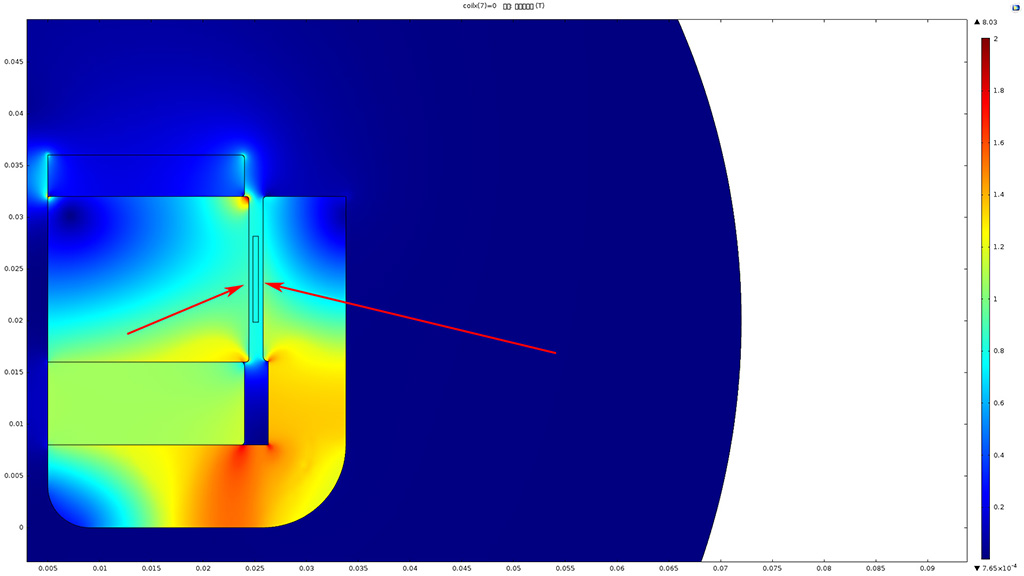

我最近研究了开槽式的磁回路设计，就是目前短音圈磁回路设计，很多人会在上导磁金属和下导磁金属磁隙的地方孔一个孔，如下图所示

dvubb 此主题相关图片如下：bl开洞11.jpg

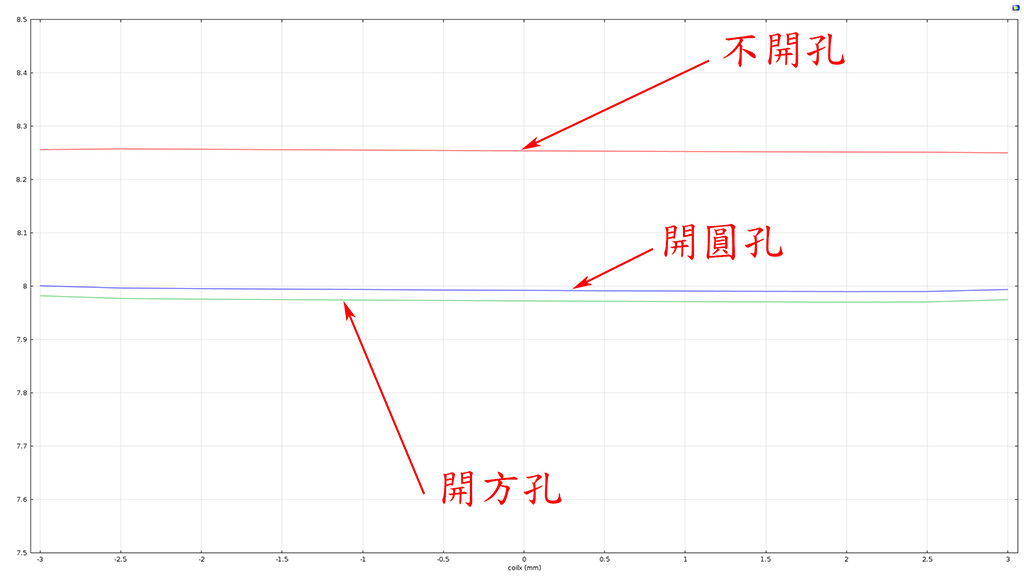

实际上模拟出来的结果不会对音压有所提升,有不开孔开圆孔0.75mm 开方孔0.75mm 结果只有不开孔的灵敏度比较高

dvubb 此主题相关图片如下：bl cu11rve.jpg

我看好几本书上面说开槽会增加1dB灵敏度,可是那个是指导磁板有加厚+有音圈加高+坡莫合金环

所以一般单一开槽是不会增加喇叭灵敏度的

[此贴子已经被作者于2014-12-22 00:08:26编辑过]

2楼

Joy 发表于：2014-12-22 8:58:11

我是不是发错地方了？怎么没反应

3楼

nisa 发表于：2014-12-22 9:23:37

我倒不认为开孔是为了提高音压，更多的是考虑实际生产工艺问题

4楼

SPL100 发表于：2014-12-22 9:33:46

开孔后，孔处磁阻增大，磁力线从磁阻小的地方通过，两个孔间的地方通过，有可能导致磁饱合，这与U杯的厚度有关，从图看此部位没有饱合。

开孔还有散热等功能。

试着模拟一下两种情况下的Bg(在U杯底部及R处不饱合时).

5楼

Joy 发表于：2014-12-22 21:03:39

- 作者：nisa
--
我倒不认为开孔是为了提高音压，更多的是考虑实际生产工艺问题

我没有去过生产线,想请问一下,实际生产工艺问题,是哪方面的呢?因为不是一样吗?

6楼

g574100239 发表于：2015-1-11 11:21:19

开槽合理的话，可以提高Bl值的对称性，降低失真

7楼

JXJJZZ 发表于：2015-1-14 16:31:13

学习
