标题：D类功放和扬声器

1楼

cridia 发表于：2011-3-30 11:56:34

大家都知道D类功放是PWM调制的原理，输出脉宽调制信号，我们平常用的扬声器可以直接用脉宽调制信号推吗？还是对信号加一个低通滤波后再连接扬声器？

2楼

glaive 发表于：2011-3-30 14:37:37

不了解，只知道D类功放大家都叫数字功放，在使用中跟普通的AB类功放一样接线。

3楼

anlige 发表于：2011-4-2 18:40:46

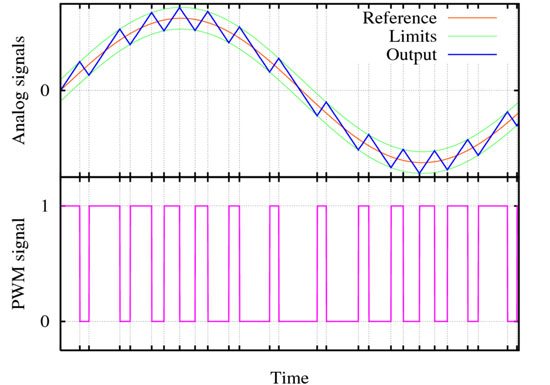

PWM信号--积分--滤波。对于扬声器来说高频信号是无益的。看图也许更直观。


4楼

独行剑客 发表于：2011-4-7 11:26:43

应当使用LC低通滤波器。

5楼

鱼缸发表于：2011-5-8 10:29:14

不需要。自己对比下就知道了。

6楼

DAAS 发表于：2011-5-10 10:15:43

抠成本不用抠到这个地步吧...

7楼

TinkerBell 发表于：2011-6-19 20:55:43

应该不可以，如果是纯阻性的元器件还可以，但是喇叭有音圈有电感不可以

8楼

wlj2009 发表于：2011-7-27 16:10:56

不需要~扬声器音圈本身就是一个电感~对高频有着抑制作用，即阻高频，通低频~

9楼

liuwjn 发表于：2011-8-29 10:32:01

同意楼上的！
