标题：APOLLO Seiko焊锡机器人焊锡示范

1楼

xiangyangphi 发表于：2007-11-1 16:40:58

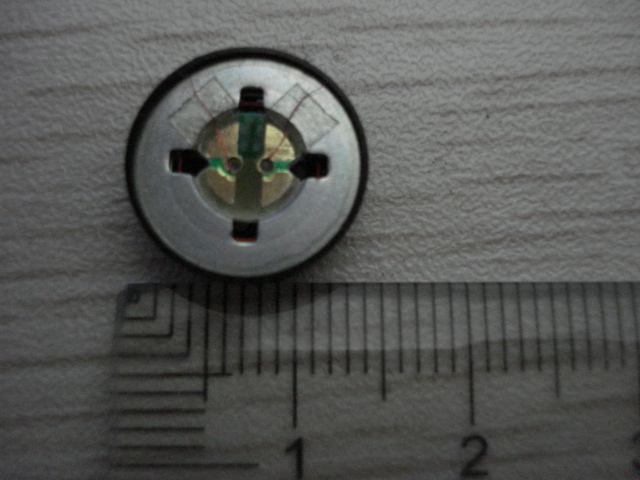

借用一下朋友的喇叭,做一个示范。冒犯之处还请原谅!

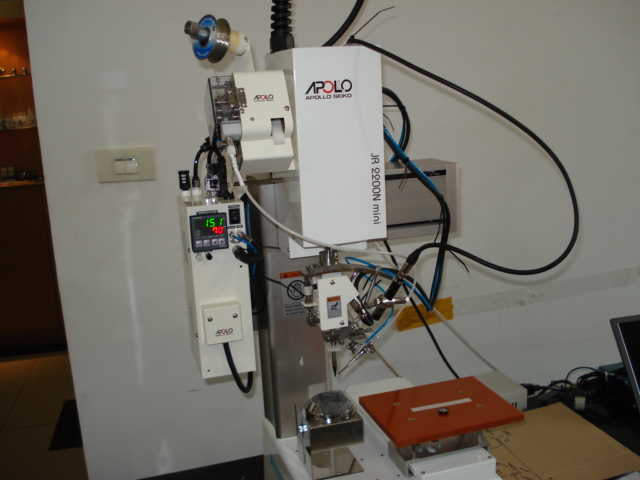

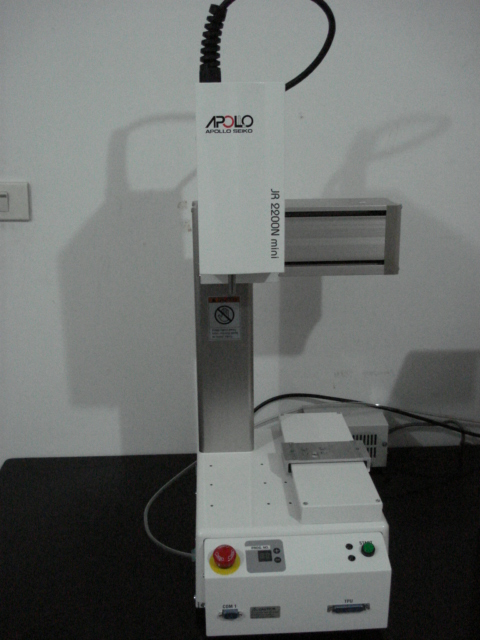

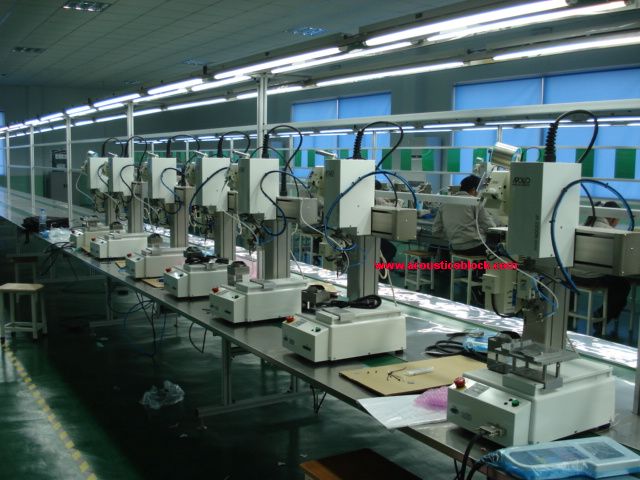

设备简介，这就是电声行业所用的点焊设备J-CAT-200四轴全自动焊锡机器人，全中文操作（含中、英、日等多种文字）。工作范围200*200*50mm，旋转360度，电压220V，三轴移动速度，点到点最大700mm/sec,线性移动最大速度700mm/sec.设备重复定位精度0.01mm。

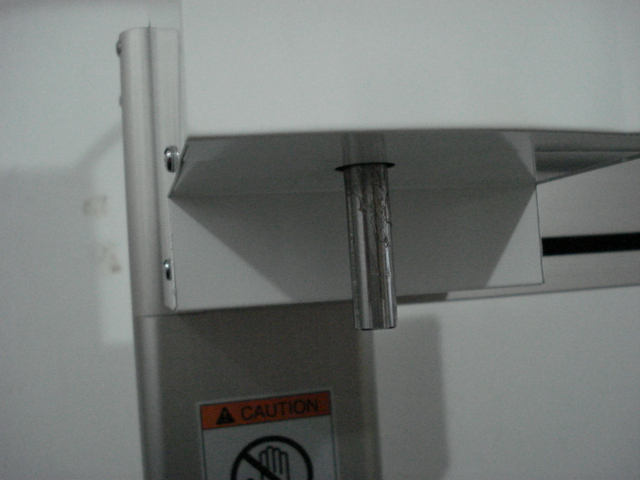

高精度旋转定位机构，这个是我们提供的先进的高精度旋转机构，可以精确定位，达到焊接0.1mm—2mm等各种规格锡丝的要求。旋转机构在焊接、清洁焊接头、重复定位方面起关键作用。


这个装置是整个系统的关键：精确控制出锡时间、控制每次出锡量、保证底座不被烫伤、还有包括锡不滴落、不爆锡。焊点光滑一致等等都靠这个装置保证。


设备组装过程比较简单，过程就不累叙了．

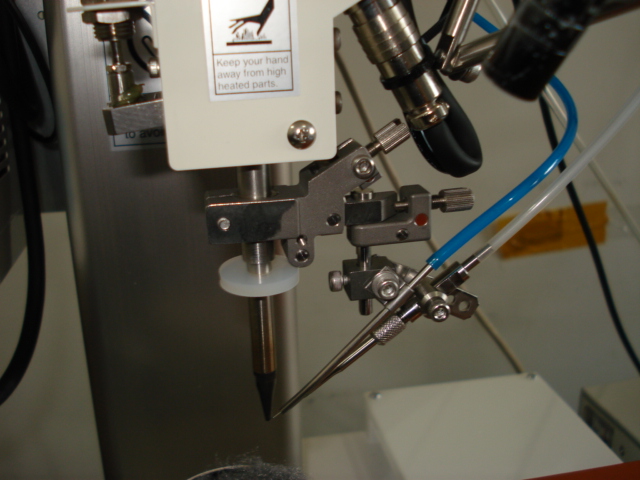

精密的焊锡机构组装图，包括上下／左右微调机构，这些细节就是为什么我们能够在电声行业立足的关键．大家可以参考

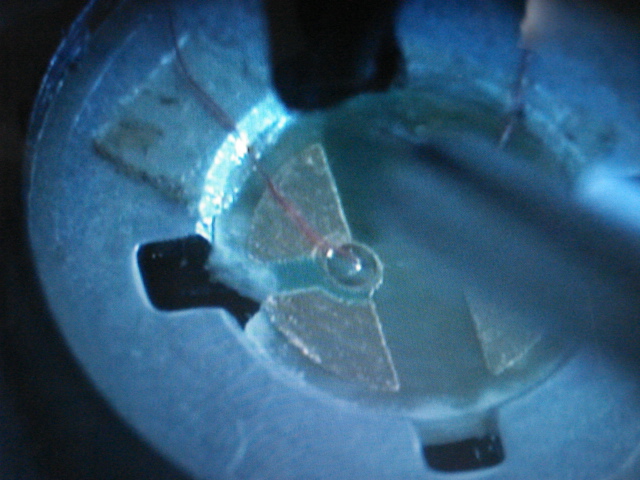

摄像对位和目视对位，保证焊接精度．

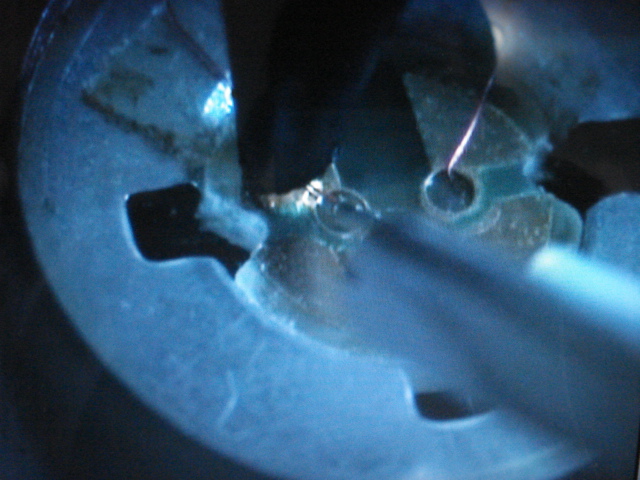

完美的焊接过程，短暂而精密．保证成品率和高效率生产．精彩．．．．．．．．

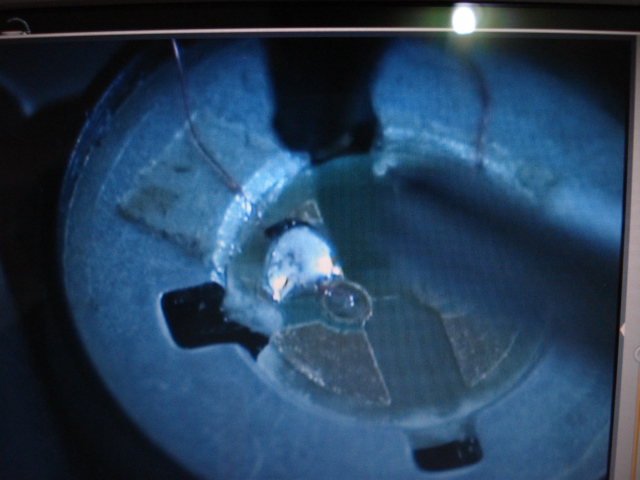

焊锡结束，新手第一次调试设备，欢迎大家指导，多提意见，同时欢迎大家来参观和焊接测试．谢谢！整个３个小时的焊接完成，包括跟日本鬼子交流（呵呵），调试等等．


本图片只为介绍和推广我司焊锡机器人，绝对禁止转载和其他不当用途。

[此贴子已经被作者于2008-11-24 21:17:50编辑过]

2楼

mylar 发表于：2007-11-1 22:09:38

学习...

3楼

new20071201 发表于：2007-11-2 18:21:43

学习了

4楼

kitty 发表于：2007-11-3 16:21:16

自动焊锡...

5楼

cqtlzxq 发表于：2007-11-4 9:45:16

只适用于小喇叭，大喇叭不行。不知有没有适用于1-6.5寸喇叭的自动焊锡机呢？请联系：zxqj000@163.com

6楼

mylar 发表于：2007-11-4 11:18:56

如何联系?

可否将详细资料发到我邮箱:hu_xiaojian2000@yahoo.com.cn,谢谢!

7楼

new20071201 发表于：2007-11-5 15:19:12

XXN

8楼

gudaimen 发表于：2007-11-5 15:39:49

哪里有卖呀

9楼

gudaimen 发表于：2007-11-5 15:41:31

可否将详细资料发到我邮箱:gudaimen@163.com.谢谢!

10楼

beyond5737 发表于：2007-11-6 20:04:31

想了解国内先进工装工艺的可以直接联系我保证为你所在公司的产品不论从成品率还是生产效率提高10个百分点同时可以省不少人

11楼

WAMM 发表于：2007-11-8 9:00:22

不错

12楼

xiangyangphi 发表于：2007-11-8 9:33:43

以下是引用gudaimen在2007-11-05 15:41:31的发言：

可否将详细资料发到我邮箱:gudaimen@163.com.谢谢!

最详细的资料已经在这个上面了。如果想看样机，或者想焊几个产品看看，欢迎您到上海来，地址是：上海市东体育会路1091号901室，来之前请电13761604609联系。

13楼

wsqjd2007 发表于：2007-11-11 12:32:53

学习ING^^^^

14楼

xujun1028 发表于：2008-1-22 22:55:49

我想知道日本的联系方式

谢谢

15楼

kangyuanoo 发表于：2008-1-31 1:58:02

AAC用的鬼东西,一般的公司还是不要用的好,加锡头贵的要死,初期的话很不稳定.

16楼

yuchunlei99 发表于：2008-2-14 20:03:21

该淘汰的东西，先进的工艺不应该加锡，一个加热杆150

17楼

xiangyangphi 发表于：2008-3-5 22:12:09

是否使用高精密焊锡设备，要看公司负责人的态度和有钱程度；要看公司服务的客户是谁。这个设备确实是绝大部分电声厂所不能问津的。不是什么人都用得起的。我们就是服务业内对焊锡品质要求严格、希望成就卓越产品品质的公司的。想想看，为什么AAC用的鬼东西，而您不用？呵呵，当然，我们欢迎不同声音。如果一个设备面世，说好说坏才是正常嘛！大家多多指正，我们好及时改正。

18楼

changzhou123 发表于：2008-3-6 21:45:44

一个加热杆理论上能用多少时间？？

19楼

xiangyangphi 发表于：2008-3-13 8:55:59

有需要测试的朋友请联系我们，谢谢！

点胶机是MUSASHI SHOT 200S+IEI ACCURA DG，这个主流配置，焊锡机器人是APOLLO Seiko公司的Echo型号，专门做电声产品焊锡。

三环商事株式会社上海代表处

地址：上海市虹口区东体育会路1091号

电话：021-65162738

传真：021-55384779

手机：13761604609

联系人：向阳

三环公司在电声行业，是点胶设备和精密焊锡设备最大销售商，我们能够提供一系列的电声设备和材料。

20楼

yg5i 发表于：2008-3-13 20:28:15

这个喇叭是minami的13mm？
