主题：振动模态的仿真与实际测试
帅哥哟，离线，有人找我吗？
Tannoyman
 小大  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 无为（老子语）
等级：新手上路 帖子：222 积分：1543 威望：0 精华：0 注册：2009-11-5 11:24:55 		振动模态的仿真与实际测试  发帖心情 Post By：2010-12-5 18:51:01 [只看该作者]

现在很多DX都在使用有限元的仿真，那么仿真的振动模态与实际测试的模态是否一致呢？

这是一个非常值得研究的问题。

下图是实际测试的某频率点的振动模态


图片点击可在新窗口打开查看

别人笑我太疯癫，我笑他人看不穿！
疯癫之人，必有过人之处！
 回到顶部
帅哥哟，离线，有人找我吗？
Tannoyman
 小大  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 无为（老子语）
等级：新手上路 帖子：222 积分：1543 威望：0 精华：0 注册：2009-11-5 11:24:55 		  发帖心情 Post By：2010-12-5 20:16:58 [只看该作者]


图片点击可在新窗口打开查看

图片点击可在新窗口打开查看

看实际测试的与仿真的振动模态，似乎在一定程度上有相似性

[此贴子已经被作者于2010-12-05 20:19:48编辑过]

别人笑我太疯癫，我笑他人看不穿！
疯癫之人，必有过人之处！
 回到顶部
美女呀，离线，留言给我吧！
新绿
 小大  3楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：1241 积分：8805 威望：0 精华：0 注册：2006-7-18 8:59:26 		  发帖心情 Post By：2010-12-5 22:22:20 [只看该作者]

什么测试仪器?激光3D扫描仪?



赠人玫瑰，留手余香！
 回到顶部
帅哥哟，离线，有人找我吗？
njdxsch
 小大  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：196 积分：1995 威望：0 精华：0 注册：2007-6-7 13:36:17 		  发帖心情 Post By：2010-12-6 0:19:39 [只看该作者]

请教前辈，能否讲讲模态的出现过程？谢谢！

 回到顶部
帅哥哟，离线，有人找我吗？
Tannoyman
 小大  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 无为（老子语）
等级：新手上路 帖子：222 积分：1543 威望：0 精华：0 注册：2009-11-5 11:24:55 		  发帖心情 Post By：2010-12-6 8:20:10 [只看该作者]

以下是引用新绿在2010-12-05 22:22:20的发言：
什么测试仪器?激光3D扫描仪?

KLIPPEL  scanner进行的激光全息扫描。

别人笑我太疯癫，我笑他人看不穿！
疯癫之人，必有过人之处！
 回到顶部
帅哥哟，离线，有人找我吗？
Tannoyman
 小大  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 无为（老子语）
等级：新手上路 帖子：222 积分：1543 威望：0 精华：0 注册：2009-11-5 11:24:55 		  发帖心情 Post By：2010-12-6 8:20:35 [只看该作者]

以下是引用njdxsch在2010-12-06 00:19:39的发言：
请教前辈，能否讲讲模态的出现过程？谢谢！

从3个F入手，

别人笑我太疯癫，我笑他人看不穿！
疯癫之人，必有过人之处！
 回到顶部
帅哥哟，离线，有人找我吗？
Tannoyman
 小大  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 无为（老子语）
等级：新手上路 帖子：222 积分：1543 威望：0 精华：0 注册：2009-11-5 11:24:55 		  发帖心情 Post By：2010-12-6 8:28:04 [只看该作者]

以下是引用Tannoyman在2010-12-06 08:20:35的发言：

从3个F入手，


图片点击可在新窗口打开查看

别人笑我太疯癫，我笑他人看不穿！
疯癫之人，必有过人之处！
 回到顶部
帅哥哟，离线，有人找我吗？
errantry
 小大  8楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：侠之大者 帖子：308 积分：2745 威望：0 精华：0 注册：2008-12-26 15:50:03 		  发帖心情 Post By：2010-12-6 20:49:19 [只看该作者]

最近刚刚完成老板布置的这个主题的论文“作业”，收获挺多的，有兴趣的朋友多研究多交流一下！
 回到顶部
帅哥哟，离线，有人找我吗？
njdxsch
 小大  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：196 积分：1995 威望：0 精华：0 注册：2007-6-7 13:36:17 		  发帖心情 Post By：2010-12-6 20:53:07 [只看该作者]

前辈有 相关的资料么？不是很明白。谢谢了。

 回到顶部
帅哥哟，离线，有人找我吗？
Tannoyman
 小大  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 无为（老子语）
等级：新手上路 帖子：222 积分：1543 威望：0 精华：0 注册：2009-11-5 11:24:55 		  发帖心情 Post By：2010-12-6 22:20:58 [只看该作者]

以下是引用errantry在2010-12-06 20:49:19的发言：

最近刚刚完成老板布置的这个主题的论文“作业”，收获挺多的，有兴趣的朋友多研究多交流一下！

据说东莞某家公司在做这方面的论文培训

别人笑我太疯癫，我笑他人看不穿！
疯癫之人，必有过人之处！
 回到顶部
帅哥哟，离线，有人找我吗？
Tannoyman
 小大  11楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 无为（老子语）
等级：新手上路 帖子：222 积分：1543 威望：0 精华：0 注册：2009-11-5 11:24:55 		  发帖心情 Post By：2010-12-6 23:45:12 [只看该作者]

再来一组FINECONE 与KLIPPEL SCN 激光全息的对比图：

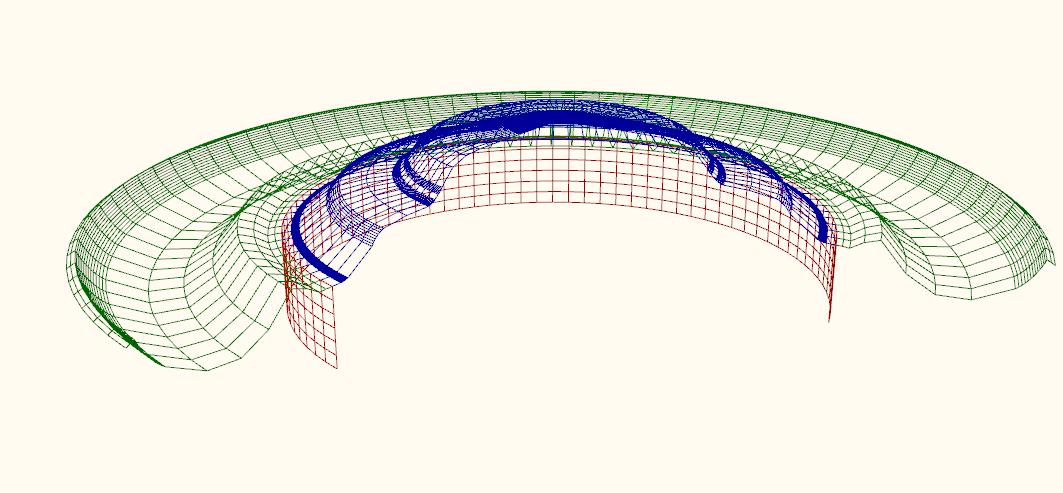

 FINECONE  3D，4KHz处的振动模态如下：


图片点击可在新窗口打开查看此主题相关图片如下：finecone 4khz 3d.jpg
图片点击可在新窗口打开查看

激光扫描 3D，在4KHz处的振动模态如下：

图片点击可在新窗口打开查看此主题相关图片如下：klippel scn 扫描 4khz 3d.jpg
图片点击可在新窗口打开查看



球顶部分与悬边部分振动方向相反，振动模态一致。

[此贴子已经被作者于2010-12-06 23:46:21编辑过]

别人笑我太疯癫，我笑他人看不穿！
疯癫之人，必有过人之处！
 回到顶部
帅哥哟，离线，有人找我吗？
Tannoyman
 小大  12楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 无为（老子语）
等级：新手上路 帖子：222 积分：1543 威望：0 精华：0 注册：2009-11-5 11:24:55 		  发帖心情 Post By：2010-12-6 23:48:46 [只看该作者]

在来个楼上图例的2D，

FINECONE 4KHz处振动模态如下：


图片点击可在新窗口打开查看此主题相关图片如下：finecone 4khz.jpg
图片点击可在新窗口打开查看

激光扫描 4KHz处振动模态如下：


图片点击可在新窗口打开查看此主题相关图片如下：klippel scn 扫描 4khz.jpg
图片点击可在新窗口打开查看



以上两图惊人的相似！！！

别人笑我太疯癫，我笑他人看不穿！
疯癫之人，必有过人之处！
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  13楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6537 积分：51127 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2010-12-7 10:34:24 [只看该作者]

很有意义的课题, 下一步若能找到振动模态跟频响曲线和失真的对应关系, 就相当好了.


声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
lingzhi22
 小大  14楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声小帅
等级：侠之大者 帖子：245 积分：1701 威望：0 精华：0 注册：2010-1-13 13:38:53 		  发帖心情 Post By：2010-12-7 11:59:25 [只看该作者]

大公司就是好啊,什么东西都有得自己验证!


电声小帅
 回到顶部
帅哥哟，离线，有人找我吗？
Tannoyman
 小大  15楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 无为（老子语）
等级：新手上路 帖子：222 积分：1543 威望：0 精华：0 注册：2009-11-5 11:24:55 		  发帖心情 Post By：2010-12-7 18:41:29 [只看该作者]

以下是引用水仙在2010-12-07 10:34:24的发言：
很有意义的课题, 下一步若能找到振动模态跟频响曲线和失真的对应关系, 就相当好了.

有对应关系，暂时不方便上传。



别人笑我太疯癫，我笑他人看不穿！
疯癫之人，必有过人之处！
 回到顶部
帅哥哟，离线，有人找我吗？
半通水
 小大  16楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 校长
等级：新手上路 帖子：188 积分：1281 威望：0 精华：0 注册：2008-6-12 22:33:24 		  发帖心情 Post By：2010-12-7 22:49:53 [只看该作者]

咱也来一个，自由场测试的频响曲线与激光扫描的频响曲线的对比：




图片点击可在新窗口打开查看

而后，做一个简单的人
 回到顶部
帅哥哟，离线，有人找我吗？
xiushuicunren
 小大  17楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 修水 村人
等级：青蜂侠 帖子：1597 积分：10223 威望：0 精华：0 注册：2010-1-12 23:03:00 		  发帖心情 Post By：2010-12-8 15:24:22 [只看该作者]

以下是引用Tannoyman在2010-12-06 08:28:04的发言：

图片点击可在新窗口打开查看

高！

这真是一个好贴呀！

不但有好的设备，还有很好的理论分析。

谢谢！
 回到顶部
帅哥哟，离线，有人找我吗？
njdxsch
 小大  18楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：196 积分：1995 威望：0 精华：0 注册：2007-6-7 13:36:17 		  发帖心情 Post By：2010-12-8 23:12:32 [只看该作者]

振动模态一致，那模态对应的频率点对应得上么？
 回到顶部
帅哥哟，离线，有人找我吗？
路人甲
 小大  19楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：396 积分：2552 威望：0 精华：0 注册：2006-10-22 13:27:03 		  发帖心情 Post By：2010-12-8 23:14:29 [只看该作者]

太厉害了，偶对T老师的崇拜又加深了一层。

如果有改进的例子那就更好了。

别人笑我太疯癫,我笑他人看不穿
不见五陵豪杰墓,无花无酒锄作田
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  20楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6537 积分：51127 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2010-12-9 13:45:16 [只看该作者]

以下是引用半通水在2010-12-07 22:49:53的发言：

咱也来一个，自由场测试的频响曲线与激光扫描的频响曲线的对比：




图片点击可在新窗口打开查看



没了解是怎么运算的.

逐点扫描振膜的速度或者加速度, 再进行转换, 合成声压曲线?



同样的方法也可以用ANSYS实现.

这样一来, 就不止模态可以对应, 频率可以对应, 连速度和加速度也可以对应(单点扫频).



声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
